本技術涉及離心機，具體為一種提高離心機穩定性的蓋板。

背景技術：

1、離心機廣泛應用于化工行業，可分離液體和固體、濃縮溶液和過濾雜質，提高生產效率，滿足生產需求，離心機的作用機理是通過離心機的高速旋轉，密度較大的固體顆粒會沉積在離心機的底部，而液體則留在離心機的上部，從而實現兩者之間的分離。

2、但是現在工廠中應用較為廣泛的離心機都有一個缺點，即為保證離心機好清理，許多廠家生產的離心機油頂底座蓋板都較薄，在離心機高速運轉時，刮刀擺動幅度大，存在安全隱患，且當用戶在使用立式翻蓋離心機開蓋時，蓋板開蓋通常為九十度翻轉，經常會出現蓋板在重力作用下自動關閉壓傷工人的事故發生，故而提出一種提高離心機穩定性的蓋板來解決上述中的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種提高離心機穩定性的蓋板，具備穩定性好和防止蓋板在重力作用下自動關閉的優點，解決了存在安全隱患和蓋板在重力作用下自動關閉的問題。

2、為實現上述穩定性好和防止蓋板在重力作用下自動關閉的目的，本實用新型提供如下技術方案：一種提高離心機穩定性的蓋板，包括蓋板本體，所述蓋板本體的一側連接有安裝塊；

3、所述蓋板本體的一側連接有轉軸，所述轉軸的外部連接有轉插軸，所述蓋板本體的外部連接有臂連接塊，所述臂連接塊的內部開設有環槽，所述蓋板本體的一側連接有加強板；

4、所述安裝塊的內部開設有轉槽，所述安裝塊的內部開設有轉插槽，所述安裝塊的內部連接有電機，所述安裝塊的內部開設有臂槽，所述臂槽的內部連接有轉環，所述轉環的一側連接有聯動臂，所述聯動臂的內部開設有卡口。

5、進一步，所述轉軸位于蓋板本體靠近安裝塊的一側，所述轉槽位于安裝塊的上端的中間位置，所述轉軸遠離蓋板本體的一端位于轉槽的內部。

6、進一步，所述轉插軸和轉插槽的數量均為兩個，兩個所述轉插軸分別位于轉軸的兩側，兩個所述轉插軸分別與兩個轉插槽插接。

7、進一步，所述臂槽和轉環的數量均為兩個，兩個所述轉環分別與兩個臂槽卡接并轉動連接。

8、進一步，所述轉環位于聯動臂的一端，所述卡口位于聯動臂的另一端。

9、進一步，所述臂連接塊的數量為兩個，兩個所述臂連接塊分別位于蓋板本體的兩側，所述聯動臂的一端與臂連接塊卡接并轉動連接，所述聯動臂的另一端與電機連接。

10、與現有技術相比，本申請的技術方案具備以下有益效果：

11、該提高離心機穩定性的蓋板，通過設置加強板，可以加強蓋板本體的穩定性，提高離心機整體運行的穩定性，并且消除了安全隱患，更利于員工操作。

12、該提高離心機穩定性的蓋板，通過設置電機，可以驅動聯動臂轉動，同時轉環在臂槽內轉動，使得聯動臂轉動更穩定，當聯動臂以電機為圓點轉動時，聯動臂通過臂連接塊聯動蓋板本體以轉插軸為圓點轉動，蓋板本體可以轉插軸為圓點轉動角度最大為180度，可以防止蓋板本體在重力作用下自動關閉。

技術特征：

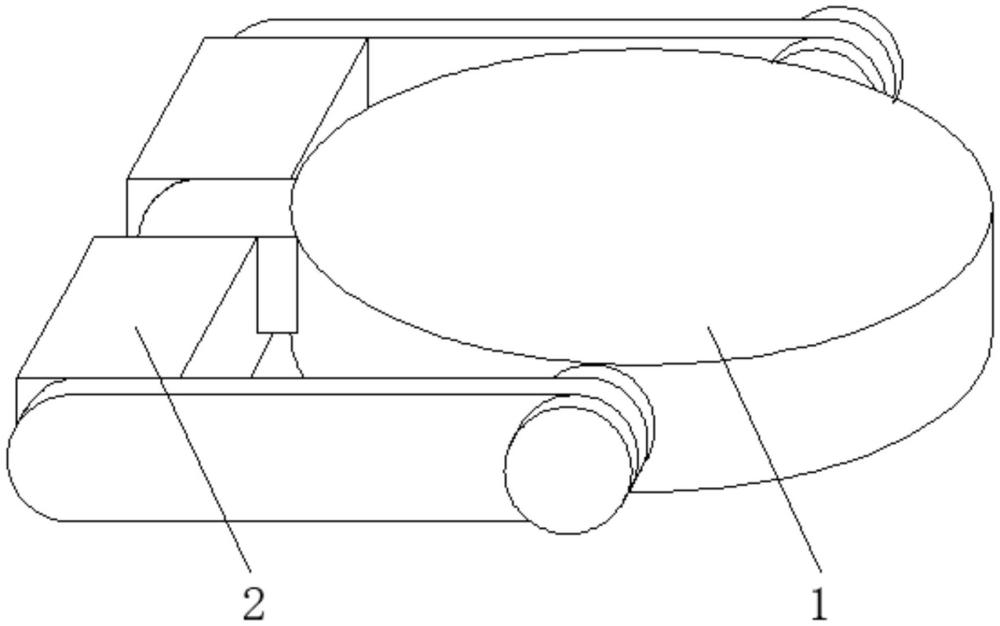

1.一種提高離心機穩定性的蓋板，包括蓋板本體(1)，其特征在于：所述蓋板本體(1)的一側連接有安裝塊(2)；

2.根據權利要求1所述的一種提高離心機穩定性的蓋板，其特征在于：所述轉軸(101)位于蓋板本體(1)靠近安裝塊(2)的一側，所述轉槽(201)位于安裝塊(2)的上端的中間位置，所述轉軸(101)遠離蓋板本體(1)的一端位于轉槽(201)的內部。

3.根據權利要求1所述的一種提高離心機穩定性的蓋板，其特征在于：所述轉插軸(102)和轉插槽(202)的數量均為兩個，兩個所述轉插軸(102)分別位于轉軸(101)的兩側，兩個所述轉插軸(102)分別與兩個轉插槽(202)插接。

4.根據權利要求1所述的一種提高離心機穩定性的蓋板，其特征在于：所述臂槽(204)和轉環(205)的數量均為兩個，兩個所述轉環(205)分別與兩個臂槽(204)卡接并轉動連接。

5.根據權利要求1所述的一種提高離心機穩定性的蓋板，其特征在于：所述轉環(205)位于聯動臂(206)的一端，所述卡口(207)位于聯動臂(206)的另一端。

6.根據權利要求1所述的一種提高離心機穩定性的蓋板，其特征在于：所述臂連接塊(103)的數量為兩個，兩個所述臂連接塊(103)分別位于蓋板本體(1)的兩側，所述聯動臂(206)的一端與臂連接塊(103)卡接并轉動連接，所述聯動臂(206)的另一端與電機(203)連接。

技術總結
本技術涉及一種提高離心機穩定性的蓋板，包括蓋板本體，所述蓋板本體的一側連接有安裝塊。該提高離心機穩定性的蓋板，通過設置加強板，可以加強蓋板本體的穩定性，提高離心機整體運行的穩定性，并且消除了安全隱患，更利于員工操作，通過設置電機，可以驅動聯動臂轉動，同時轉環在臂槽內轉動，使得聯動臂轉動轉動更穩定，當聯動臂以電機為圓點轉動時，聯動臂通過臂連接塊聯動蓋板本體以轉插軸為圓點轉動，蓋板本體可以轉插軸為圓點轉動角度最大為180度，可以防止蓋板本體在重力作用下自動關閉，解決了現有的立式翻蓋離心機蓋板開蓋通常為九十度翻轉，經常會出現蓋板在重力作用下自動關閉壓傷工人的事故發生的問題。

技術研發人員：曹兵,胡正超,吳志超,段宏瑞,喬正偉
受保護的技術使用者：南漳龍蟒磷制品有限責任公司
技術研發日：20240709
技術公布日：2025/4/28
