本技術涉及水溶肥，具體為一種水溶肥自動化篩分稱重分裝機。

背景技術：

1、水溶肥顆粒在進行大小區分時，需要使用到篩分裝置，現有的篩分裝置只能單獨起到分篩功能很難對水溶肥顆粒進行稱重和分裝，因此，設計一種水溶肥自動化篩分稱重分裝機顯得十分重要。

2、但是上現有技術方案大都存在以下缺陷：其不便于實現對水溶肥的自動化篩分功能，同時，不便于實現對水溶肥進行稱重和分裝的功能，因此，本實用新型提供一種水溶肥自動化篩分稱重分裝機，以解決上述提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種水溶肥自動化篩分稱重分裝機，以解決上述背景技術中提出的其不便于實現對水溶肥的自動化篩分功能，同時，不便于實現對水溶肥進行稱重和分裝的功能的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水溶肥自動化篩分稱重分裝機，包括有加工室，所述加工室的底端設置有支撐腳，且支撐腳的內部安裝有加固塊，還包括設置在支撐腳下側的底板，且底板的下側安裝有自鎖輪，所述加工室的內部安裝有電機，且電機的右端連接有驅動組合件，所述驅動組合件包括設置在電機右端的驅動桿，且驅動桿的上側設置有連接塊，且驅動桿的下方安裝有振動框；

3、篩網，其設置在振動框的內側，且振動框的外端安裝有銜接板，所述銜接板的下側設置有彈簧本體，且彈簧本體的下側設置有引導板，所述引導板的外側設置有稱重盒，且稱重盒的外端安裝有把手；

4、電子秤，其設置在稱重盒的下側，且電子秤的內部連接有顯示屏，并且電子秤的內側設置有連接栓，所述稱重盒的后側設置有排料口，且排料口的內部安裝有隔板，并且排料口的下側設置有下料板。

5、優選的，所述加固塊呈“x”狀結構，且加固塊關于底板的中心線左右對稱設置。

6、優選的，所述連接塊在驅動桿上設置有兩組，且驅動桿轉動時，連接塊與振動框相對碰撞。

7、優選的，所述振動框呈碗狀結構，且振動框與銜接板均與加工室相對滑動連接，并且彈簧本體關于銜接板的中心線左右對稱設置。

8、優選的，所述稱重盒與引導板和電子秤均相對卡合連接去，且把手關于稱重盒的中心線左右對稱設置。

9、優選的，所述連接栓與電子秤和加工室均相對螺紋連接，且連接栓關于加工室的中心線左右對稱設置。

10、優選的，所述隔板與排料口相對卡合連接。

11、與現有技術相比，本實用新型的有益效果是：該水溶肥自動化篩分稱重分裝機，通過加裝電機和驅動組合件，使得連接塊在驅動桿轉動時由上到下與振動框的上端進行碰撞接觸，導致振動框外端的銜接板對彈簧本體進行擠壓，相比傳統技術，具備實現對水溶肥的自動化篩分功能，同時，加裝電子秤和排料口，便于實現對水溶肥進行稱重和分裝的功能，具體操作如下；

12、設有電機和驅動組合件，通過當連接塊恢復原始狀態時，彈簧本體發生回彈，此時振動框與銜接板均與加工室發生上下來回滑動，使得篩網對振動框內部的水溶肥顆粒進行神東篩分，便于實現對水溶肥的自動化篩分功能；

13、設有電子秤和稱重盒，通過電子秤的上端與稱重盒底端進行卡合，并將隔板卡合至排料口的內部后將電子秤進行歸零處理，當水溶肥顆粒到達稱重盒的內部后，電子秤對稱重盒內承托的水溶肥顆粒進行稱重；

14、進一步的，通過在下料板的下端放置集料筒，取下排料口內的隔板，使得水溶肥顆粒通過稱重盒后側的槽由下料板引導至集料筒中，便于實現對水溶肥進行分裝的功能。

技術特征：

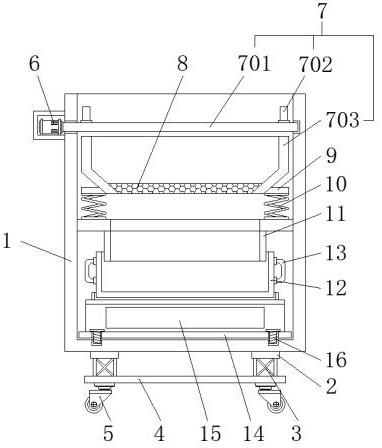

1.一種水溶肥自動化篩分稱重分裝機，包括有加工室（1），所述加工室（1）的底端設置有支撐腳（2），且支撐腳（2）的內部安裝有加固塊（3），其特征在于：還包括設置在支撐腳（2）下側的底板（4），且底板（4）的下側安裝有自鎖輪（5），所述加工室（1）的內部安裝有電機（6），且電機（6）的右端連接有驅動組合件（7），所述驅動組合件（7）包括設置在電機（6）右端的驅動桿（701），且驅動桿（701）的上側設置有連接塊（702），且驅動桿（701）的下方安裝有振動框（703）；

2.根據權利要求1所述的一種水溶肥自動化篩分稱重分裝機，其特征在于：所述加固塊（3）呈“x”狀結構，且加固塊（3）關于底板（4）的中心線左右對稱設置。

3.根據權利要求1所述的一種水溶肥自動化篩分稱重分裝機，其特征在于：所述連接塊（702）在驅動桿（701）上設置有兩組，且驅動桿（701）轉動時，連接塊（702）與振動框（703）相對碰撞。

4.根據權利要求3所述的一種水溶肥自動化篩分稱重分裝機，其特征在于：所述振動框（703）呈碗狀結構，且振動框（703）與銜接板（9）均與加工室（1）相對滑動連接，并且彈簧本體（10）關于銜接板（9）的中心線左右對稱設置。

5.根據權利要求1所述的一種水溶肥自動化篩分稱重分裝機，其特征在于：所述稱重盒（12）與引導板（11）和電子秤（14）均相對卡合連接去，且把手（13）關于稱重盒（12）的中心線左右對稱設置。

6.根據權利要求1所述的一種水溶肥自動化篩分稱重分裝機，其特征在于：所述連接栓（16）與電子秤（14）和加工室（1）均相對螺紋連接，且連接栓（16）關于加工室（1）的中心線左右對稱設置。

7.根據權利要求1所述的一種水溶肥自動化篩分稱重分裝機，其特征在于：所述隔板（18）與排料口（17）相對卡合連接。

技術總結
本技術公開了一種水溶肥自動化篩分稱重分裝機，包括有加工室，所述加工室的底端設置有支撐腳，還包括設置在支撐腳下側的底板，所述加工室的內部安裝有電機；篩網，其設置在振動框的內側，所述銜接板的下側設置有彈簧本體，所述引導板的外側設置有稱重盒；電子秤，其設置在稱重盒的下側，所述稱重盒的后側設置有排料口。該水溶肥自動化篩分稱重分裝機，通過加裝電機和驅動組合件，使得連接塊在驅動桿轉動時由上到下與振動框的上端進行碰撞接觸，導致振動框外端的銜接板對彈簧本體進行擠壓，相比傳統技術，具備實現對水溶肥的自動化篩分功能，同時，加裝電子秤和排料口，便于實現對水溶肥進行稱重和分裝的功能。

技術研發人員：付華兵,閆石磊,任強,陳鵬,閆新洋,蔡重云,艾尼瓦江·麥提庫瓦尼
受保護的技術使用者：新疆金藍宏化肥有限公司
技術研發日：20240709
技術公布日：2025/4/28
