【】本技術涉及電除塵器，更具體地說，本技術涉及一種多層式陰極振打裝置。

背景技術

0、
背景技術：

1、靜電除塵器是以靜電凈化法收捕煙氣中粉塵的裝置，是凈化工業廢氣的理想設備，其凈化工作主要是依靠放電極和沉淀極這兩個系統來完成的，當兩個電極之間輸入高壓直流電時，在電極空間產生陰、陽離子，并作用于通過靜電場的廢氣粒子表面，使其在電場力的作用下向其極性相反的電極移動，并沉淀于電極上，達到收塵目的。兩極系統均有振打裝置，當振打錘周期性的敲打兩極系統時，粘附在電極上的粉塵被抖落，落入下部灰斗經排灰裝置排出機體外，被凈化了的廢氣則由出口經煙囪排入大氣中，從而完成煙氣的凈化。

2、現有的一種用于高溫靜電除塵器的陰極振打裝置，公告號為：cn?215843602u，包括減速電機和電瓷轉軸，電瓷轉軸的一端連接至減速電機的動力輸出端，另一端與振打軸傳動連接；所述的振打軸包括向遠離電瓷轉軸的方向依次布置的第一軸、第二軸和第三軸，所述第一軸與第二軸的端部、第二軸與第三軸的端部之間均具有一間隙；所述第一軸、第二軸和第三軸的軸身上設有沿其長度方向間隔布置的短臂，短臂的懸端通過銷軸連接有振打錘；本實用新型通過振打軸拆分為多段式結構，并且在多段式結構的相鄰端部設置有間隙，有效的避免熱脹冷縮帶來的振打軸的膨脹產生的擠壓位移，保證了陰極振打傳動機構在振打過程中的穩定性。但是現有的裝置在運行振打當遇到粉塵量大、粉塵粘度大及框架高度＞15m時，由于振打力在傳遞過程中衰減，振打點位在高度方向上布置不均，導致陰極線無法有效清灰，電場出現電暈封閉，電場二次電流小，除塵效率下降。

技術實現思路

0、
技術實現要素：

1、為了克服現有技術的上述缺陷，本實用新型的目的是提供一種多層式陰極振打裝置通過設置多層運行振打，滿足清灰效果并防止陰極線反電暈現象出現。

2、為實現上述目的，本實用新型提供如下技術方案：一種多層式陰極振打裝置，包括振打錘組件、傳動軸、陰極框架、驅動系統，所述的振打錘組件安裝在傳動軸上，所述的傳動軸由陰極框架支撐，所述的傳動軸數量大于兩個，所述的驅動系統連接傳動軸。

3、優選的，所述的振打錘組件落錘方向向下。

4、優選的，所述的傳動軸上設有振打系統。

5、優選的，所述的振打系統內設有若干極線錘頭組件，多層振打系統中同列極線錘頭組件同時振打。

6、優選的，所述的錘頭直徑為90mm。

7、優選的，所述的驅動系統包括振打電機、電瓷轉軸、豎軸，所述的振打電機設置在頂部，振打電機通過電瓷轉軸帶動豎軸轉動。

8、優選的，所述的驅動系統通過小針輪、大針輪連接傳動軸。

9、與現有技術相比，本實用新型的有益效果是：

10、1.本實用新型一種多層式陰極振打裝置采用多層運行振打，可覆蓋更廣泛的區域進行清灰，提高清灰效率，通過不同層次的振打運行，可以有效清除陰極表面附著的灰塵和雜質，保持陰極表面的清潔，提高設備的運行效率；

11、2.本實用新型一種多層式陰極振打裝置通過多層振打設計，均勻清理陰極表面，可以有效減少反電暈現象的發生，提高設備的穩定性和可靠性。

技術特征：

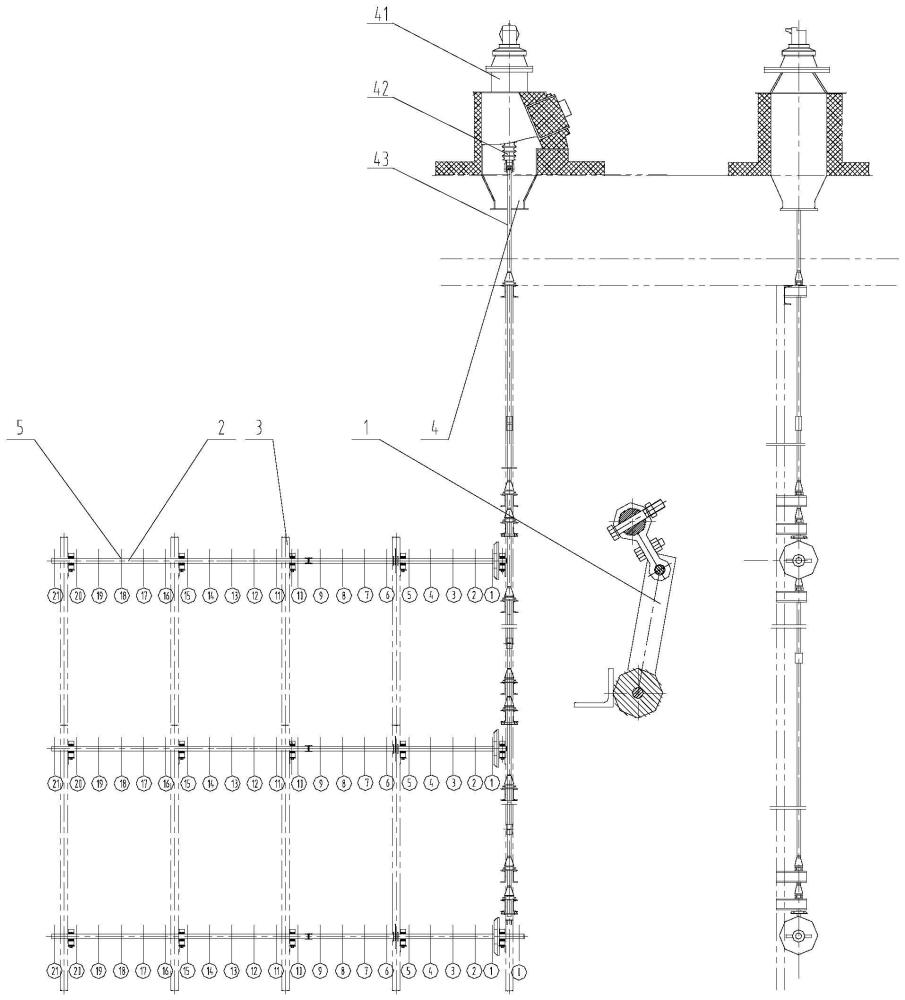

1.一種多層式陰極振打裝置，其特征在于：包括振打錘組件（1）、傳動軸（2）、陰極框架（3）、驅動系統（4），所述的振打錘組件（1）安裝在傳動軸（2）上，所述的傳動軸（2）由陰極框架（3）支撐，所述的傳動軸（2）數量大于兩個，所述的驅動系統（4）連接傳動軸（2）。

2.如權利要求1所述的一種多層式陰極振打裝置，其特征在于：所述的振打錘組件（1）落錘方向向下。

3.如權利要求1所述的一種多層式陰極振打裝置，其特征在于：所述的傳動軸（2）上設有振打系統（5）。

4.如權利要求3所述的一種多層式陰極振打裝置，其特征在于：所述的振打系統（5）內設有若干極線錘頭組件，多層振打系統（5）中同列極線錘頭組件同時振打。

5.如權利要求1所述的一種多層式陰極振打裝置，其特征在于：所述的驅動系統（4）包括振打電機（41）、電瓷轉軸（42）、豎軸（43），所述的振打電機（41）設置在頂部，振打電機（41）通過電瓷轉軸（42）帶動豎軸（43）轉動。

6.如權利要求1所述的一種多層式陰極振打裝置，其特征在于：所述的驅動系統（4）通過小針輪、大針輪連接傳動軸（2）。

技術總結
本技術涉及電除塵器技術領域，更具體地說是一種多層式陰極振打裝置，包括振打錘組件、傳動軸、陰極框架、驅動系統，所述的振打錘組件安裝在傳動軸上，所述的傳動軸由陰極框架支撐，所述的傳動軸數量大于兩個，所述的驅動系統連接傳動軸。本技術一種多層式陰極振打裝置采用多層運行振打，可覆蓋更廣泛的區域進行清灰，提高清灰效率，通過不同層次的振打運行，可以有效清除陰極表面附著的灰塵和雜質，保持陰極表面的清潔，提高設備的運行效率；通過多層振打設計，均勻清理陰極表面，可以有效減少反電暈現象的發生，提高設備的穩定性和可靠性。

技術研發人員：駱建友,何寧,蔡棟,俞晶晶,徐建立,陳昊澤,樓淵,劉金利
受保護的技術使用者：浙江菲達環保科技股份有限公司
技術研發日：20240322
技術公布日：2025/4/28
