本技術涉及去殘留篩分，具體為一種去殘留篩分設備。

背景技術：

1、篩分裝置是一種常用的分離設備，在許多領域都有廣泛的應用，如化工、藥品、食品、礦山、生物制藥、環保等。另外，在化學制藥行業中，篩分裝置也被廣泛應用于藥品的制造過程中，以去除殘留雜質，確保產品的純度和質量?？傊Y分裝置去除殘留雜質的應用非常廣泛，在不同行業及應用領域中，對于篩分裝置的選擇和應用都有其獨特的要求和技術難點。

2、目前，對相對顆粒進行篩分，在篩分完成后，有部分顆粒會留在篩分機內，特別是黏附在篩網內側，不能靠旋轉產生的離心力排出，形成殘留物，遇上流動性較差的物料，殘留的顆粒較多，可能會造成不必要的浪費；因此，不滿足現有的需求，對此我們提出了一種去殘留篩分設備。

技術實現思路

1、本實用新型提供了一種去殘留篩分設備，具備對潮濕顆粒進行刮落的有益效果，解決了上述背景技術中所提到對相對潮濕顆粒進行篩分，在篩分完成后，有部分顆粒會留在篩分機內，特別是黏附在篩網內側，不能靠旋轉產生的離心力排出，形成殘留物，遇上流動性較差的物料，殘留的顆粒較多，可能會造成不必要的浪費的問題。

2、本實用新型提供如下技術方案：一種去殘留篩分設備，包括設備主體，設備主體上側安裝有用于進料的進料管，設備主體內部安裝有用于篩分物料的篩分網，設備主體上側安裝有用于驅動篩分網的驅動電機，驅動電機與篩分網之間通過轉動桿傳動配合，轉動桿表面套設有同軸減速器，減速器底側安裝有固定安裝座，固定安裝座底側安裝有刮板，刮板與篩分網內壁轉動接觸。

3、作為本實用新型的一種去殘留篩分設備可選方案，其中：設備主體底側安裝有用于支撐設備主體的支撐柱，支撐柱設置有兩個，兩個支撐柱對稱安裝在設備主體底側，設備主體底側設置為開口。

4、作為本實用新型的一種去殘留篩分設備可選方案，其中：篩分網截面形狀設置為t型，篩分網底側設置有凹槽，轉動桿側部對稱設置有凸塊，凸塊與凹槽卡合。

5、作為本實用新型的一種去殘留篩分設備可選方案，其中：刮板設置有兩個，兩個刮板對稱設置在固定安裝座底側，刮板的側部與底部與篩分網內壁過盈轉動。

6、作為本實用新型的一種去殘留篩分設備可選方案，其中：刮板上側安裝有固定塊，固定塊頂端安裝有固定球，固定球設置為空心球，并且固定球上下端面均設置為平面，固定塊外側套設有活動球，活動球與固定塊間隙配合，并且活動球與固定塊外壁滑動配合。

7、作為本實用新型的一種去殘留篩分設備可選方案，其中：固定球的直徑大于活動球的直徑，并且活動球與固定球內底面活動配合。

8、作為本實用新型的一種去殘留篩分設備可選方案，其中：固定安裝座底側開設有活動槽，固定球與活動槽插滑配合，活動槽內部開設有固定槽，固定槽內部安裝有用于固定刮板的固定組件。

9、作為本實用新型的一種去殘留篩分設備可選方案，其中：固定組件包括限位桿、推動彈簧和卡合塊，限位桿固定安裝在固定槽內部，推動彈簧套設在限位桿表面，卡合塊安裝在限位桿前側，并且推動彈簧一端與固定槽內壁固定連接，推動彈簧另一端與卡合塊固定連接，卡合塊內部設置有圓孔，圓孔與卡合塊插滑連接，卡合塊上端面與固定球下端面貼合，卡合塊的下端面設置為傾斜面。

10、本實用新型具備以下有益效果：

11、1、該去殘留篩分設備，在使用時，通過將物料從進料管進入，從而落入到篩分網內部，在驅動電機的輸出端帶動轉動桿轉動時，從而物料掉落到篩分網內部中，在轉動桿帶動篩分網轉動時，篩分網中的物料從而通過離心的方式進行篩分，通過在轉動桿的表面套設有同軸減速器，在同軸減速器的底側安裝有固定安裝座，固定安裝座連接有刮板，使得刮板與篩分網轉動速度不一致，通過刮板與篩分網轉動并且過盈貼合，使得可以對物料在進行篩分時，可以進行翻動，同時在物料在篩分完成后，通過刮板與篩分網轉動并且過盈貼合，可以對殘留在篩分網內壁的物料進行刮落，從而起到碾碎的作用，本方案結構簡單，操作便捷，通過刮板與篩分網的配合，可以對篩分網內壁的殘留的物料進行刮落。

12、2、該去殘留篩分設備，在使用時，通過在刮板上側安裝有固定塊，固定塊的頂部安裝有固定球，固定球插入到活動槽內部，固定球在向活動槽內部進入時，固定球的側部從而與卡合塊下端面接觸，由于固定球的側部是有弧度的從而對卡合塊進行抵觸，使得卡合塊受到擠壓，通過卡合塊向固定槽內部進行回縮，此時卡合塊對推動彈簧進行擠壓，使得推動彈簧處于收縮狀態；在固定球繼續向活動槽內部延伸時，卡合塊從而失去固定球的抵觸，因此卡合塊通過處于收縮的推動彈簧進行推動，使得卡合塊的上端面與固定球的下端面貼合，從而可以固定刮板；通過在固定塊外側套設有活動球，可以使得人工手動對活動球進行推動，從而活動球沿著固定塊的上方移動，在活動球與固定球底側貼合時，活動球從而同樣對卡合塊進行抵觸，從而刮板與固定安裝座脫離，本方案結構簡單，操作便捷，通過手動對固定球與活動球進行移動，從而方便對刮板進行安裝和拆卸。

技術特征：

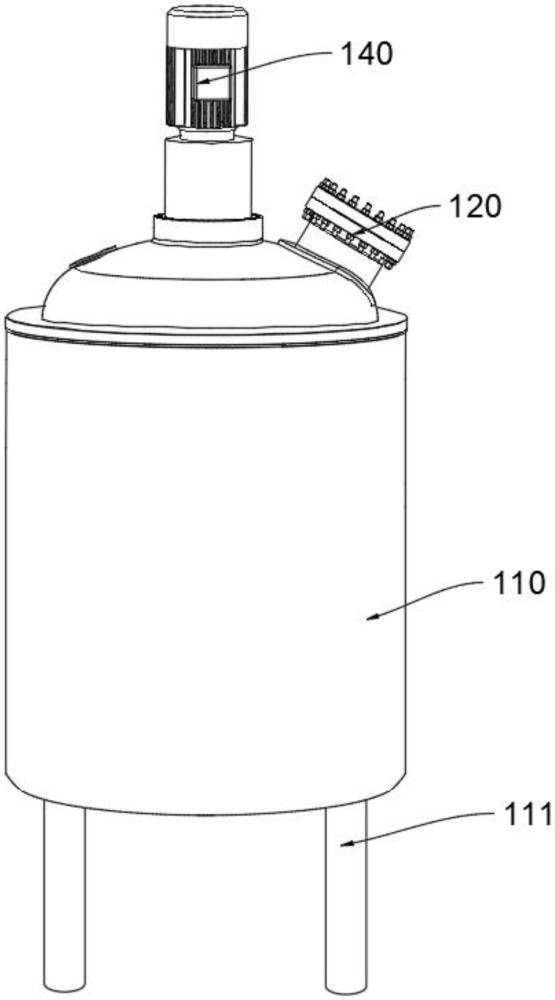

1.一種去殘留篩分設備，包括設備主體(110)，其特征在于：所述設備主體(110)上側安裝有用于進料的進料管(120)，所述設備主體(110)內部安裝有用于篩分物料的篩分網(130)，所述設備主體(110)上側安裝有用于驅動所述篩分網(130)的驅動電機(140)，所述驅動電機(140)與所述篩分網(130)之間通過轉動桿(230)傳動配合，所述轉動桿(230)表面套設有同軸減速器(150)，所述同軸減速器(150)底側安裝有固定安裝座(160)，所述固定安裝座(160)底側安裝有刮板(170)，所述刮板(170)與所述篩分網(130)內壁轉動接觸。

2.根據權利要求1所述的一種去殘留篩分設備，其特征在于：所述設備主體(110)底側安裝有用于支撐所述設備主體(110)的支撐柱(111)，所述支撐柱(111)設置有兩個，兩個所述支撐柱(111)對稱安裝在所述設備主體(110)底側，所述設備主體(110)底側設置為開口。

3.根據權利要求2所述的一種去殘留篩分設備，其特征在于：所述篩分網(130)截面形狀設置為t型，所述篩分網(130)底側設置有凹槽(180)，所述轉動桿(230)側部對稱設置有凸塊(181)，所述凸塊(181)與所述凹槽(180)卡合。

4.根據權利要求3所述的一種去殘留篩分設備，其特征在于：所述刮板(170)設置有兩個，兩個所述刮板(170)對稱設置在所述固定安裝座(160)底側，所述刮板(170)的側部與底部與所述篩分網(130)內壁過盈轉動。

5.根據權利要求4所述的一種去殘留篩分設備，其特征在于：所述刮板(170)上側安裝有固定塊(190)，所述固定塊(190)頂端安裝有固定球(191)，所述固定球(191)設置為空心球，并且所述固定球(191)上下端面均設置為平面，所述固定塊(190)外側套設有活動球(192)，所述活動球(192)與所述固定塊(190)間隙配合，并且所述活動球(192)與所述固定塊(190)外壁滑動配合。

6.根據權利要求5所述的一種去殘留篩分設備，其特征在于：所述固定球(191)的直徑大于所述活動球(192)的直徑，并且所述活動球(192)與所述固定球(191)內底面活動配合。

7.根據權利要求6所述的一種去殘留篩分設備，其特征在于：所述固定安裝座(160)底側開設有活動槽(210)，所述固定球(191)插入所述活動槽(210)，所述活動槽(210)內部開設有固定槽(211)，所述固定槽(211)內部安裝有用于固定所述刮板(170)的固定組件(220)。

8.根據權利要求7所述的一種去殘留篩分設備，其特征在于：所述固定組件(220)包括限位桿(221)、推動彈簧(222)和卡合塊(223)，所述限位桿(221)固定安裝在所述固定槽(211)內部，所述推動彈簧(222)套設在所述限位桿(221)表面，所述卡合塊(223)安裝在所述限位桿(221)前側，并且所述推動彈簧(222)一端與所述固定槽(211)內壁固定連接，所述推動彈簧(222)另一端與所述卡合塊(223)固定連接，所述卡合塊(223)內部設置有圓孔(212)，所述圓孔(212)與所述卡合塊(223)插滑連接，所述卡合塊(223)上端面與固所述定球下端面貼合，所述卡合塊(223)的下端面設置為傾斜面。

技術總結
本技術涉及去殘留篩分技術領域，且公開了一種去殘留篩分設備，包括設備主體，設備主體上側安裝有用于進料的進料管，設備主體內部安裝有由于篩分物料的篩分網，設備主體上側安裝有用于驅動篩分網的驅動電機，驅動電機與篩分網之間通過轉動桿傳動配合，轉動桿表面套設有同軸減速器，減速器底側安裝有固定安裝座，固定安裝座底側安裝有刮板，刮板與篩分網內壁轉動接觸，使得可以對物料在進行篩分時，可以進行翻動，同時在物料在篩分完成后，通過刮板與篩分網轉動并且過盈貼合，可以對殘留在篩分網內壁的物料進行刮落，從而起到碾碎的作用，本方案結構簡單，通過刮板與篩分網的配合，可以對篩分網內壁的殘留的物料進行刮落。

技術研發人員：周大威,劉正宏,伍明毅,趙凱
受保護的技術使用者：弘力科技（北京）有限公司
技術研發日：20231220
技術公布日：2025/4/28
