本技術涉及五氧化二磷尾氣處理設備，具體地說，涉及五氧化二磷生產尾氣處理設備。

背景技術：

1、五氧化二磷是一種重要的無機化合物，在化工生產中有著廣泛的應用，五氧化二磷的生產過程中會產生大量的尾氣，這些尾氣中含有多種有害物質，如磷氧化物、二氧化硫等，對環境和人體健康造成嚴重影響，為了達到減少對環境造成不利影響的效果，進行尾氣的排放前，通常需要對尾氣進行處理操作，進行尾氣處理操作時，通常會用到對應的尾氣處理設備，市場上的尾氣處理設備的種類較多，多數的尾氣處理設備均是采用噴淋以及過濾的方式完成尾氣處理操作的。

2、但是直接采用噴淋和過濾的方式進行處理操作時，由于剛排出的尾氣中含有較多的煙塵和酸霧，此時，采用噴淋和過濾的方式難以起到較好的過濾處理效果，特別是尾氣排放量較多時，采用單一噴淋方式難以起到較好的處理效果，采用過濾方式進行過濾操作時，會造成較多的雜質將濾網堵塞，影響濾網的后續過濾效果，進一步給尾氣處理操作帶來不便。鑒于此，我們提出了五氧化二磷生產尾氣處理設備。

技術實現思路

1、本實用新型的目的在于提供五氧化二磷生產尾氣處理設備，以解決上述背景技術中提出的缺陷。

2、為實現上述目的，本實用新型提供如下技術方案：

3、五氧化二磷生產尾氣處理設備，包括靜電除塵器和設置在靜電除塵器一側的布袋除塵器，所述靜電除塵器的進氣端固定安裝有進氣管，所述靜電除塵器的出氣端與所述布袋除塵器的進氣端之間通過通氣管相連通，所述布袋除塵器的出氣端固定安裝有輸送管，所述通氣管和所述輸送管的內壁上均固定安裝有風機，所述輸送管上設置有噴淋塔，所述噴淋塔的內壁上固定安裝有上下兩個相互對稱的海綿濾網，所述噴淋塔的頂部筒體內壁上固定安裝有活性炭吸附層，所述噴淋塔的一側設置有增壓泵，所述增壓泵的出水端固定安裝有豎直管，所述豎直管上固定安裝有上下兩個相互對稱的水平管，所述水平管的底部固定安裝有多個呈線性等間距排列的噴嘴。

4、優選的，所述輸送管的末端固定安裝有彎曲管，所述彎曲管的末端插入至所述噴淋塔內的液面中，使廢氣能夠及時地與噴淋塔內的藥液進行反應操作。

5、優選的，所述彎曲管的末端固定安裝有多個呈環狀等間距排列的均布管，所述均布管用于均勻出氣操作。

6、優選的，兩個所述水平管分別位于對應的兩個所述海綿濾網的上方，位于下方的所述海綿濾網浸沒在所述噴淋塔內的液面中，使海綿濾網能夠起到進一步過濾尾氣的效果。

7、優選的，所述活性炭吸附層位于所述水平管的上方，用于尾氣吸附處理操作。

8、優選的，所述增壓泵的進水端固定安裝有藥液管，所述藥液管用于反應藥液的通入操作。

9、優選的，所述噴淋塔的頂部固定安裝有外排管，所述外排管用于氣體排出操作。

10、優選的，所述噴淋塔的底部筒體上固定安裝有排污管，所述排污管上固定安裝有排污閥，便于打開排污閥，在排污管部位進行排污操作。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設置的靜電除塵器，能夠去除磷酸煙塵，通過設置的布袋除塵器，能夠去除霧滴，另外配合噴淋塔的使用，實現噴淋藥液進行反應處理操作，達到多種凈化處理、保證對尾氣處理更加干凈徹底的效果。

13、2、本實用新型通過設置的海綿濾網和活性炭吸附層，能夠利用海綿濾網起到進一步過濾的效果，利用活性炭吸附層起到進一步吸附處理的效果，保證對尾氣處理得更加干凈。

技術特征：

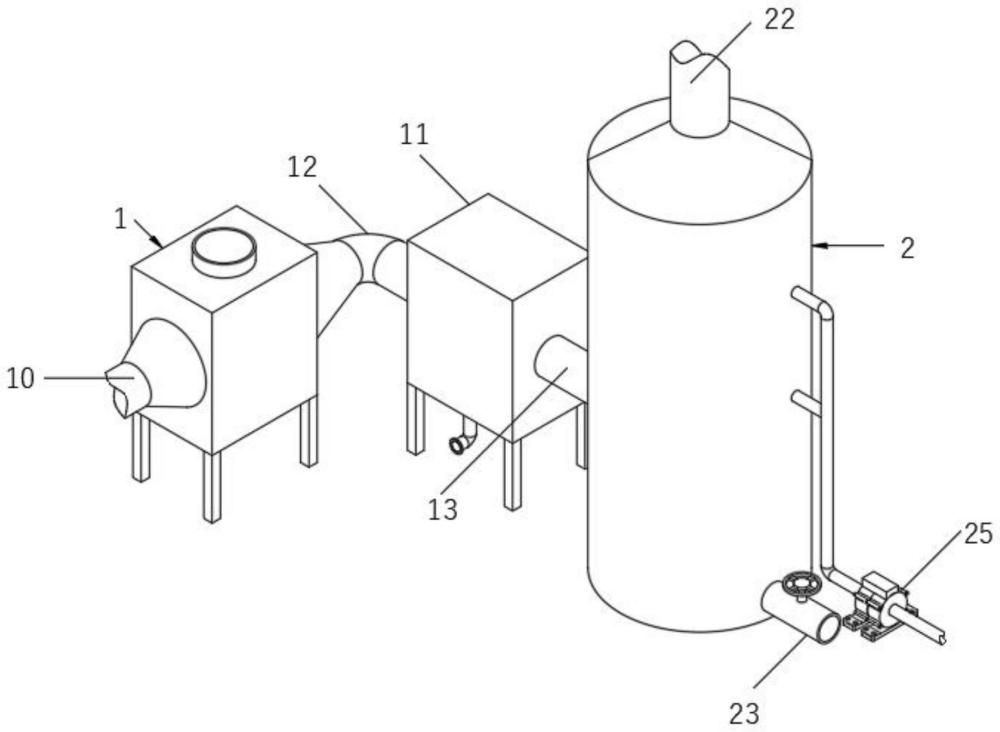

1.五氧化二磷生產尾氣處理設備，其特征在于：包括靜電除塵器(1)和設置在靜電除塵器(1)一側的布袋除塵器(11)，所述靜電除塵器(1)的進氣端固定安裝有進氣管(10)，所述靜電除塵器(1)的出氣端與所述布袋除塵器(11)的進氣端之間通過通氣管(12)相連通，所述布袋除塵器(11)的出氣端固定安裝有輸送管(13)，所述通氣管(12)和所述輸送管(13)的內壁上均固定安裝有風機(14)，所述輸送管(13)上設置有噴淋塔(2)，所述噴淋塔(2)的內壁上固定安裝有上下兩個相互對稱的海綿濾網(20)，所述噴淋塔(2)的頂部筒體內壁上固定安裝有活性炭吸附層(21)，所述噴淋塔(2)的一側設置有增壓泵(25)，所述增壓泵(25)的出水端固定安裝有豎直管(27)，所述豎直管(27)上固定安裝有上下兩個相互對稱的水平管(28)，所述水平管(28)的底部固定安裝有多個呈線性等間距排列的噴嘴(29)。

2.根據權利要求1所述的五氧化二磷生產尾氣處理設備，其特征在于：所述輸送管(13)的末端固定安裝有彎曲管(15)，所述彎曲管(15)的末端插入至所述噴淋塔(2)內的液面中。

3.根據權利要求2所述的五氧化二磷生產尾氣處理設備，其特征在于：所述彎曲管(15)的末端固定安裝有多個呈環狀等間距排列的均布管(16)，所述均布管(16)用于均勻出氣操作。

4.根據權利要求3所述的五氧化二磷生產尾氣處理設備，其特征在于：兩個所述水平管(28)分別位于對應的兩個所述海綿濾網(20)的上方，位于下方的所述海綿濾網(20)浸沒在所述噴淋塔(2)內的液面中。

5.根據權利要求1所述的五氧化二磷生產尾氣處理設備，其特征在于：所述活性炭吸附層(21)位于所述水平管(28)的上方，用于尾氣吸附處理操作。

6.根據權利要求1所述的五氧化二磷生產尾氣處理設備，其特征在于：所述增壓泵(25)的進水端固定安裝有藥液管(26)，所述藥液管(26)用于反應藥液的通入操作。

7.根據權利要求1所述的五氧化二磷生產尾氣處理設備，其特征在于：所述噴淋塔(2)的頂部固定安裝有外排管(22)，所述外排管(22)用于氣體排出操作。

8.根據權利要求1所述的五氧化二磷生產尾氣處理設備，其特征在于：所述噴淋塔(2)的底部筒體上固定安裝有排污管(23)，所述排污管(23)上固定安裝有排污閥(24)。

技術總結
本技術涉及五氧化二磷尾氣處理設備技術領域，具體地說，涉及五氧化二磷生產尾氣處理設備，包括靜電除塵器和設置在靜電除塵器一側的布袋除塵器，靜電除塵器的進氣端固定安裝有進氣管，靜電除塵器的出氣端與布袋除塵器的進氣端之間通過通氣管相連通，布袋除塵器的出氣端固定安裝有輸送管，通氣管和輸送管的內壁上均固定安裝有風機，輸送管上設置有噴淋塔，噴淋塔的內壁上固定安裝有上下兩個海綿濾網，噴淋塔的頂部筒體內壁上固定安裝有活性炭吸附層，噴淋塔的一側設置有增壓泵，增壓泵的出水端固定安裝有豎直管，豎直管上固定安裝有上下兩個水平管，水平管的底部固定安裝有多個噴嘴。本技術具有較好的處理效果，方便使用。

技術研發人員：何建華
受保護的技術使用者：江山市華偉化工科技有限公司
技術研發日：20240308
技術公布日：2025/4/28
