本發明涉及硫酸鉀鎂肥生產，具體涉及一種硫酸鉀鎂肥提純裝置及方法。

背景技術：

1、硫酸鉀鎂肥，是一種多元素鉀肥，除含鉀、硫、鎂外，還含有鈣、硅、硼、鐵、鋅等元素，呈弱堿性，特別適合酸性土壤施用，一般作基肥，也可作追肥。適用于水稻、玉米、甘蔗、花生、煙草、馬鈴薯、甜菜、水果、蔬菜、苜蓿等農作物。

2、目前的硫酸鎂鉀肥生產系統單一，如公開號為cn?117362096a的一種硫酸鉀鎂肥的制備工藝中，包括以下步驟，在攪拌條件下，將鉀混鹽礦置于分解母液和淡水中進行轉化；待轉化完全后，再添加捕收劑進行浮選，得到浮選泡沫；將浮選泡沫進行帶機過濾且在帶機過濾過程中噴淋硫酸鉀母液，得到濕基硫酸鉀鎂肥，再經烘干包裝，即得硫酸鉀鎂肥。上述過程中雖然可以得到硫酸鉀鎂肥，但是對于浮選泡沫后進行的噴淋硫酸鉀母液并不不能充分反應利用，導致得到的濕基硫酸鉀鎂肥的純度不高。

3、因此，需要對硫酸鉀鎂肥提純裝置進行開發設計，使硫酸鉀母液與浮選泡沫混合均勻，進而提高硫酸鉀鎂肥純度是目前本領域技術人員亟需解決的技術問題。

技術實現思路

1、為了解決上述問題，本發明提供一種硫酸鉀鎂肥提純裝置及方法，使硫酸鉀母液與浮選泡沫混合均勻，進而提高硫酸鉀鎂肥純度。

2、為實現上述目的，本發明提供了如下方案：

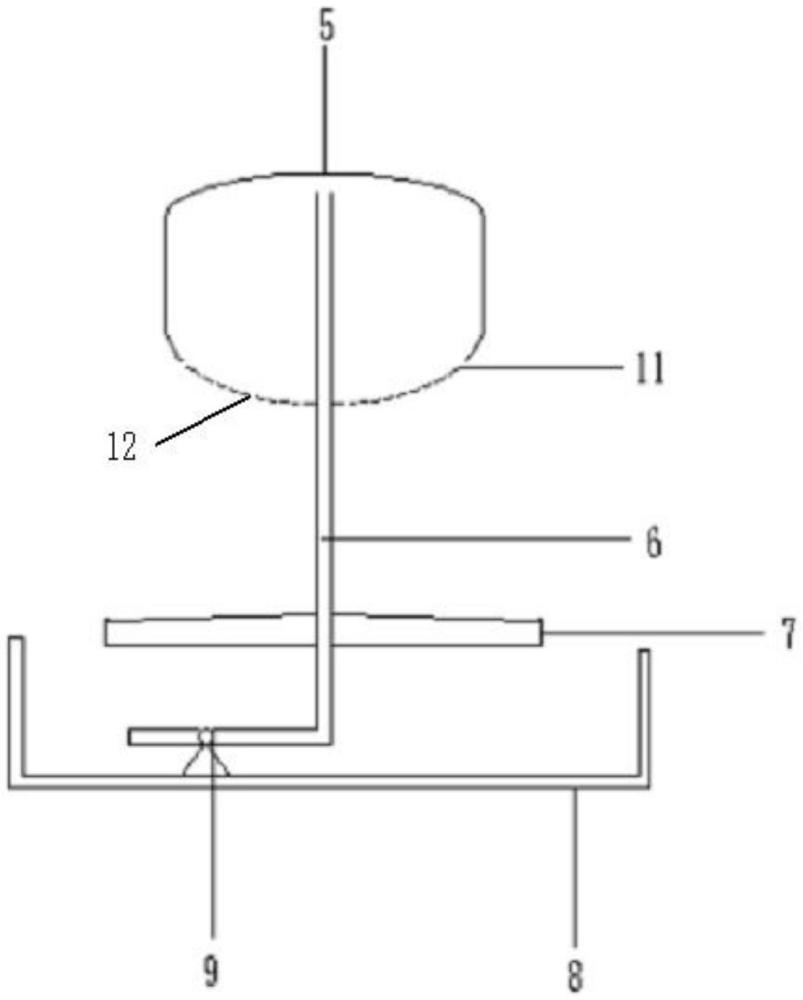

3、一種硫酸鉀鎂肥提純裝置，包括用于存放硫酸鉀母液的收集池，依次設置在所述收集池上方的浮選泡沫承接板和遮擋板，以及輸液管，所述輸液管用于輸送所述收集池內的硫酸鉀母液噴射至所述遮擋板上，所述遮擋板的投影落在所述浮選泡沫承接板的區域內，所述浮選泡沫承接板的投影落在所述收集池內。

4、優選地，所述輸液管通過水泵與所述收集池連接，所述輸液管貫穿所述浮選泡沫承接板的中部并與所述遮擋板的中部正對設置。

5、優選地，所述浮選泡沫承接板的周向上設置有朝向所述遮擋板方向延伸的溢流板。

6、優選地，所述浮選泡沫承接板上呈中線向周向下弧度設置，所述浮選泡沫承接板上表面開設有溜槽。

7、優選地，所述溜槽為蛇形結構。

8、優選地，所述遮擋板的周向設置有朝向所述浮選泡沫承接板方向延伸的側板，所述側板的底部設置有用于均布所述硫酸鉀母液的承接盤，所述承接盤上開設有通孔。

9、優選地，所述通孔在所述承接盤上均勻布置。

10、優選地，所述遮擋板與所述輸液管的配合面上設置有彈簧，所述彈簧自由端連接有均流板。

11、優選地，所述彈簧為兩個或兩個以上，且均勻布置在所述遮擋板上。

12、本發明還公開了一種硫酸鉀鎂肥提純方法，包括以下步驟：

13、將鉀混鹽礦置于分解母液和淡水進行混合轉化，并且對混合液進行攪拌；

14、轉化完全后，添加捕收劑進行浮選，得到浮選泡沫；

15、將過濾后的浮選泡沫放置在浮選泡沫承接板上，輸液管將收集池內的硫酸鉀母液輸送至遮擋板處，受到遮擋板的遮擋向下濺射，落入浮選泡沫承接板上，與浮選泡沫反應得到濕基硫酸鉀鎂肥；

16、濕基硫酸鉀鎂肥再經烘干包裝，即得硫酸鉀鎂肥。

17、本發明相對于現有技術取得了以下技術效果：

18、通過將硫酸鉀母液在遮擋板上形成濺射，且遮擋板的投影落在浮選泡沫承接板區域內，浮選泡沫承接板的投影落在收集池內，遮擋板可以實現硫酸鉀母液的分流，進而使硫酸鉀母液向四周分散，分散后的硫酸鉀母液落到浮選泡沫承接板上，與浮選泡沫進行反應，可以使硫酸鉀母液與浮選泡沫充分接觸，混合均勻，進而提高硫酸鉀鎂肥的純度。

技術特征：

1.一種硫酸鉀鎂肥提純裝置，其特征在于，包括用于存放硫酸鉀母液的收集池，依次設置在所述收集池上方的浮選泡沫承接板和遮擋板，以及輸液管，所述輸液管用于輸送所述收集池內的所述硫酸鉀母液噴射至所述遮擋板上，所述遮擋板的投影落在所述浮選泡沫承接板的區域內，所述浮選泡沫承接板的投影落在所述收集池內。

2.根據權利要求1所述的硫酸鉀鎂肥提純裝置，其特征在于，所述輸液管通過水泵與所述收集池連接，所述輸液管貫穿所述浮選泡沫承接板的中部并與所述遮擋板的中部正對設置。

3.根據權利要求1所述的硫酸鉀鎂肥提純裝置，其特征在于，所述浮選泡沫承接板的周向上設置有朝向所述遮擋板方向延伸的溢流板。

4.根據權利要求1所述的硫酸鉀鎂肥提純裝置，其特征在于，所述浮選泡沫承接板上呈中線向周向下弧度設置，所述浮選泡沫承接板上表面開設有溜槽。

5.根據權利要求4所述的硫酸鉀鎂肥提純裝置，其特征在于，所述溜槽為蛇形結構。

6.根據權利要求1所述的硫酸鉀鎂肥提純裝置，其特征在于，所述遮擋板的周向設置有朝向所述浮選泡沫承接板方向延伸的側板，所述側板的底部設置有用于均布所述硫酸鉀母液的承接盤，所述承接盤上開設有通孔。

7.根據權利要求6所述的硫酸鉀鎂肥提純裝置，其特征在于，所述通孔在所述承接盤上均勻布置。

8.根據權利要求1所述的硫酸鉀鎂肥提純裝置，其特征在于，所述遮擋板與所述輸液管的配合面上設置有彈簧，所述彈簧自由端連接有均流板。

9.根據權利要求8所述的硫酸鉀鎂肥提純裝置，其特征在于，所述彈簧為兩個或兩個以上，且均勻布置在所述遮擋板上。

10.一種硫酸鉀鎂肥提純方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一種硫酸鉀鎂肥提純裝置及方法，涉及硫酸鉀鎂肥生產技術領域，包括用于存放硫酸鉀母液的收集池，依次設置在所述收集池上方的浮選泡沫承接板、遮擋板以及輸液管，所述輸液管用于輸送所述收集池內的所述硫酸鉀母液噴射至所述遮擋板上，所述遮擋板的投影落在所述浮選泡沫承接板的區域內，所述浮選泡沫承接板的投影落在所述收集池內，通過遮擋板可以實現硫酸鉀母液的分流，進而使硫酸鉀母液向四周分散，分散后的硫酸鉀母液落到浮選泡沫承接板上，與浮選泡沫進行反應，可以使硫酸鉀母液與浮選泡沫充分接觸，混合均勻，進而提高硫酸鉀鎂肥的純度。

技術研發人員：韓春曉,侯建華,劉仁龍,李守江,姚莫白,彭國雄,曹月青,岑少斗,黃麗麗,張芝芝
受保護的技術使用者：國投新疆羅布泊鉀鹽有限責任公司
技術研發日：
技術公布日：2025/4/28
