本發明涉及火鍋底料加工，尤其涉及一種火鍋底料加工用多級篩選裝置。

背景技術：

1、火鍋底料是由各種香料、調味料和食材炒制而成。其中香料在炒制之前，需要提前將較大尺寸的原料（如八角，香葉等）切碎，其后過篩得到指定粒徑的香料。

2、現有技術中，為了實現對切碎后的香料進行多級利用，常采用將這些香料通過多級篩選裝置進行過篩，以得到不同粒徑的香料，其后將不同粒徑的香料應用至對香料粒徑相匹配的火鍋底料中，確保香料能夠充分利用。

3、現有技術中的多級篩選裝置一般包括上下分布的多個篩網，該種設置的篩選裝置在實際使用時至少面臨如何便捷地取出每個篩網上阻留的香料的技術問題。

技術實現思路

1、本發明的目的在于提供一種火鍋底料加工用多級篩選裝置，其能夠便捷取出每個篩網以及篩選框內阻留的香料。

2、本發明的目的是通過以下技術方案實現的：

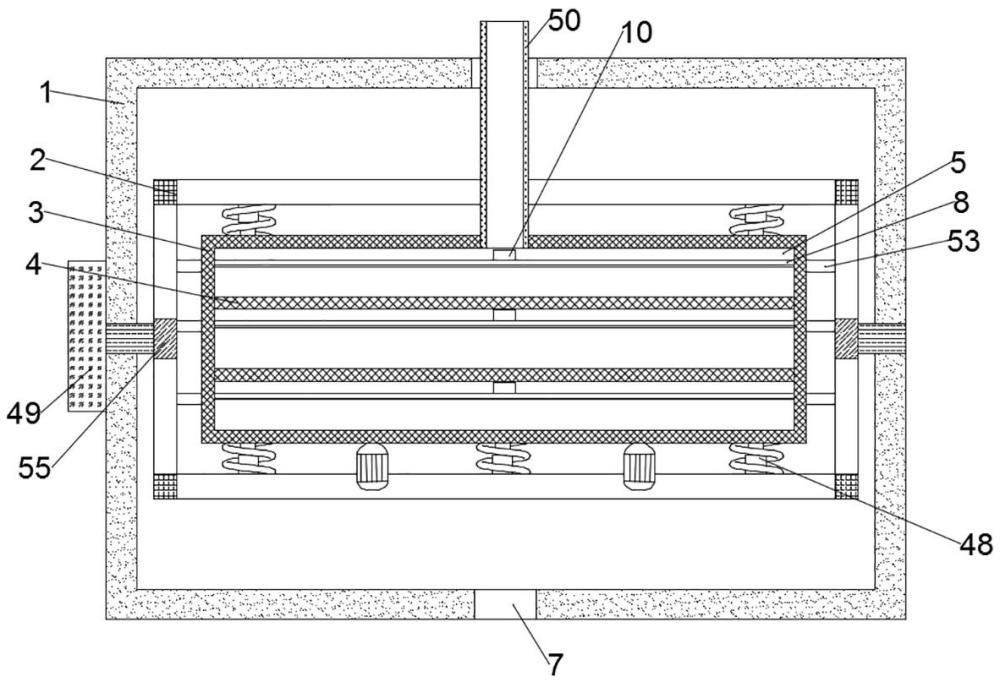

3、一種火鍋底料加工用多級篩選裝置，包括篩選箱，通過轉動軸轉動設置在所述篩選箱內的矩形框架，設置在所述矩形框架內的篩選框，上下分布在所述篩選框內且將所述篩選框劃分為多個篩選腔的篩網，設置在每個所述篩選腔側壁的第一出料口，設置在所述第一出料口內的出料組件，設置在每個所述篩選腔遠離所述第一出料口一側的條形口，設置在所述矩形框架上且與所述條形口數量相同的u形桿，設置在每個所述u形桿上的第一伸縮板，設置在所述篩選箱上且用于驅動所述第一伸縮板貫穿與其相適配的條形口的第一液壓桿，設置在所述篩選箱底壁且與所述第一出料口相適配的多個第二出料口，將所述矩形框架限位至所述篩選箱上的第一限位組件，以及驅動所述篩選框上下振動的豎向振動組件；

4、當所述篩選框轉動90度后，所述第二出料口剛好位于所述第一出料口的正下方；

5、所述第一伸縮板的伸縮端設置有第一連接板，所述第一液壓桿的伸縮端和所述第一連接板之間可拆卸連接；

6、所述出料組件包括固定設置在所述第一出料口內的柔性伸縮管，可拆卸設置在所述第一出料口內且與所述柔性伸縮管自由端相連的封口組件，以及將所述封口組件限位至所述第一出料口的第二限位組件；所述柔性伸縮管以收縮狀態收納至所述第一出料口內；

7、上下分布的多個所述篩網的篩孔孔徑從上至下逐漸減小，所述篩選框側壁和底壁均設置有多個篩孔，所述篩選框側壁和底壁設置的篩孔該篩孔孔徑均小于最下方的篩網的篩孔孔徑。

8、優選的，所述第一液壓桿的伸縮端設置有第一電磁鐵，所述第一電磁鐵能夠與所述第一連接板接觸，且所述第一電磁鐵通電后與所述第一連接板之間磁性連接。

9、優選的，所述封口組件包括可拆卸設置在所述第一出料口內的連接環，以及設置在所述連接環內的蓋板；所述柔性伸縮管一端與所述第一出料口的內壁固定連接，另一端與所述連接環固定連接；所述柔性伸縮管自然伸長后，其長度長于所述第一出料口和其正下方的第二出料口之間的距離；

10、所述第二限位組件包括設置在所述第一出料口內壁的第一限位槽，設置在所述第一限位槽內的第二電磁鐵，設置在所述第二電磁鐵側壁的第一彈簧，設置在所述第一彈簧遠離所述第二電磁鐵一端且與所述第一限位槽滑動連接的鐵塊，設置在所述鐵塊遠離所述第一彈簧一側的限位插塊，以及設置在所述連接環外壁且與所述限位插塊相適配的第二限位槽。

11、優選的，每個所述條形口內均鉸接有一個向內開的擋板，所述擋板上設置有多個與所述篩選框側壁孔徑相同的篩孔；所述擋板的鉸接處設置有復位彈簧。

12、優選的，所述篩選裝置還包括設置在所述篩選框架的側壁且能夠驅動所述篩選框在水平方向上進行振動的水平振動組件；每個u形桿的端部均設置有滑塊，所述矩形框上設置有與所述滑塊滑動配合的豎直滑槽；

13、所述篩選箱的側壁設置有通槽，所述通槽內滑動設置有第一移動板，多個所述第一液壓桿均設置在所述第一移動板上；所述篩選箱的外壁設置有第一固定板，所述第一固定板上設置有第二液壓桿，所述第二液壓桿的伸縮端與所述第一移動板之間通過第二連接板固定連接；所述第一移動板頂端和所述通槽的頂端之間設置有第二伸縮板。

14、優選的，所述水平振動組件包括設置在所述篩選箱側壁的第二固定板，滑動設置在所述第二固定板上的第二移動板，設置在所述第二固定板上且伸縮端與所述第二移動板遠離所述篩選箱一側固定連接的第三液壓桿，設置在所述第二移動板頂端的條形槽，設置在所述條形槽內壁的第二彈簧，以及設置在所述第二彈簧伸縮端且與所述條形槽滑動連接的移動塊，水平設置在所述移動塊頂端的撞擊桿，設置在所述第二移動板頂端且位于所述條形槽兩側的豎板，轉動設置在兩塊所述豎板之間的轉動桿，套設在所述轉動桿外部且能夠與所述撞擊桿的其中一端接觸的偏心輪，以及設置在其中一塊所述豎板側壁且輸出端與所述轉動桿的其中一端相連的電機；所述撞擊桿遠離所述偏心輪的一端貫穿所述篩選箱側壁并延伸至所述篩選箱的內部。

15、優選的，所述篩選箱的底壁平行且滑動設置有兩塊第三移動板，兩塊所述第三移動板相互遠離的一端分別與設置在所述篩選箱底端的第四液壓桿相連，兩塊所述第三移動板相互靠近的一端分別設置有第一限位柱，所述連接環的外壁設置有與所述第一限位柱相適配的插孔。

16、優選的，所述篩選箱的底壁滑動設置有u形板，所述u形板上設置有多個與所述第二出料口相適配的第五液壓桿，所述第五液壓桿的伸縮端設置有第三電磁鐵，所述第三電磁鐵通電后與所述蓋板之間磁性連接；所述篩選箱的底端設置有第六液壓桿，所述第六液壓桿的伸縮端與所述u形板固定相連。

17、優選的，每個所述第五液壓桿的外部以其伸縮端的中心為圓心圓周均布有多根限位桿，多根所述限位桿的頂端共同連接有一個限位環，所有的限位桿底端均貫穿所述u形板的底壁并共同與限位板連接，所述限位板與所述u形板接觸時，所述限位環剛好與所述篩選框的側壁接觸；所述限位環內壁和所述限位桿內壁分別和所述柔性伸縮管外壁之間滑動連接。

18、優選的，所述限位板和所述u形板底壁之間磁性連接。

19、相較現有技術，本發明具有的效果如下：

20、1.通過在篩選箱的內部轉動設置矩形框架，在矩形框架內設置篩選框，在篩選框內上下設置多個用于將篩選框劃分為多個篩選腔的篩網，在每個篩選框的側壁設置第一出料口，在篩選箱的底端設置與第一出料口相適配的第二出料口，在每個第一出料口內設置柔性伸縮管和與柔性伸縮管自由端相連的封口組件，以及設置將封口組件限位至第一出料口上的第二限位組件，能夠在篩選結束后，使篩選框轉動90度，如此能夠使第一出料口正對篩選框底壁的第二出料口，其后解開第二限位組件，使封口組件在重力作用下下落至第二出料口下方，在封口組件下落過程中，柔性伸縮管隨之伸長，進而使篩選腔內的原料掉落至柔性伸縮管內，其后打開封口組件，便可順利對原料進行收集。

21、通過上述各裝置的協同作用，能夠使每個篩選腔內的原料均得以收集，提高收集便捷性。

22、然而，因篩選框在轉動90度的過程中，下方的篩選腔內的原料可能沿著篩網進入上方的篩選腔內，導致原料相互混合，進而使每個篩選腔收集的原料篩選不充分，基于此，本發明在每個篩選腔的側壁設置有一個條形口，在矩形框架的側壁設置與條形口數量相同的u形桿，在每個u形桿上設置能夠水平穿過條形口的第一伸縮板，在每個第一伸縮板的伸縮端設置第一連接板，在篩選箱的側壁設置與第一伸縮板數量相同且伸縮端與第一連接板可拆卸連接的第一液壓桿，能夠在原料篩選結束后以及轉動篩選框之前，啟動多根第一液壓桿，使第一液壓桿的伸縮端對準第一連接板并朝向條形口方向移動，接觸后第一連接板后推動第一連接板向條形口方向移動，在此過程中第一連接板帶動第一伸縮板的伸縮端向條形口方向移動，進而使第一伸縮板逐漸被拉長，直至其自由端移動至與篩選框的內壁抵接，其后便可轉動篩選框進行阻留原料收集。

23、通過上述第一伸縮板、第一液壓桿等裝置的協同作用，能夠有效避免在篩選框轉動90度過程中相鄰篩選腔的原料透過篩網出現交叉混合的技術問題，有效提高收集的原料的篩選充分度。

24、2.?通過在第一液壓桿的伸縮端設置第一電磁鐵，且限定第一電磁鐵通電后與第一連接板之間磁性連接，能夠在第一伸縮板伸長后，使第一電磁鐵斷電，如此便能夠使第一液壓桿和第一連接板之間進行分離，進而使第一液壓桿和第一連接板之間為可拆卸連接，有效提高裝置的使用靈活性。

25、3.?通過設置包括第二固定板、第二移動板、第二彈簧、撞擊桿等的水平振動組件，能夠在篩選框轉動90度后，使篩選框進行水平方向的振動，如此能夠使殘留在篩選框內壁，篩網內壁上的原料在振動作用下快速掉落至第一出料口內，進而避免原料在篩選框內殘留，有效提高原料得率。

26、4.?通過設置u形板、第五液壓桿、第三電磁鐵、第六液壓桿、限位桿、限位環，以及限位板等裝置，能夠在取料結束后，使限位環頂端移動至與篩選框側壁抵接，如此，通過設置在柔性伸縮管外部的多根限位桿能夠對柔性伸縮管進行限位，確保其在收縮過程中，始終在豎向上移動并在移動過程中與限位桿之間滑動連接，確保其順暢收縮。此外，在第五液壓桿和封口組件的磁性連接作用下，能夠使柔性伸縮管收縮之前，先使柔性伸縮管豎直完全豎直狀態，其后在第五液壓桿的作用下自動使封口組件以及柔性伸縮管回歸至原始位置，確保封口組件以及柔性伸縮管順暢回歸，以及提高操作順暢性。
