本技術涉及飼料生產，具體為一種飼料生產用過濾裝置。

背景技術：

1、飼料，是所有人飼養的動物的食物的總稱，比較狹義地一般飼料主要指的是農業或牧業飼養的動物的食物。飼料包括大豆、豆粕、玉米、魚粉、氨基酸、雜粕、乳清粉、油脂、肉骨粉、谷物、飼料添加劑等十余個品種的飼料原料。

2、目前，公開號為cn210753729u，公開了一種新型飼料生產用過濾裝置，包括有矩形結構的過濾箱，過濾箱底部設有行走輪過濾箱內傾斜設置有振動篩，振動篩上方設有粉碎輥組，粉碎輥組設于過濾箱頂部的進料斗下方，進料斗頂部設有排氣過濾網，排氣過濾網上穿設有進料管，過濾箱側部設有粗料口，底側部設有排料管，粗料口與振動篩的篩上物出料端相對應，粗料口下方設有導料板，導料板下方設有接料箱支架，接料箱支架上活動放置有接料箱，過濾箱的四個角部對應設置有四個同步伸縮油缸，每個同步伸縮油缸的底部均設有減震座。

3、但是，該過濾裝置在對物料進行過濾后，被過濾的顆粒較大的物料會停留在過濾網的頂部，確切說是在初過濾網的最低點處，只有當螺旋出料桿轉動時，物料才會排出過濾裝置內部，這個過程是人工操作完成的，需要工人處于過濾裝置旁進行，耗費人力，若是長時間不對顆粒較大的物料進行處理，會對初過濾網造成堵塞，從而影響過濾裝置的過濾效率。

技術實現思路

1、本實用新型的目的在于提供了一種飼料生產用過濾裝置，達到解決上述背景技術中提出問題的目的。

2、為實現上述目的，本實用新型提供如下技術方案：一種飼料生產用過濾裝置，包括有殼體，所述殼體的頂部固定安裝有進料斗；

3、震動組件，所述震動組件設置在殼體的底部；

4、其中，所述震動組件包括有震動部位、過濾部位；

5、控制組件，所述控制組件設置在殼體的內部；

6、其中，所述控制組件包括有進料部位、控制部位。

7、優選的，所述震動部位包括有安裝板，所述安裝板的頂部線性等距固定安裝有彈簧，所述彈簧的頂端固定安裝有連接板，所述殼體的中部固定安裝有振動電機，所述安裝板、振動電機均設置在殼體的兩側，所述安裝板的內部開設有安裝孔；振動電機、彈簧的設置，達到了保證物料過濾充分的效果。

8、優選的，所述過濾部位包括有分料口一，所述殼體的內部固定安裝有過濾網一、過濾網二，所述殼體的內部開設有分料口二、出料口過濾網一、過濾網二的設置，達到了對物料過濾的效果。

9、優選的，所述分料口一開設在殼體的內部，所述分料口一與過濾網一的左端處于同一水平高度，所述過濾網一設置在過濾網二的正上方，所述分料口二與過濾網二的右端處于同一水平高度，所述出料口設置在分料口二的底部。

10、優選的，所述進料部位包括有橫桿，所述橫桿的中部固定安裝有伸縮桿一，所述伸縮桿一的伸縮端固定安裝有椎板，所述進料斗的內部固定安裝有斜板，所述殼體的中部固定安裝有控制器；伸縮桿一、椎板的設置，達到了物料自動加入過濾裝置內部的效果。

11、優選的，所述橫桿與進料斗的內壁固定安裝，所述伸縮桿一設置在橫桿的底部，所述椎板的左側與斜板的右側相接觸，所述椎板的右側與進料斗的內壁相接觸，所述椎板與進料斗之間活動安裝，所述控制器與伸縮桿一之間電性連接。

12、優選的，所述控制部位包括有防護殼，所述殼體的內部活動安裝有轉軸，所述轉軸的中部圓周等距固定安裝有活動板，所述轉軸的一端固定安裝有電機，所述殼體的內部固定安裝有伸縮桿二，所述殼體的內部固定安裝有傾斜底板，所述伸縮桿二的伸縮端固定安裝有擋板；防護殼的設置，達到了防止外部雜質通過分料口一進入殼體內部的效果。

13、優選的，所述防護殼固定安裝在殼體的左側，所述防護殼設置在分料口一的頂部，所述電機與殼體固定安裝，所述伸縮桿二與控制器之間電性連接，所述傾斜底板設置在過濾網一、過濾網二之間，所述擋板設置在分料口二的內部。

14、本實用新型提供了一種飼料生產用過濾裝置。具備以下有益效果：

15、（1）、本實用新型通過設置控制部位，物料通過過濾網一時，較大的物料通過分料口一排出，期間電機一直處于啟動狀態，轉軸帶動活動板緩慢轉動，將分料口一處的物料有序排出殼體內部，物料通過過濾網一落在過濾網二的頂部，其中一部分會通過傾斜底板落在過濾網二的頂部，被過濾的物料通過分料口二排出，期間伸縮桿二定時啟動，每隔一段時間帶動擋板升起，物料得以排出，防止被過濾網過濾的物料停留在過濾網頂部，造成過濾網的堵塞，達到了保證過濾裝置過濾效率的效果。

16、（2）、本實用新型通過設置進料部位，將飼料加工生產用的物料倒入進料斗內部，通過控制器事先設置好伸縮桿一每次啟動的時間間隔，設置好后，伸縮桿一每隔一段時間啟動一次，椎板升起，物料通過斜板的頂部落在過濾網一頂部的右端，達到了控制物料自動化加入過濾裝置內部，確保過濾裝置持續工作的效果。

技術特征：

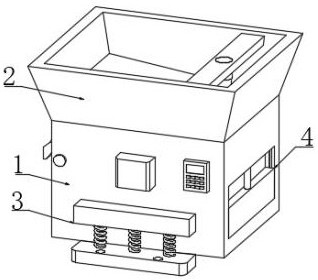

1.一種飼料生產用過濾裝置，其特征在于，包括有殼體（1），所述殼體（1）的頂部固定安裝有進料斗（2）；

2.根據權利要求1所述的一種飼料生產用過濾裝置，其特征在于：所述控制部位（42）包括有防護殼（421），所述殼體（1）的內部活動安裝有轉軸（422），所述轉軸（422）的中部圓周等距固定安裝有活動板（423），所述轉軸（422）的一端固定安裝有電機（424），所述殼體（1）的內部固定安裝有伸縮桿二（425），所述殼體（1）的內部固定安裝有傾斜底板（426），所述伸縮桿二（425）的伸縮端固定安裝有擋板（427）。

3.根據權利要求2所述的一種飼料生產用過濾裝置，其特征在于：所述防護殼（421）固定安裝在殼體（1）的左側，所述防護殼（421）設置在分料口一（321）的頂部，所述電機（424）與殼體（1）固定安裝，所述伸縮桿二（425）與控制器（415）之間電性連接，所述傾斜底板（426）設置在過濾網一（322）、過濾網二（323）之間，所述擋板（427）設置在分料口二（324）的內部。

技術總結
本技術涉及飼料生產技術領域，且公開了一種飼料生產用過濾裝置，包括有殼體，所述殼體的頂部固定安裝有進料斗；震動組件，所述震動組件設置在殼體的底部。本技術通過設置控制部位，物料通過過濾網一時，較大的物料通過分料口一排出，期間電機一直處于啟動狀態，轉軸帶動活動板緩慢轉動，將分料口一處的物料有序排出殼體內部，物料通過過濾網一落在過濾網二的頂部，其中一部分會通過傾斜底板落在過濾網二的頂部，被過濾的物料通過分料口二排出，期間伸縮桿二定時啟動，每隔一段時間帶動擋板升起，物料得以排出，防止被過濾網過濾的物料停留在過濾網頂部，造成過濾網的堵塞，達到了保證過濾裝置過濾效率的效果。

技術研發人員：翟桐,黃金凱,彭高望
受保護的技術使用者：遼寧九州生物科技有限公司
技術研發日：20240815
技術公布日：2025/4/28
