本技術涉及再生混凝土加工設備，具體為一種便于更換濾網的再生混凝土篩分機。

背景技術：

1、再生混凝土是指將廢棄的混凝土塊經過破碎、清洗、分級后，按一定比例與級配混合，部分或全部代替砂石等天然集料(主要是粗集料)，再加入水泥、水等配而成的新混凝土。

2、公開號cn218014037u公開了一種便于更換濾網的土壤篩分器，通過旋轉篩分框一或篩分框二，即可將篩分框一和篩分框二分離，實現對過濾網的拆卸更換，無需人工采用外界工具進行拆卸，人工更換過濾網的難度低，大大降低了人工的工作強度，提高了過濾網的更換效率，同時設有蓋體，在篩分土壤時，可通過蓋體封閉篩分框一的一端，從而避免人工晃動該土壤篩分器對土壤進行篩分時，位于過濾網上的土壤容易在篩分時向外側漏出，但是該專利在實際使用過程中還存在以下問題：

3、雖然該一種便于更換濾網的土壤篩分器通過旋轉篩分框一或篩分框二，即可將篩分框一和篩分框二分離，但是裝置長期處于振動的環境中容易導致連接處發生松動的現象，從而導致濾網有松動的情況。

4、提出了一種便于更換濾網的再生混凝土篩分機，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種便于更換濾網的再生混凝土篩分機，以解決上述背景技術提出的目前通過旋轉篩分框一或篩分框二，即可將篩分框一和篩分框二分離，但是裝置長期處于振動的環境中容易導致連接處發生松動的現象，從而導致濾網有松動的情況的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于更換濾網的再生混凝土篩分機，包括固定機構，且固定機構的一側轉動連接于連桿的一端；

3、所述固定機構的外側設置有往復機構，以及安裝于往復機構底部的驅動電機；

4、還包括：

5、所述固定機構包括框架，所述框架的內部貼合連接有篩網，所述篩網頂部的左右兩端均貼合連接有限位塊，所述限位塊遠離篩網的一端固定連接有限位框；

6、其中，限位框的一側與框架貼合連接，所述限位框左右兩端的內部開設有定位槽，所述定位槽的內部滑動連接有滑塊；

7、其中，滑塊內部的中心位置固定連接有推桿，所述推桿的外側與限位框滑動連接，所述推桿的一端固定連接有圓柱，所述圓柱的外側套設有圓環。

8、優選的，所述圓柱遠離推桿的一端固定連接有半圓球，所述半圓球靠近圓柱的一側開設有環槽，所述環槽的內部與圓環貼合連接。

9、優選的，所述框架靠近推桿的外側開設有凹槽，所述凹槽的內部與半圓球滑動連接，所述框架靠近凹槽的左右兩側對稱開設有限位槽。

10、優選的，所述限位槽的內部設置有彈性擋塊，所述彈性擋塊的一端與半圓球貼合連接。

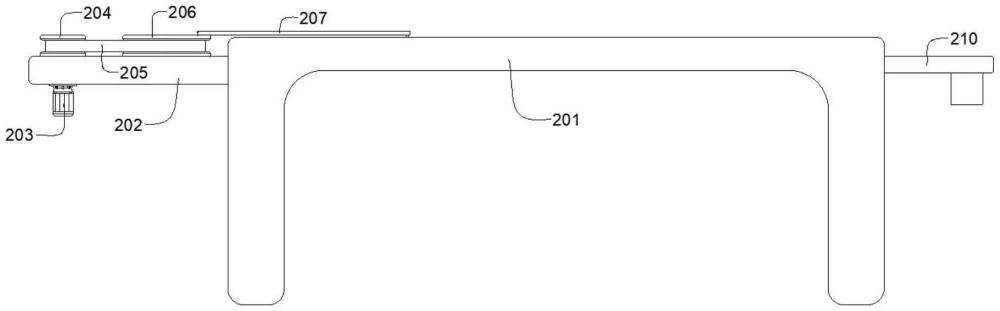

11、優選的，所述往復機構包括支架，所述支架頂部的一側固定連接有支撐板，所述支撐板底部的一側與驅動電機固定連接，所述驅動電機的輸出端貫穿支撐板并固定連接有主動盤。

12、優選的，所述主動盤的外側貼合連接有皮帶，所述皮帶遠離主動盤的一端貼合連接有從動盤，所述從動盤內部的中心位置與支撐板轉動連接，所述從動盤頂部的一側轉動連接有連桿，所述連桿遠離從動盤的一端與框架轉動連接。

13、優選的，所述支架頂部的四周開設有移動槽，所述移動槽的內部滑動連接有輥輪，所述輥輪的一端與框架固定連接，所述支架遠離支撐板的一端固定連接有導向板，所述導向板的內部滑動連接有活動板，所述活動板的一端與框架固定連接。

14、與現有技術相比，本實用新型的有益效果是：該一種便于更換濾網的再生混凝土篩分機，通過設置固定機構能夠快速對篩網進行固定，便于對篩網進行更換清潔處理，通過設置往復機構能夠將不同大小的混凝土進行篩分，同時將其進行分開收集，便于原料的拿取，其具體內容如下：

15、1.通過設置固定機構能夠快速對篩網進行固定，便于對篩網進行更換清潔處理，利用彈性擋塊對半圓球的限位作用，從而防止半圓球從框架內移出，通過向下按壓推桿帶動半圓球凹槽內移動，利用圓環在圓柱的表面滑動，同時彈性擋塊沿著圓環的外側在限位槽內移動，從而改變彈性擋塊凸出的位置，當圓環與半圓球重合時，能夠將半圓球從凹槽中取出，即可解除限位框對篩網的限定。便于篩網進行更換清潔處理；

16、2.通過設置往復機構能夠將不同大小的混凝土進行篩分，同時將其進行分開收集，便于原料的拿取，通過驅動電機帶動主動盤轉動，利用皮帶的同步作用，從而帶動從動盤與主動盤一起轉動，利用連桿與從動盤之間的配合，從而帶動框架在移動槽內往復運動，能夠對混凝土進行篩分，較小的混凝土直接掉落進行收集，較大的混凝土通過導向板掉落至指定位置進行收集。

技術特征：

1.一種便于更換濾網的再生混凝土篩分機，包括固定機構(1)，且固定機構(1)的一側轉動連接于連桿(207)的一端；

2.根據權利要求1所述的一種便于更換濾網的再生混凝土篩分機，其特征在于：所述圓柱(108)遠離推桿(107)的一端固定連接有半圓球(110)，所述半圓球(110)靠近圓柱(108)的一側開設有環槽(111)，所述環槽(111)的內部與圓環(109)貼合連接。

3.根據權利要求2所述的一種便于更換濾網的再生混凝土篩分機，其特征在于：所述框架(101)靠近推桿(107)的外側開設有凹槽(112)，所述凹槽(112)的內部與半圓球(110)滑動連接，所述框架(101)靠近凹槽(112)的左右兩側對稱開設有限位槽(113)。

4.根據權利要求3所述的一種便于更換濾網的再生混凝土篩分機，其特征在于：所述限位槽(113)的內部設置有彈性擋塊(114)，所述彈性擋塊(114)的一端與半圓球(110)貼合連接。

5.根據權利要求1所述的一種便于更換濾網的再生混凝土篩分機，其特征在于：所述往復機構(2)包括支架(201)，所述支架(201)頂部的一側固定連接有支撐板(202)，所述支撐板(202)底部的一側與驅動電機(203)固定連接，所述驅動電機(203)的輸出端貫穿支撐板(202)并固定連接有主動盤(204)。

6.根據權利要求5所述的一種便于更換濾網的再生混凝土篩分機，其特征在于：所述主動盤(204)的外側貼合連接有皮帶(205)，所述皮帶(205)遠離主動盤(204)的一端貼合連接有從動盤(206)，所述從動盤(206)內部的中心位置與支撐板(202)轉動連接，所述從動盤(206)頂部的一側轉動連接有連桿(207)，所述連桿(207)遠離從動盤(206)的一端與框架(101)轉動連接。

7.根據權利要求6所述的一種便于更換濾網的再生混凝土篩分機，其特征在于：所述支架(201)頂部的四周開設有移動槽(208)，所述移動槽(208)的內部滑動連接有輥輪(209)，所述輥輪(209)的一端與框架(101)固定連接，所述支架(201)遠離支撐板(202)的一端固定連接有導向板(210)，所述導向板(210)的內部滑動連接有活動板(211)，所述活動板(211)的一端與框架(101)固定連接。

技術總結
本技術公開了一種便于更換濾網的再生混凝土篩分機，包括固定機構，且固定機構的一側轉動連接于連桿的一端；所述固定機構的外側設置有往復機構，以及安裝于往復機構底部的驅動電機；還包括：所述固定機構包括框架，所述框架的內部貼合連接有篩網，所述篩網頂部的左右兩端均貼合連接有限位塊，所述限位塊遠離篩網的一端固定連接有限位框；其中，限位框的一側與框架貼合連接，所述限位框左右兩端的內部開設有定位槽，所述定位槽的內部滑動連接有滑塊，通過設置固定機構能夠快速對篩網進行固定，便于對篩網進行更換清潔處理，通過設置往復機構能夠將不同大小的混凝土進行篩分，同時將其進行分開收集，便于原料的拿取。

技術研發人員：王鑫強,田虎,石軍明
受保護的技術使用者：安陽遠鵬環保科技有限公司
技術研發日：20240407
技術公布日：2025/4/28
