本技術涉及均風裝置，具體為一種電袋復合除塵器均風裝置。

背景技術：

1、目前電袋復合除塵器廣泛應用在電力、建材、鋼鐵、化工、造紙、食品等行業中。電袋復合除塵器包括靜電除塵器和布袋除塵器，這兩個除塵器通常是直接聯為一體的。電袋復合除塵器工作時，含塵煙氣首先從靜電除塵器的進口進入其內部，塵粒荷電后在電場力的作用下，趨向收塵電極被其所捕集，經過靜電除塵后的煙氣直接進入布袋除塵器內，經布袋過濾后的潔凈氣體進入凈氣室并通過排風機排出。由于經過靜電除塵器除塵后的煙氣直接進入到布袋除塵器內，煙氣的氣流方向和流速的大小得不到控制，因此造成布袋除塵器各布袋負荷不一，從而導致除塵效率的降低。

2、在中國實用新型公告號為cn214106291u說明書中公開一種電袋復合除塵器均風裝置，其技術方案是：包括第一殼體，所述第一殼體底部固定連接第二殼體，所述第一殼體外部頂端固定設有出氣管部件，所述出氣管部件包括第一出氣管，所述第一出氣管底部延伸到第一殼體內部，所述第二殼體外部一側固定設有進氣管，所述進氣管一側延伸到第二殼體內部，一種電袋復合除塵器均風裝置有益效果是：本實用新型通過電機帶動轉動軸旋轉，從而帶動兩個第二轉動桿運動，又通過電機帶動往復絲桿轉動，使得螺紋塊帶動第一環形塊和第二環形塊運動，從而使得風機沿殼體中心線轉動的同時，還能夠上下往返運動，從而徹底清除濾袋表面附著的灰，但是該裝置并未解決便于安裝和控制的問題，為此我們提出了一種電袋復合除塵器均風裝置。

技術實現思路

1、本實用新型的目的在于提供一種電袋復合除塵器均風裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種電袋復合除塵器均風裝置，包括支撐機構、主體機構、輔助機構，所述支撐機構頂部固定設置有主體機構，所述主體機構內部固定設置有所述輔助機構，所述支撐機構包括第一組支撐腿、第二組支撐腿、承載板，所述第一組支撐腿一側固定設置有第二組支撐腿，所述第一組支撐腿和第二組支撐腿頂部固定設置有承載板。

4、優選的，所述主體機構包括方形固定殼體、第一輸入管、第一排入風扇，所述方形固定殼體一側固定設置有第一輸入管，有利于更好地固定主體機構。

5、優選的，所述第一輸入管內部固定設置有第一排入風扇，所述第一輸入管一側固定設置有第二輸入管，所述第二輸入管內部固定設置有第二排入風扇，所述方形固定殼體底部固定設置有方形固定框，有利于更好地控制1主體機構。

6、優選的，所述輔助機構包括格擋過濾框、過濾海綿、第一組轉軸，所述格擋過濾框內部固定設置有過濾海綿，所述格擋過濾框一側固定設置有第一組轉軸，所述第一組轉軸底部固定設置有第二組轉軸，有利于更好地固定輔助機構。

7、優選的，所述第一組轉軸和第二組轉軸中部固定設置有第一安裝框，所述第一安裝框內部固定設置有若干電極吸附板，所述電極吸附板一側固定設置有過濾處理室，所述過濾處理室內部固定設置有方形電袋組，所述方形電袋組底部固定設置有充氣固定框，所述充氣固定框表面固定設置有充氣管組，所述充氣固定框一側固定設置有輸送管道，有利于更好地利用電袋復合除塵的目的。

8、優選的，所述輸送管道表面固定設置有控制閥門，所述控制閥門一側固定設置有方形固定盒，所述方形固定盒內部固定設置有鼓風機，所述充氣固定框底部固定設置有儲存漏斗組，所述儲存漏斗組底部固定設置有第二安裝框，所述過濾處理室頂部固定設置有排放室，所述排放室內部固定設置有排放管道，所述排放管道內部固定設置有消聲器，有利于更好地排放處理后的氣體。

9、與現有技術相比，本實用新型的有益效果是：

10、1.該一種電袋復合除塵器均風裝置，通過主體機構的方形固定殼體內部固定一側固定第一輸入管、第一排入風扇、第二輸入管、第二排入風扇和方形固定殼體內部固定隔擋過濾框、過濾海綿、第一組轉軸、第二組轉軸、第一安裝框、電極吸附板和過濾處理室內部方形電袋組、充氣固定框、輸送管道、控制閥門、方形固定盒、鼓風機、儲存漏斗組、第二安裝框以及排放室頂部固定排放管道、消音器的組合設計實現了電袋復合除塵器均風裝置便于除塵和安裝處理的目的。

11、2.該一種電袋復合除塵器均風裝置，通過支撐機構的第一組支撐腿、第二組支撐腿頂部固定承載板的組合設計實現了種電袋復合除塵器均風裝置便于支撐的目的。

技術特征：

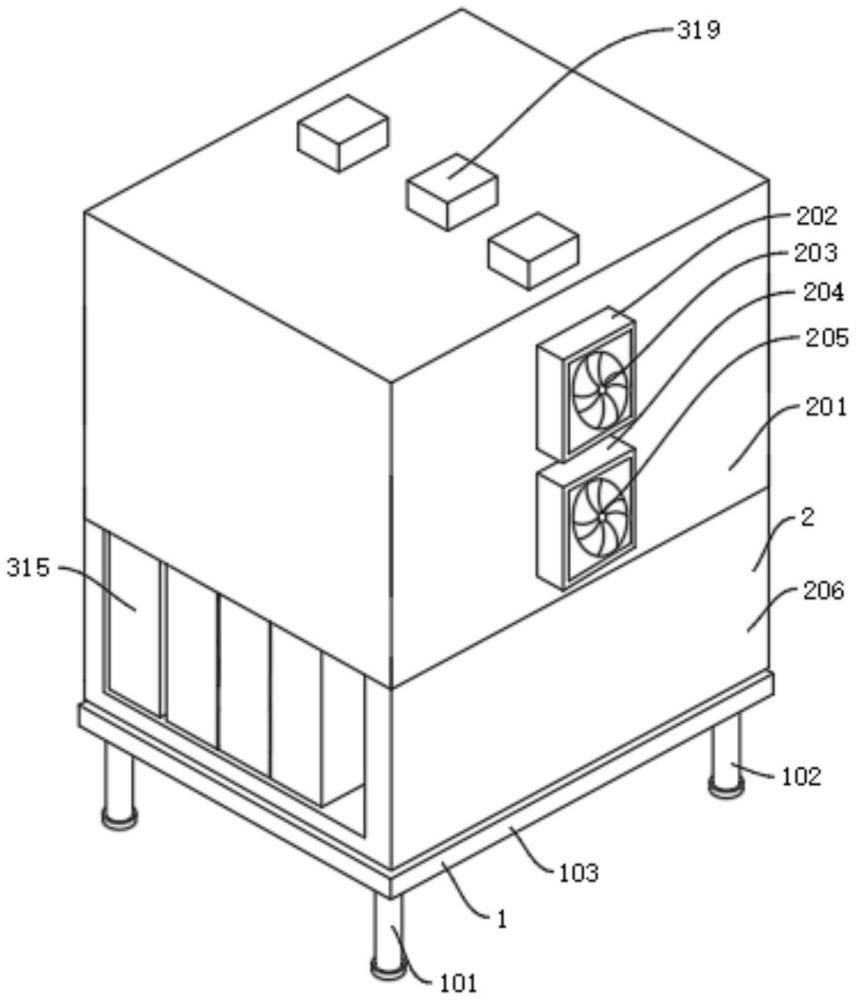

1.一種電袋復合除塵器均風裝置，包括支撐機構(1)、主體機構(2)、輔助機構(3)，其特征在于；所述支撐機構(1)頂部固定設置有主體機構(2)，所述主體機構(2)內部固定設置有所述輔助機構(3)，所述支撐機構(1)包括第一組支撐腿(101)、第二組支撐腿(102)、承載板(103)，所述第一組支撐腿(101)一側固定設置有第二組支撐腿(102)，所述第一組支撐腿(101)和第二組支撐腿(102)頂部固定設置有承載板(103)；所述主體機構(2)包括方形固定殼體(201)、第一輸入管(202)、第一排入風扇(203)，所述方形固定殼體(201)一側固定設置有第一輸入管(202)；所述第一輸入管(202)內部固定設置有第一排入風扇(203)，所述第一輸入管(202)一側固定設置有第二輸入管(204)，所述第二輸入管(204)內部固定設置有第二排入風扇(205)，所述方形固定殼體(201)底部固定設置有方形固定框(206)；所述輔助機構(3)包括格擋過濾框(301)、過濾海綿(302)、第一組轉軸(303)，所述格擋過濾框(301)內部固定設置有過濾海綿(302)，所述格擋過濾框(301)一側固定設置有第一組轉軸(303)，所述第一組轉軸(303)底部固定設置有第二組轉軸(304)；所述第一組轉軸(303)和第二組轉軸(304)中部固定設置有第一安裝框(305)，所述第一安裝框(305)內部固定設置有若干電極吸附板(306)，所述電極吸附板(306)一側固定設置有過濾處理室(307)，所述過濾處理室(307)內部固定設置有方形電袋組(308)，所述方形電袋組(308)底部固定設置有充氣固定框(309)，所述充氣固定框(309)表面固定設置有充氣管組(310)，所述充氣固定框(309)一側固定設置有輸送管道(311)；所述輸送管道(311)表面固定設置有控制閥門(312)，所述控制閥門(312)一側固定設置有方形固定盒(313)，所述方形固定盒(313)內部固定設置有鼓風機(314)，所述充氣固定框(309)底部固定設置有儲存漏斗組(315)，所述儲存漏斗組(315)底部固定設置有第二安裝框(316)，所述過濾處理室(307)頂部固定設置有排放室(317)，所述排放室(317)內部固定設置有排放管道(318)，所述排放管道(318)內部固定設置有消音器(319)。

技術總結
本技術涉及均風裝置技術領域，具體為一種電袋復合除塵器均風裝置，包括支撐機構、主體機構、輔助機構，所述支撐機構頂部固定設置有主體機構，所述主體機構內部固定設置有所述輔助機構，所述支撐機構包括第一組支撐腿、第二組支撐腿、承載板，所述第一組支撐腿一側固定設置有第二組支撐腿，所述第一組支撐腿和第二組支撐腿頂部固定設置有承載板，第一輸入管、第一排入風扇、第二輸入管、第二排入風扇和方形固定殼體內部固定格擋過濾框、過濾海綿、第一組轉軸、第二組轉軸、第一安裝框、電極吸附板和方形電袋組、充氣固定框、輸送管道、控制閥門、方形固定盒、鼓風機、儲存漏斗組、第二安裝框設計實現均風裝置便于除塵和安裝處理。

技術研發人員：邱瑾,楊梓平,吳培亭,吳昊,王偉,馬明,袁輝,劉小華
受保護的技術使用者：宿遷龍凈環保科技有限公司
技術研發日：20240415
技術公布日：2025/4/28
