本技術涉及礦尾砂處理，具體地，涉及一種礦尾砂處理用篩分裝置。

背景技術：

1、隨著井下開采范圍不斷擴大和開采年限的增加，采空區引起的地表巖移范圍和幅度也逐步擴大，隨著出現雨季井下水量大幅增加的隱患，并且隨時間的延長，會逐漸引起地表冒落與沉陷，對礦山今后的安全生產和長遠發展都極為不利。其中尾礦回填是解決采空區的有效方法，利用選礦尾砂經濃密設備，添加骨料，制備成為膏體，通過管線輸送至井下采空區，凝結后達到巖石應力強度，減低采空區地表巖移范圍和幅度。但尾礦的大小各異，一些尾礦不符合回填的要求，因此需要對礦尾砂進行篩分。

2、經檢索，公告號為cn221115730u的實用新型專利公開了一種黃金尾礦砂處理全自動生產線，包括生產架、插接安裝在所述生產架左上端的傳送裝置以及設置在所述生產架中部的篩選盒，刮板，所述刮板固定連接在生產架左端的內壁，且刮板與傳送裝置之間呈貼合設置，連接機構，所述連接機構設置在生產架的右端，連接板，所述連接板卡合連接在輔助桿的下端；該黃金尾礦砂處理全自動生產線，通過刮板的設置，能夠對粘附在傳送裝置上的黃金尾礦砂進行刮除，防止殘留，能夠在黃金尾礦砂進行篩選，而且通過連接機構的設置，大大提升了實際對黃金尾礦砂的篩分效率，便于對篩選板進行拆卸更換，防止篩選板長時間使用過程中發生堵塞，影響實際篩選效果。

3、但上述專利還存在以下不足：不便于對尾礦砂進行連續篩分，需要經常拆下篩選板對篩選盒中的礦料進行處理，工作效率欠佳；另外，僅靠篩選板的左右晃動對尾礦砂的篩分效果欠佳，為此我們提出了一種礦尾砂處理用篩分裝置。

技術實現思路

1、針對現有技術中存在的問題，本實用新型的目的在于提供一種礦尾砂處理用篩分裝置。

2、為解決上述問題，本實用新型采用如下的技術方案：

3、一種礦尾砂處理用篩分裝置，包括篩分箱，所述篩分箱的端面開設有出料槽，所述篩分箱的兩側分別設置有支撐機構，兩個所述支撐機構的端部均延伸至篩分箱的內腔且設置有移動側板，兩個所述移動側板之間固定連接有兩個支撐架，兩個所述支撐架的頂面均固定連接有多個第一彈簧，多個所述第一彈簧的頂端固定連接有篩網，所述篩網的底面固定連接有多個限位桿，多個所述限位桿的底端分別活動套接至支撐架的下方，所述移動側板和篩網的底端分別貫穿出料槽延伸至篩分箱的外部，所述篩網的側面和移動側板的內側面相貼合，所述篩分箱的側部設置有驅動機構，所述篩分箱上設置有推動機構。

4、作為本實用新型的一種優選方案，所述推動機構包括轉動連接在篩分箱內腔的轉動柱和固定安裝在篩分箱側面的第二電機，所述第二電機的輸出軸和轉動柱的端部相連接，所述轉動柱的中部固定套接有凸環，所述凸環的底端和篩網的頂面相接觸。

5、作為本實用新型的一種優選方案，所述支撐機構包括固定連接在篩分箱側面的兩個第二彈簧，兩個所述第二彈簧的端部固定連接有推板，所述推板的內側面固定連接有兩個支撐柱，兩個所述支撐柱的端部分別延伸至篩分箱的內腔且和移動側板的外側面相連接。

6、作為本實用新型的一種優選方案，所述驅動機構包括固定連接在篩分箱外側的安裝座，所述安裝座的外側固定安裝有第一電機，所述第一電機的輸出軸固定套接有凸輪，所述凸輪的側面和推板的內側面相接觸。

7、作為本實用新型的一種優選方案，所述篩分箱上設置有輸送架，所述輸送架上設置有輸送帶。

8、作為本實用新型的一種優選方案，所述篩分箱的側面固定安裝有控制面板。

9、相比于現有技術，本實用新型的優點在于：

10、(1)本實用新型中，通過第一電機帶動凸輪轉動對推板向外推動，并利用第二彈簧的恢復彈力帶動推板復位，從而使得推板、支撐柱、移動側板和篩網左右移動，另外，利用轉動的輸送帶把礦尾砂持續導入到篩網上，篩分下來的礦料掉落到篩分箱的底部，沒有被篩分下來的礦料從出料槽排出，實現了對礦尾砂進行連續篩分的功能。

11、(2)本實用新型中，通過第二電機、轉動柱和凸環的配合使用，利用第二電機帶動凸環轉動對篩網向下推動，另外通過第一彈簧的恢復彈力帶動篩網向上復位，利用篩網的上下移動以及篩網的左右移動對礦尾砂進行高效篩分，實用性好。

技術特征：

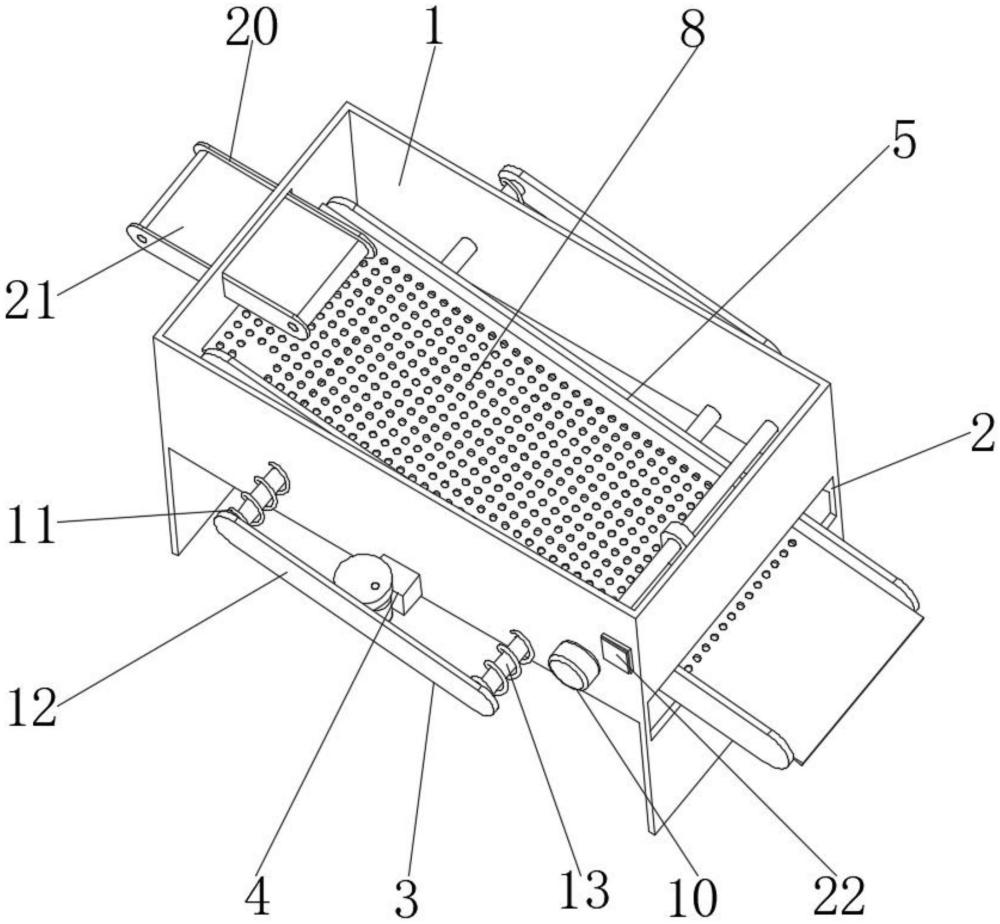

1.一種礦尾砂處理用篩分裝置，包括篩分箱(1)，其特征在于：所述篩分箱(1)的端面開設有出料槽(2)，所述篩分箱(1)的兩側分別設置有支撐機構(3)，兩個所述支撐機構(3)的端部均延伸至篩分箱(1)的內腔且設置有移動側板(5)，兩個所述移動側板(5)之間固定連接有兩個支撐架(6)，兩個所述支撐架(6)的頂面均固定連接有多個第一彈簧(7)，多個所述第一彈簧(7)的頂端固定連接有篩網(8)，所述篩網(8)的底面固定連接有多個限位桿(9)，多個所述限位桿(9)的底端分別活動套接至支撐架(6)的下方，所述移動側板(5)和篩網(8)的底端分別貫穿出料槽(2)延伸至篩分箱(1)的外部，所述篩網(8)的側面和移動側板(5)的內側面相貼合，所述篩分箱(1)的側部設置有驅動機構(4)，所述篩分箱(1)上設置有推動機構(10)。

2.根據權利要求1所述的一種礦尾砂處理用篩分裝置，其特征在于：所述推動機構(10)包括轉動連接在篩分箱(1)內腔的轉動柱(15)和固定安裝在篩分箱(1)側面的第二電機(14)，所述第二電機(14)的輸出軸和轉動柱(15)的端部相連接，所述轉動柱(15)的中部固定套接有凸環(16)，所述凸環(16)的底端和篩網(8)的頂面相接觸。

3.根據權利要求1所述的一種礦尾砂處理用篩分裝置，其特征在于：所述支撐機構(3)包括固定連接在篩分箱(1)側面的兩個第二彈簧(11)，兩個所述第二彈簧(11)的端部固定連接有推板(12)，所述推板(12)的內側面固定連接有兩個支撐柱(13)，兩個所述支撐柱(13)的端部分別延伸至篩分箱(1)的內腔且和移動側板(5)的外側面相連接。

4.根據權利要求3所述的一種礦尾砂處理用篩分裝置，其特征在于：所述驅動機構(4)包括固定連接在篩分箱(1)外側的安裝座(17)，所述安裝座(17)的外側固定安裝有第一電機(18)，所述第一電機(18)的輸出軸固定套接有凸輪(19)，所述凸輪(19)的側面和推板(12)的內側面相接觸。

5.根據權利要求1所述的一種礦尾砂處理用篩分裝置，其特征在于：所述篩分箱(1)上設置有輸送架(20)，所述輸送架(20)上設置有輸送帶(21)。

6.根據權利要求1所述的一種礦尾砂處理用篩分裝置，其特征在于：所述篩分箱(1)的側面固定安裝有控制面板(22)。

技術總結
本技術公開了一種礦尾砂處理用篩分裝置，屬于礦尾砂處理技術領域，包括篩分箱，所述篩分箱的端面開設有出料槽，所述篩分箱的兩側分別設置有支撐機構，兩個所述支撐機構的端部均延伸至篩分箱的內腔且設置有移動側板，兩個所述移動側板之間固定連接有兩個支撐架。本技術中，通過第一電機帶動凸輪轉動對推板向外推動，另外利用第二彈簧的恢復彈力帶動推板復位，從而使得推板、支撐柱、移動側板和篩網左右移動，并利用轉動的輸送帶把礦尾砂持續導入到篩網上，篩分下來的礦料掉落到篩分箱的底部，沒有被篩分下來的礦料從出料槽排出，實現了對礦尾砂進行連續篩分的功能，提高了該礦尾砂處理用篩分裝置的實用性。
