本技術具體涉及一種中藥飲片生產用預處理除塵裝置，屬于中藥飲片預處理裝置。

背景技術：

1、中藥產業是我國的傳統民族產業，隨著國內外對中藥認識的提高，中藥的需求量逐年增加，中藥飲片是中藥材經過按中醫藥理論、中藥炮制方法，經過加工炮制后的，可直接用于中醫臨床的中藥，包括了部分經產地加工的中藥切片，原形藥材飲片以及經過切制、炮炙的飲片。

2、在中藥飲片的處理加工過程中，需要利用現代設備來提高生產效率，如將藥材進行均勻切片的切藥機以及干燥處理的烘干機，這些設備有利于對中藥的后期加工利用，而一些中藥飲片在加工處理之前，還需要進行表面的除塵處理，即在生產加工之前預先將塵土雜質進行去除，提高藥材的品質和外表純凈度，尤其是一些表面存在褶皺的中藥材更易殘留附著雜質。

3、如中國發明專利申請文件，公布號為cn117600075a，公開了一種中藥干燥除塵的濾筒反吹裝置，涉及中藥加工技術領域，包括弧形筒，所述弧形筒的內部設置有干燥機構，所述干燥機構的一側滑動連接有除塵機構，所述除塵機構的底部固定連接有散熱機構，藥材落在振動板上時，可以擠壓振動板繞著轉動栓發生傾斜，傾斜后振動板表面的藥材滑落到螺旋板上并沿著螺旋板繼續滑落下來，振動板下方的彈簧受到擠壓后發生復位，在復位下振動板對上方即將落入的藥材起到了反彈效果，即對藥材進行了拍打，可以初步去除藥材表面的灰塵。

4、然而，上述文件中僅利用掉落的藥材產生振動，藥材的沖擊力有限，且不斷下落的藥材之間不斷沖擊和抵消震動，難以進行高效的除塵處理，雖然能夠持續的進行除塵處理，但效果欠佳，包括而一些主動性較好的除塵裝置，其除塵方案多為簡單的攪拌處理，藥材和灰塵之間相互混雜，只能固定的進行單批次除塵，效率較低。

技術實現思路

1、本實用新型的目的在于針對現有技術的不足之處，提供一種中藥飲片生產用預處理除塵裝置，能夠在持續的對中藥飲片進行除塵處理，并且具有主動性高的特點，提升處理效率。

2、一種中藥飲片生產用預處理除塵裝置，包括橫置的罐體，所述罐體兩端內壁之間旋轉卡接有接觸環體，接觸環體個體之間能夠單獨的自轉，所述罐體的兩端內壁上均設有卡接所述接觸環體的側板，側板用于卡接限位接觸環體，而位于進料口處的側板下部需要對應開設漏孔，以便影響對應的接觸環體進行排塵，所述罐體內壁上固定有控制所述接觸環體旋轉的驅動組件，驅動組件用于驅動接觸環體旋轉，所述接觸環體內壁上開設有一端靠近邊緣的集塵槽，所述集塵槽靠近邊緣處開設有貫穿所述接觸環體的排塵孔，所述罐體的底部設有收集槽，所述收集槽的一端開設有負壓源管口，負壓源管口用于和外部的空氣凈化設備進行連接，同時在罐體上還應提供和外部電源相連接的電源接頭。

3、優選的，為了便于飲片進行穩定轉移，所述罐體的一端中心處開設有進料口，另一端端面下部設有出料口，所述罐體的兩端底部均固定有支撐腳，所述出料口處的對應的所述支撐腳高度低于所述進料口處的所述支撐腳。

4、優選的，為了便于實現更多的除塵效果，所述接觸環體設有3個以上，依次對接排列在所述罐體的兩端內壁之間。

5、優選的，為了便于接觸環體之間的能夠穩定的密封對接，所述接觸環體的一端內壁開設有內環槽，另一端外壁上開設有外環槽，相鄰的所述接觸環體之間的所述內環槽和所述外環槽相卡接重疊。

6、優選的，為了提升集塵槽對排堵通道傳來的氣體接觸范圍，所述集塵槽靠近邊緣的一端位于所述內環槽內，所述集塵槽均勻分布在所述接觸環體內，且開設數量在12個以上，所述內環槽內開設有和所述集塵槽相連通的附屬槽。

7、優選的，為了便于輸送氣體至集塵槽內，所述接觸環體內設有排堵通道，所述排堵通道的一端位于所述接觸環體的外壁上，另一端從所述接觸環體內延伸至所述外環槽處，并從所述外環槽外壁上穿出，穿出部分的位置對應所述附屬槽設置，所述接觸環體內壁上設有摩擦件，摩擦件為尼龍刷毛或者凸起條。

8、優選的，為了避免塵土雜質堵塞收集槽以及排堵通道，所述罐體的底部之間固定有底隔板，底隔板用于在接觸環體下方形成一個相對封閉的空間，有利于塵土排出，所述罐體內的底部固定有高壓氣盒，所述高壓氣盒分別位于所述排堵通道的下方，所述高壓氣盒的上表面和所述接觸環體相貼合，所述高壓氣盒通過管道和外部高壓氣源相連通。

9、優選的，為了便于為各個接觸環體提供不同的轉動速度，所述驅動組件包括通過支撐板轉動安裝在所述罐體內壁上的限位輪，所述限位輪的轉軸部分上設有限位齒輪，所述罐體內壁上設有驅動桿，所述驅動桿上設有和所述驅動齒輪相嚙合的驅動，所述限位輪的外壁和所述接觸環體外壁相接觸，單個所述接觸環體外均分布有3個以上所述限位輪，所述罐體外壁上固定有輸出軸和所述驅動桿相連接的動力電機，在本裝置內能夠根據需求為接觸環體提供不同的旋轉速度，具體方式為利用不同速度的驅動桿進行驅動以及在相同的驅動桿上使用不同的齒數比來進行不同的驅動效果。

10、優選的，為了增強裝置功能性，提升產品質量，所述罐體上靠近所述出料口的一端滑動卡接抽拉盒，所述抽拉盒上方通過隔板安裝有氣流扇，所述隔板的底部向一側延伸有導流隔板，未經處理的中藥飲片常含有泥沙和腐皮等雜質，通常泥沙雜質在脫離中藥飲片后能夠下沉掉落，而腐皮多和中藥飲片混雜難以分離，因此還需要進一步的進行分離處理，這樣會增加處理工序，十分影響生產效率，導流隔板的外形應順應接觸環體的尺寸，用于引導氣流在接觸環體內壁處環繞，并吹至翻滾的飲片處，為了進一步提升翻滾效果，位于出料口處的接觸環體優選提供單獨動力驅動，從而保證能夠形成揚起飲片的效果。

11、本實用新型的有益效果為：首先能夠持續的對中藥飲片進行除塵處理，并且能夠根據需求調整接觸環體的配速，改變中藥飲片的翻轉強度和翻轉時長，對中藥飲片進行高效除塵，而且能夠收集含塵空氣，提升除塵效果和除塵效率。

技術特征：

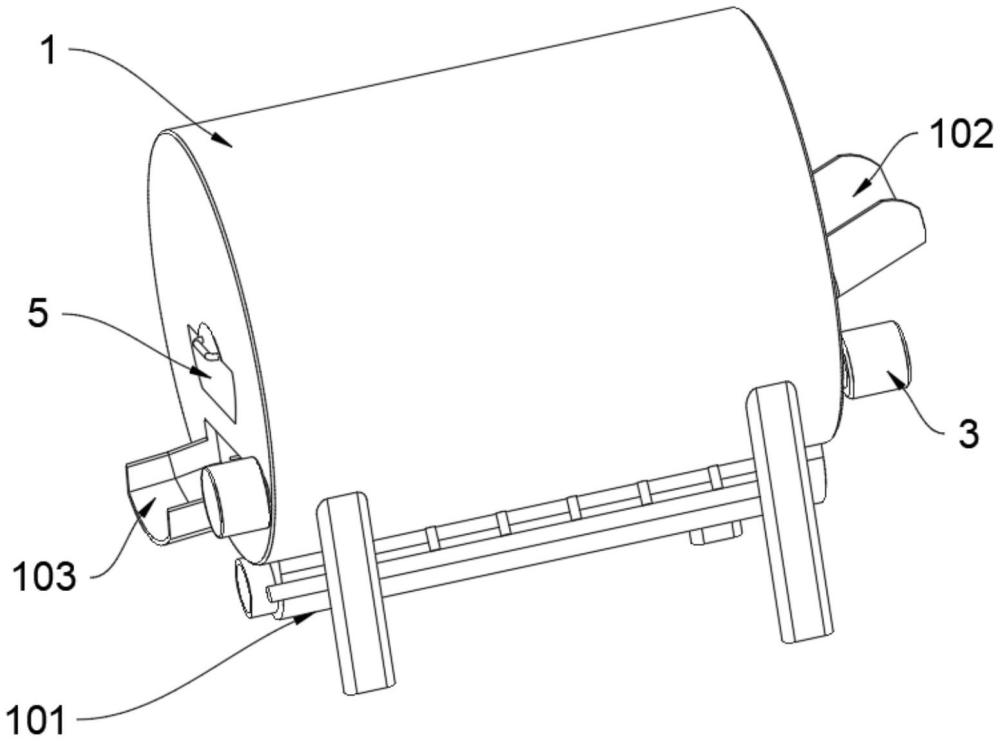

1.一種中藥飲片生產用預處理除塵裝置，包括橫置的罐體(1)，其特征在于：所述罐體(1)兩端內壁之間旋轉卡接有接觸環體(2)，所述罐體(1)的兩端內壁上均設有卡接所述接觸環體(2)的側板，所述罐體(1)內壁上固定有控制所述接觸環體(2)旋轉的驅動組件(3)，所述接觸環體(2)內壁上開設有一端靠近邊緣的集塵槽(201)，所述集塵槽(201)靠近邊緣處開設有貫穿所述接觸環體(2)的排塵孔(202)，所述罐體(1)的底部設有收集槽(101)，所述收集槽(101)的一端開設有負壓源管口。

2.如權利要求1所述的中藥飲片生產用預處理除塵裝置，其特征在于：所述罐體(1)的一端中心處開設有進料口(102)，另一端端面下部設有出料口(103)，所述罐體(1)的兩端底部均固定有支撐腳，所述出料口(103)處的對應的所述支撐腳高度低于所述進料口(102)處的所述支撐腳。

3.如權利要求2所述的中藥飲片生產用預處理除塵裝置，其特征在于：所述接觸環體(2)設有3個以上，依次對接排列在所述罐體(1)的兩端內壁之間。

4.如權利要求3所述的中藥飲片生產用預處理除塵裝置，其特征在于：所述接觸環體(2)的一端內壁開設有內環槽，另一端外壁上開設有外環槽，相鄰的所述接觸環體(2)之間的所述內環槽和所述外環槽相卡接重疊。

5.如權利要求4所述的中藥飲片生產用預處理除塵裝置，其特征在于：所述集塵槽(201)靠近邊緣的一端位于所述內環槽內，所述集塵槽(201)均勻分布在所述接觸環體(2)內，且開設數量在12個以上，所述內環槽內開設有和所述集塵槽(201)相連通的附屬槽(203)。

6.如權利要求5所述的中藥飲片生產用預處理除塵裝置，其特征在于：所述接觸環體(2)內設有排堵通道(204)，所述排堵通道(204)的一端位于所述接觸環體(2)的外壁上，另一端從所述接觸環體(2)內延伸至所述外環槽處，并從所述外環槽外壁上穿出，穿出部分的位置對應所述附屬槽(203)設置，所述接觸環體(2)內壁上設有摩擦件(205)。

7.如權利要求6所述的中藥飲片生產用預處理除塵裝置，其特征在于：所述罐體(1)的底部之間固定有底隔板(104)，所述罐體(1)內的底部固定有高壓氣盒(4)，所述高壓氣盒(4)分別位于所述排堵通道(204)的下方，所述高壓氣盒(4)的上表面和所述接觸環體(2)相貼合，所述高壓氣盒(4)通過管道和外部高壓氣源相連通。

8.如權利要求7所述的中藥飲片生產用預處理除塵裝置，其特征在于：所述驅動組件(3)包括通過支撐板(301)轉動安裝在所述罐體(1)內壁上的限位輪(302)，所述限位輪(302)的轉軸部分上設有限位齒輪，所述罐體(1)內壁上設有驅動桿(303)，所述驅動桿(303)上設有和所述驅動齒輪相嚙合的驅動，所述限位輪(302)的外壁和所述接觸環體(2)外壁相接觸，單個所述接觸環體(2)外均分布有3個以上所述限位輪(302)，所述罐體(1)外壁上固定有輸出軸和所述驅動桿(303)相連接的動力電機(304)。

9.如權利要求8所述的中藥飲片生產用預處理除塵裝置，其特征在于：所述罐體(1)上靠近所述出料口(103)的一端滑動卡接抽拉盒(5)，所述抽拉盒(5)上方通過隔板安裝有氣流扇(6)，所述隔板的底部向一側延伸有導流隔板(601)。

技術總結
本技術公開了一種中藥飲片生產用預處理除塵裝置，涉及中藥飲片預處理裝置技術領域，包括橫置的罐體，罐體兩端內壁之間旋轉卡接有接觸環體，罐體的兩端內壁上均設有卡接接觸環體的側板，罐體內壁上固定有控制接觸環體旋轉的驅動組件，接觸環體內壁上開設有一端靠近邊緣集塵槽，集塵槽靠近邊緣處開設有貫穿接觸環體的排塵孔，罐體的底部設有收集槽，收集槽的一端開設有負壓源管口，罐體的一端中心處開設有進料口，另一端端面下部設有出料口，本技術能夠持續的對中藥飲片進行除塵處理，并且能夠根據需求調整接觸環體的配速，改變中藥飲片的翻轉強度和翻轉時長，對中藥飲片進行高效除塵，而且能夠收集含塵空氣，提升除塵效果和除塵效率。

技術研發人員：張學紅,張磊,李豐杰,虞云義,張靜
受保護的技術使用者：亳州市京皖中藥飲片廠
技術研發日：20240629
技術公布日：2025/4/28
