本發明具體為一種基于雙能xrt透射技術的礦石揀選設備及礦石識別方法，涉及選礦。

背景技術：

1、新開采的礦石含有大量的脈石和喪失提取價值的低品位礦石，為了便于表述，以上脈石和低品位礦石統稱為廢石。礦石揀選設備的作用是將廢石分離出來，只保留具有提取價值的中高品位礦石，這些中高品位礦石包括鑲嵌或包裹在脈石內的礦石。礦石揀選的意義不僅體現在節能環保和降本增效上，還對資源的可持續利用具有深遠的影響。據測算，礦石揀選可減小30-50%的能源消耗和尾礦排放，相當于降低了15-30%的選礦成本，大幅提高了資源的利用率。

2、礦石揀選設備的工作原理是利用x射線在不同物質中的穿透特性，x射線的穿透特性與礦物的密度、原子序數和厚度相關。x射線對高密度或高原子序數礦物（如金屬礦石）的穿透性低，探測器能夠探測得到灰度較大的影相；x射線對低密度礦物（如石英石、脈石）的穿透性高，探測器能夠探測得到灰度較小的影相。

3、現有的礦石揀選設備主要由進料斗、傳送帶、x射線源、探測器、工業照相機、圖像識別及定位跟蹤系統、氣排槍吹選系統組成，在料斗內盛放有礦石顆粒，傳送帶的作用是帶動礦石顆粒向前移動，x射線源和探測器的作用是獲得礦石顆粒的透射影相或熒光光譜，圖像識別及定位跟蹤系統的作用是識別、定位和跟蹤廢石，氣排槍吹選系統的作用是將廢石分揀出來。但是在實際使用中發現，現有礦石揀選設備存在以下缺陷：

4、1、現有礦石揀選設備只能對礦石顆粒進行單角度照射，系統無法全面獲取礦物在礦石顆粒內的三維分布信息，有可能低估或高估礦石的品位。例如，高密度礦物集中在投影較小的區域時，其它區域的低透射性信號會拉低對礦石品位的整體判斷。再例如，高密度礦物分散在厚度較大的區域時，大厚度的低穿透性信號會拉高對礦石品位的整體判斷。低估礦石的品位會造成礦石資源的損失，高估礦石的品位會提高能源消耗和尾礦排放。

5、2、現有礦石識別方法都是根據透射影像中有沒有目標礦物顯示，以及目標礦物顯示區域的大小來區分精礦石和廢石，這種識別方法忽視了目標礦物在礦石顆粒內的占比，有可能將體積大的低品位礦石識別為精礦石，將體積小的中高品位礦石識別為廢石。

6、3、礦石顆粒隨機散落在傳送帶上，圖像識別及定位跟蹤系統和氣排槍吹選系統難于精準分揀廢石。

7、4、礦石顆粒有時會堆疊在傳送帶上，此時會發生識別和分揀錯誤。

8、檢索文獻：

9、中國專利：cn?108067439?a

10、中國專利：cn?118926129?a

11、中國專利：cn?118142876?a

12、中國專利：cn?118287399?a

13、xrt智能揀選機在凡口鉛鋅礦的試驗研究?《礦業研究與開發》2019年第12期

14、中國xrt智能預選拋廢技術應用研究與實踐?《金屬礦山》2024年第8期

技術實現思路

1、為了克服背景技術中的不足，本發明公開了一種基于雙能xrt透射技術的礦石揀選設備及礦石識別方法，其目的是：

2、1、對礦石顆粒進行多角度照射，準確獲取礦物在礦石顆粒內的分布情況；

3、2、以目標礦物與礦石的體積比作為判定依據，提高對礦石顆粒的識別精度；

4、2、簡化結構，提高揀選的準確性，避免礦石顆粒出現堆疊。

5、本發明采用如下技術方案：

6、技術方案1：

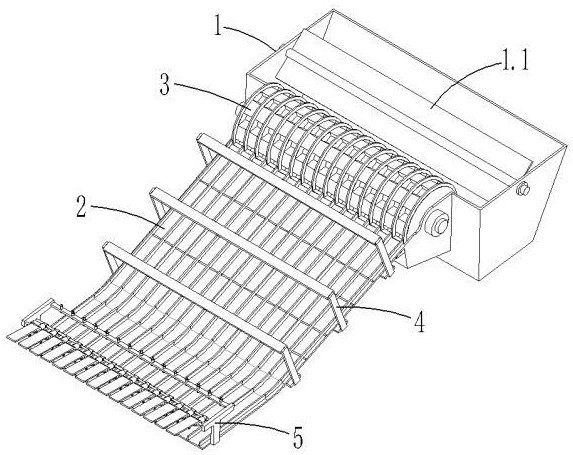

7、一種基于雙能xrt透射技術的礦石揀選設備，包括：

8、料箱，其內盛放有礦石顆粒；

9、多排橡膠滑槽，礦石顆粒可沿橡膠滑槽向下滾動；

10、上料滾筒，水平設置在料箱內，用于將料箱內的礦石顆粒逐個地投放在多排橡膠滑槽的坡頂部位；

11、至少三組由x射線源和探測器組成的成像單元，采用雙能xrt透射技術，用于獲取礦石顆粒在多排橡膠滑槽內向下滾動時的透射影像；

12、廢石識別系統，用于識別廢石和標記廢石所在的橡膠滑槽；

13、擋選系統，包括對應設置在橡膠滑槽坡底部位的傳感器和擋選機構，當擋選系統得知某條橡膠滑槽內存在廢石，且傳感器感應到該廢石進入坡底部位，擋選機構動作，改變?cè)搹U石的拋落軌跡。

14、實施技術方案1后，本發明產生的有益效果是：

15、1、橡膠滑槽具有足夠大的摩擦力，可使礦石顆粒產生滾動而不是滑動。其次，橡膠滑槽作為礦石顆粒的載體具有均勻的低透射特性，可排除載體對透射影像的干擾。還有，橡膠滑槽具有擋邊，一是擋邊可約束礦石顆粒的滾動路線，使礦石顆粒只能在某條橡膠滑槽內滾動；二是擋邊可在透射影像上顯示出平行的暗條紋，有助于廢石識別系統和擋選系統定位廢石出現在哪條橡膠滑槽內。

16、2、現有技術中，當x射線源照射礦石顆粒時，礦石顆粒要么是隨傳送帶平動，要么是處于拋落狀態。本發明通過橡膠滑槽使礦石顆粒產生滾動，在不影響生產效率的情況下可獲得多幅礦石顆粒在不同滾動角度下的透射影像，進而通過影像解析準確獲取礦物在礦石顆粒內的分布情況。

17、3、相比xrf透射技術，雙能xrt透射技術能夠產生高能射線和低能射線，在雙能射線的照射下，同一原子序數的物質對低能射線和高能射線的吸收程度不同，這樣就可以通過對比將目標礦物與其它物質區分開，形成灰度區別明顯的目標礦物分布區域。

18、4、相比現有技術，本發明不需要工業照相機和復雜的定位跟蹤系統，僅通過橡膠滑槽和傳感器就可提高揀選的可靠性和準確性。

19、5、上料滾筒可保證每次僅有一個礦石顆粒進入橡膠滑槽內，解決了礦石顆粒容易出現堆疊的問題。

20、基于技術方案1的改進技術方案2：在多排橡膠滑槽的槽底面上設置有用于阻絆礦石顆粒，使礦石顆粒產生滾動的橫絆條，橫絆條設置在相鄰的兩個成像單元之間。

21、實施技術方案2后，其產生的有益效果是：在特殊情況下，礦石顆粒有可能在橡膠滑槽內滑動，設置橫絆條可迫使礦石顆粒滾動。

22、基于技術方案1的改進技術方案3：在上料滾筒的筒面上沿周向陣列設置有多排僅能容納一個礦石顆粒的容石腔，上料滾筒轉動時，通過容石腔將料箱內的礦石顆粒逐個地投放在多排橡膠滑槽的坡頂部位。

23、實施技術方案3后，其產生的有益效果是：設置容石腔可保證上料滾筒在轉動時僅有一個礦石顆粒進入橡膠滑槽內。

24、基于技術方案3的改進技術方案4：在料箱內設置有可水平轉動的撥料板，撥料板用于將礦石顆粒向上料滾筒一側撥動，使礦石顆粒進入容石腔內。

25、實施技術方案4后，其產生的有益效果是：在料箱內設置撥料板，有助于礦石顆粒進入容石腔內，不留空位。

26、應用于技術方案1-4的一種礦石識別方法，通過解析礦石顆粒在不同滾動角度下的透射影像，求出目標礦物或其伴生礦物體積與礦石顆粒體積比，若該體積比大于揀選閾值，則判定該礦石顆粒為精礦石；若該體積比大于揀選閾值，則判定該礦石顆粒為廢石。

27、實施上述礦石識別方法后，本發明產生的有益效果是：

28、本礦石識別方法不是依靠目標礦物顯示區域的大小來區分精礦石和廢石，也不是依靠目標礦物顯示區域與礦石輪廓的面積比來區分精礦石和廢石，而是以目標礦物或其伴生礦物體積與礦石顆粒體積之比作為揀選標準，這種以體積比作為揀選閾值的礦石識別方法能夠真實體現礦石的含礦量，不會造成礦石品位的錯估。

29、對于金礦石等貴金屬礦石來說，礦含量本身就很小，如果將金礦石作為目標礦物，很難在透射影像中顯示出來。金的伴生礦物有銀、銅、鉛、鋅、黃鐵礦、方鉛礦、閃鋅礦、黃銅礦等，這些伴生礦物的含量高，且與金礦石的形成密切相關，可替代金元素作為礦石?的識別依據。

30、基于上述礦石識別方法的實施方案1：獲取各透射影像中礦石顆粒的投影輪廓和目標礦物的投影形狀，通過濾波反投影算法或迭代重建算法重建礦石顆粒和目標礦物的立體結構，然后分別求出目標礦物和礦石顆粒的體積以及體積比。

31、實施方案1的優點是能夠直觀地展現目標礦物的三維構造，缺點是計算量大、系統響應時間慢、容易出現偽影。

32、基于上述礦石識別方法的實施方案2：選取三幅透射影像，通過統計所在區域內的像素?cái)?shù)量得到礦石顆粒輪廓的投影面積以及目標礦物分布區域的投影面積然后根據公式估算目標礦物分布區域的體積與礦石顆粒體積v之比。

33、實施方案2適用于礦石顆粒和目標礦物的形狀都接近正方體或長方體的情況，其優點是計算量小、可在極短時間內計算出體積比，其缺點是誤差大。

34、基于上述礦石識別方法的實施方案3：選取一幅透射影像，將礦石顆粒的投影輪廓分為脈石分布區域和目標礦物分布區域，并通過統計所在區域內的像素?cái)?shù)量得到礦石顆粒輪廓的投影面積s，以及目標礦物分布區域的投影面積；以脈石分布區域內的平均灰度為基準求得礦石顆粒的平均厚度h，以目標礦物分布區域內的平均灰度為基準求得目標礦物分布區域的平均厚度，然后根據公式計算目標礦物分布區域的體積與礦石顆粒體積v的體積比。選取多幅透射影像，并計算目標礦物分布區域的體積與礦石顆粒體積比，然后以各體積比的平均體積比作為目標礦物與礦石顆粒的體積比。

35、實施方案3的優點是適用性廣、計算量小、系統響應時間快、誤差小，是較為理想且具有實用價值的方法。
