本發明涉及建筑工程，特別是涉及一種砂石混合物篩分裝置及砂石篩分方法。

背景技術：

1、對砂石進行篩分是砂石生產、加工以及使用過程中一個至關重要的環節。這一過程不僅關乎到砂石產品的質量和性能，還直接影響到后續混凝土或其他建筑材料的生產質量和使用效果。受環境條件影響，有時需要對濕潤狀態的砂石混合物進行篩分，目前，對濕潤的砂石混合物進行篩分時，往往是先洗滌濕潤狀態的砂石混合物，由于石材表面粘附的砂子較多，洗滌砂石混合物時所消耗的水量較大，造成了水資源的浪費。

技術實現思路

1、本發明所要解決的技術問題是：目前，對濕潤的砂石混合物進行篩分時，耗水量較大，造成了水資源的浪費。

2、為了解決上述技術問題，本發明的目的是提供一種砂石混合物篩分裝置，包括輸料裝置、第一烘干裝置、篩分裝置和噴淋裝置；

3、所述輸料裝置具有用于輸送砂石混合物的輸料腔；

4、所述第一烘干裝置用于烘干所述輸料腔中的所述砂石混合物；

5、所述篩分裝置具有上下傾斜或豎直布置的篩分腔，所述篩分腔中設有閘板，所述閘板將所述篩分腔隔設為上下間隔布置的上部腔體和下部腔體，所述上部腔體的上端與所述輸料腔的出料端連通，所述上部腔體中設有石塊篩分模組，所述下部腔體中設有砂體篩分模組；

6、所述噴淋裝置設置于所述上部腔體，所述噴淋裝置用于對篩分后的石塊進行沖洗；

7、其中，開啟所述閘板，被所述石塊篩分模組篩離的砂體落入所述下部腔體；關閉所述閘板，所述噴淋裝置噴淋殘留于所述石塊篩分模組上的石塊。

8、作為優選方案，所述閘板上下傾斜布置，所述篩分裝置具有出水口，所述出水口與所述上部腔體的底部連通且靠近所述閘板的下端布置。

9、作為優選方案，所述砂石混合物篩分裝置還包括第二烘干裝置，所述第二烘干裝置用于烘干所述上部腔體中的、沖洗后的所述石塊。

10、作為優選方案，所述輸料裝置包括輸料帶和蓋設在所述輸料帶上的密封殼，所述密封殼與所述輸料帶圍合成所述輸料腔。

11、作為優選方案，所述砂石混合物篩分裝置還包括第一激振裝置，所述第一激振裝置用于帶動所述輸送帶振動。

12、作為優選方案，所述第一烘干裝置包括熱風機，所述熱風機的出風端與所述輸料腔連通。

13、作為優選方案，所述砂石混合物篩分裝置還包括排氣管，所述排氣管的一端與所述輸料腔連通，另一端連通外界。

14、作為優選方案，所述砂石混合物篩分裝置還包括第二激振裝置，所述篩分裝置設置于所述第二激振裝置上。

15、一種砂石篩分方法，采用上述的砂石混合物篩分裝置，所述砂石篩分方法包括以下步驟：

16、開啟閘板且關閉噴淋裝置；

17、開啟輸料裝置和第一烘干裝置，向輸料腔中加入砂石混合物體；

18、在石塊篩分模組上積存一定量的石塊后，關閉輸料裝置和第一烘干裝置；

19、關閉閘板且開啟噴淋裝置，對石塊篩分模組上的石塊進行噴淋。

20、作為優選方案，所述砂石混合物篩分裝置還包括第二烘干裝置，對石塊篩分模組上的石塊進行噴淋后，開啟第二烘干裝置，烘干被沖洗后的所述石塊。

21、與現有技術相比，本發明的有益效果在于：

22、本發明的砂石混合物篩分裝置，包括輸料裝置、第一烘干裝置、篩分裝置和噴淋裝置；輸料裝置具有用于輸送砂石混合物的輸料腔；第一烘干裝置用于烘干輸料腔中的砂石混合物；篩分裝置具有上下傾斜或豎直布置的篩分腔，篩分腔中設有閘板，閘板將篩分腔隔設為上下間隔布置的上部腔體和下部腔體，上部腔體的上端與輸料腔的出料端連通，上部腔體中設有石塊篩分模組，下部腔體中設有砂體篩分模組；噴淋裝置設置于上部腔體，噴淋裝置用于對篩分后的石塊進行沖洗；開啟閘板，被石塊篩分模組篩離的砂體落入下部腔體；關閉閘板，噴淋裝置噴淋殘留于石塊篩分模組上的石塊，經烘干和篩分后，石塊外側殘留的砂體較少，因此噴淋用水量較少，閘板關閉能夠避免噴淋水進入下部腔體，保證了砂體的干燥，利于對砂體篩分模組對砂體進行篩分。

技術特征：

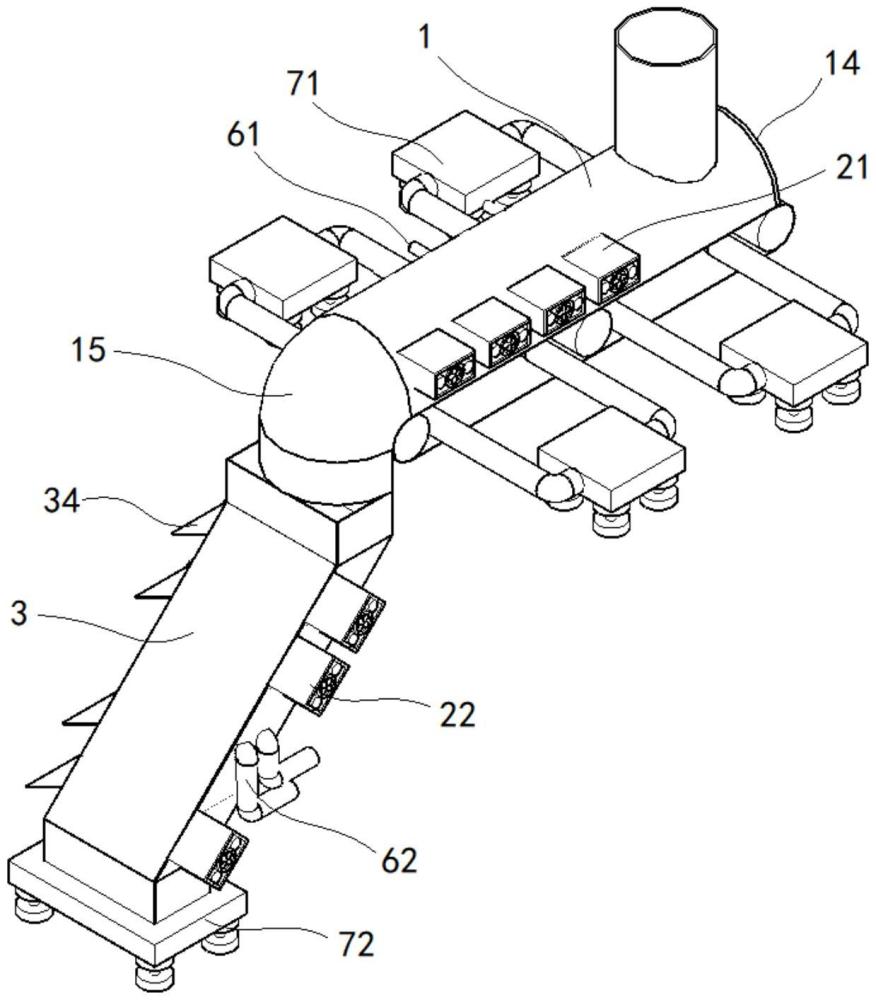

1.一種砂石混合物篩分裝置，其特征在于，包括輸料裝置(1)、第一烘干裝置(21)、篩分裝置(3)和噴淋裝置(4)；

2.根據權利要求1所述的砂石混合物篩分裝置，其特征在于，所述閘板(5)上下傾斜布置，所述篩分裝置(3)具有出水口，所述出水口與所述上部腔體(311)的底部連通且靠近所述閘板(5)的下端布置。

3.根據權利要求1所述的砂石混合物篩分裝置，其特征在于，所述砂石混合物篩分裝置還包括第二烘干裝置(22)，所述第二烘干裝置(22)用于烘干所述上部腔體(311)中的、沖洗后的所述石塊。

4.根據權利要求1所述的砂石混合物篩分裝置，其特征在于，所述輸料裝置(1)包括輸料帶(12)和蓋設在所述輸料帶(12)上的密封殼(13)，所述密封殼(13)與所述輸料帶(12)圍合成所述輸料腔(11)。

5.根據權利要求4所述的砂石混合物篩分裝置，其特征在于，所述砂石混合物篩分裝置還包括第一激振裝置(71)，所述第一激振裝置(71)用于帶動所述輸送帶振動。

6.根據權利要求4所述的砂石混合物篩分裝置，其特征在于，所述第一烘干裝置(21)包括熱風機，所述熱風機的出風端與所述輸料腔(11)連通。

7.根據權利要求4所述的砂石混合物篩分裝置，其特征在于，所述砂石混合物篩分裝置還包括排氣管(61)，所述排氣管(61)的一端與所述輸料腔(11)連通，另一端連通外界。

8.根據權利要求1所述的砂石混合物篩分裝置，其特征在于，所述砂石混合物篩分裝置還包括第二激振裝置(72)，所述篩分裝置(3)設置于所述第二激振裝置(72)上。

9.一種砂石篩分方法，其特征在于，采用權利要求1至8任一項所述的砂石混合物篩分裝置，所述砂石篩分方法包括以下步驟：

10.根據權利要求9所述的砂石篩分方法，其特征在于，所述砂石混合物篩分裝置還包括第二烘干裝置(22)，對所述石塊篩分模組上的石塊進行噴淋后，開啟所述第二烘干裝置(22)，烘干被沖洗后的所述石塊。

技術總結
本發明涉及建筑工程技術領域，特別是涉及一種砂石混合物篩分裝置及砂石篩分方法，砂石混合物篩分裝置包括輸料裝置、第一烘干裝置、篩分裝置和噴淋裝置；輸料裝置具有用于輸送砂石混合物的輸料腔；第一烘干裝置用于烘干輸料腔中的砂石混合物；篩分裝置具有上下傾斜或豎直布置的篩分腔，篩分腔中設有閘板，閘板將篩分腔隔設為上下間隔布置的上部腔體和下部腔體，上部腔體的上端與輸料腔的出料端連通，上部腔體中設有石塊篩分模組，下部腔體中設有砂體篩分模組；噴淋裝置設置于上部腔體，噴淋裝置用于對篩分后的石塊進行沖洗；關閉閘板，噴淋裝置噴淋殘留于石塊篩分模組上的石塊，經烘干和篩分后，石塊外側殘留的砂體較少，因此噴淋用水量較少。

技術研發人員：賴勉亨,宋琢,盧德輝,任鳳鳴,黃志超,羅宇泰,譚湛良,程曦,吳曉玲,郭鉆
受保護的技術使用者：廣州一建建設集團有限公司
技術研發日：
技術公布日：2025/4/28
