本技術涉及煤氣化，尤其涉及一種高穩定性氣化爐。

背景技術：

1、煤氣化是指煤或焦炭、半焦等固體燃料在高溫常壓或加壓條件下與氣化劑反應，轉化為氣體產物和少量殘渣的過程。

2、煤氣化主要通過氣化爐進行加工使用，但是現有的氣化爐在使用時，由于內部溫度與外側空氣溫差較大，導致內外壓力不平衡，容易影響裝置內部運行的穩定，并且現有技術只對裝置底部進行限位支撐，無法從裝置中部進行可調節緊固支撐，影響支撐的及時調節。

3、因此，我們提供了一種高穩定性氣化爐。

技術實現思路

1、本實用新型的目的是針對上述存在的技術問題，提供一種高穩定性氣化爐，達到對裝置內部運行以及裝置整體進行保護的效果。

2、有鑒于此，本實用新型提供一種高穩定性氣化爐，包括外側支撐筒與運行爐，以及固定設置于所述外側支撐筒以及所述運行爐之間的電加熱絲，所述外側支撐筒以及所述運行爐同時固定連接有支撐底盤，所述外側支撐筒外側固定連接有若干個上端支撐架，所述上端支撐架中部設置有調整支撐頭，所述調整支撐頭一端固定連接有緊固支撐臂，所述支撐底盤上方設置有若干個角度支撐架，所述角度支撐架內側設置有下端輔助架，所述下端輔助架與所述緊固支撐臂固定連接，所述緊固支撐臂位于所述角度支撐架以及所述上端支撐架之間。

3、優選的，所述外側支撐筒外側固定連接有電連接頭，所述電連接頭用于所述電加熱絲與外側電源連通。

4、優選的，所述上端支撐架一側插接有上端支撐栓，所述上端支撐栓延伸出所述上端支撐架另一側，所述上端支撐栓相對兩端均螺紋旋合連接有緊固螺母，所述上端支撐架位于兩個所述緊固螺母之間。

5、優選的，所述上端支撐架內部設置有至少兩個輔助螺母，所述調整支撐頭位于兩個所述輔助螺母之間，所述輔助螺母與所述上端支撐栓螺紋旋合連接。

6、優選的，所述下端輔助架內側螺紋旋合連接有若干個緊固螺栓，所述緊固螺栓延伸至所述下端輔助架另一側，所述緊固螺栓與所述角度支撐架螺紋旋合連接。

7、優選的，所述角度支撐架相對兩側均設置有輔助支撐塊，兩個所述輔助支撐塊同時與所述上端支撐栓插接，兩個所述輔助支撐塊位于兩個所述緊固螺母之間，所述上端支撐栓與所述角度支撐架螺紋旋合連接。

8、優選的，所述支撐底盤上端開設有支撐槽，所述角度支撐架以及所述輔助支撐塊均位于所述支撐槽內部，所述角度支撐架一側螺紋旋合連接有緊固栓，所述緊固栓延伸至所述支撐槽內部并與其螺紋旋合連接。

9、優選的，所述支撐底盤上端固定連接有若干個傾斜支撐塊，所述傾斜支撐塊靠近所述角度支撐架的一側與所述上端支撐栓螺紋旋合連接，所述上端支撐栓與所述角度支撐架插接，所述上端支撐栓插接有傾斜輔助塊，所述傾斜輔助塊用于所述緊固螺母與所述上端支撐栓的轉動緊固。

10、與現有技術相比，本實用新型提供了一種高穩定性氣化爐，具備以下有益效果：

11、1.本實用新型，通過在外側支撐筒對運行爐的隔離保護下以及外側支撐筒與運行爐之間的電加熱絲對外側溫度的隔離下，能夠將運行爐內部與外側空氣進行隔離，保證其內部運行的穩定正常，同時通過在多個可調節緊固支撐臂的支撐下能夠達到對外側支撐筒與運行爐本身的穩定性進行隨時加固。

12、2.本實用新型，通過將電加熱絲通電后進行發熱，使其達到與運行爐內部運行時溫度一致的狀態，從而通過在外側支撐筒與運行爐的密封連接下，使得外側支撐筒與運行爐內部的溫度處于與運行爐內部相持平的狀態，再當外側支撐筒外側不同溫度的空氣與裝置進行接觸時，產生的水珠只附著在外側支撐筒本體上，不會對運行爐表面產生影響，從而保證運行爐內部的穩定。

13、3.本實用新型，通過在下端輔助架與調整支撐頭以及緊固支撐臂的相互相連接支撐下，以及通過對角度支撐架進行角度調節達到對調整支撐頭本身支撐角度進行調節，從而通過外側保證外側支撐筒以及運行爐進行使用放置時本身位置的穩定以及牢靠，達到從多方面對裝置進行穩定運行支撐的效果。

14、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型結構簡單，操作方便。

技術特征：

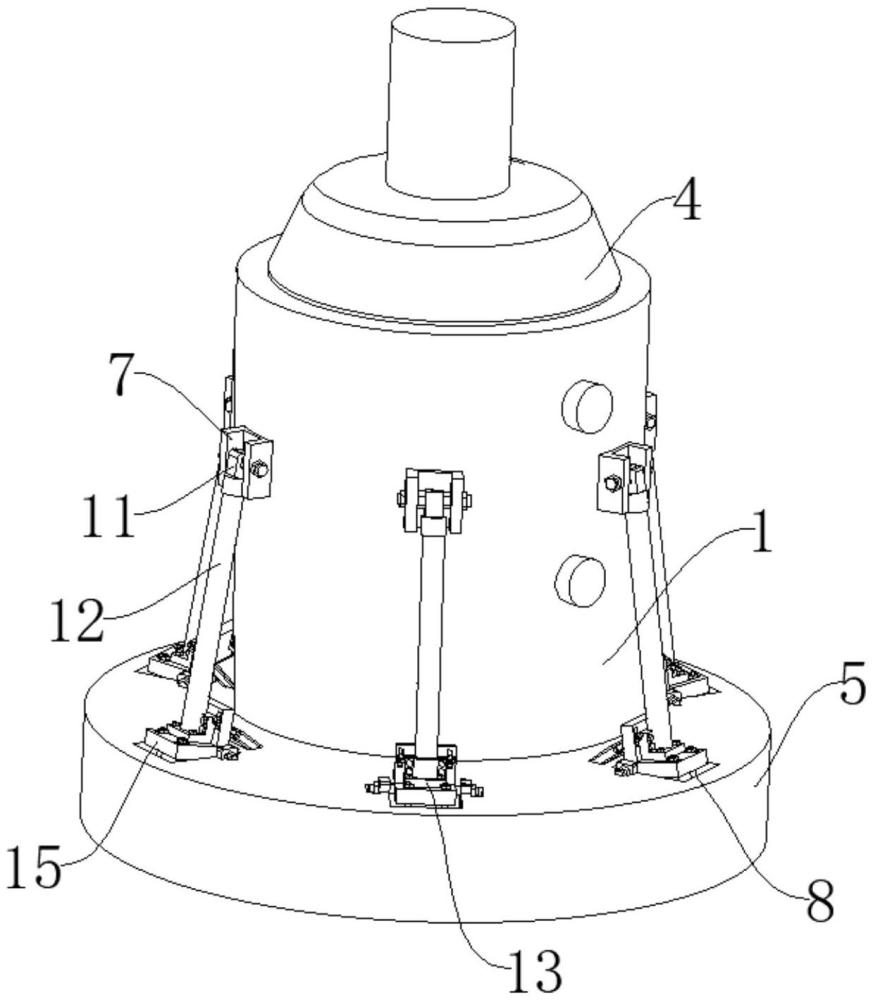

1.一種高穩定性氣化爐，包括外側支撐筒(1)與運行爐(4)，以及固定設置于所述外側支撐筒(1)以及所述運行爐(4)之間的電加熱絲(3)，其特征在于，所述外側支撐筒(1)以及所述運行爐(4)同時固定連接有支撐底盤(5)，所述外側支撐筒(1)外側固定連接有若干個上端支撐架(7)，所述上端支撐架(7)中部設置有調整支撐頭(11)，所述調整支撐頭(11)一端固定連接有緊固支撐臂(12)，所述支撐底盤(5)上方設置有若干個角度支撐架(15)，所述角度支撐架(15)內側設置有下端輔助架(13)，所述下端輔助架(13)與所述緊固支撐臂(12)固定連接，所述緊固支撐臂(12)位于所述角度支撐架(15)以及所述上端支撐架(7)之間。

2.根據權利要求1所述的一種高穩定性氣化爐，其特征在于，所述外側支撐筒(1)外側固定連接有電連接頭(2)，所述電連接頭(2)用于所述電加熱絲(3)與外側電源連通。

3.根據權利要求1所述的一種高穩定性氣化爐，其特征在于，所述上端支撐架(7)一側插接有上端支撐栓(8)，所述上端支撐栓(8)延伸出所述上端支撐架(7)另一側，所述上端支撐栓(8)相對兩端均螺紋旋合連接有緊固螺母(9)，所述上端支撐架(7)位于兩個所述緊固螺母(9)之間。

4.根據權利要求3所述的一種高穩定性氣化爐，其特征在于，所述上端支撐架(7)內部設置有至少兩個輔助螺母(10)，所述調整支撐頭(11)位于兩個所述輔助螺母(10)之間，所述輔助螺母(10)與所述上端支撐栓(8)螺紋旋合連接。

5.根據權利要求1所述的一種高穩定性氣化爐，其特征在于，所述下端輔助架(13)內側螺紋旋合連接有若干個緊固螺栓(14)，所述緊固螺栓(14)延伸至所述下端輔助架(13)另一側，所述緊固螺栓(14)與所述角度支撐架(15)螺紋旋合連接。

6.根據權利要求4所述的一種高穩定性氣化爐，其特征在于，所述角度支撐架(15)相對兩側均設置有輔助支撐塊(16)，兩個所述輔助支撐塊(16)同時與所述上端支撐栓(8)插接，兩個所述輔助支撐塊(16)位于兩個所述緊固螺母(9)之間，所述上端支撐栓(8)與所述角度支撐架(15)螺紋旋合連接。

7.根據權利要求6所述的一種高穩定性氣化爐，其特征在于，所述支撐底盤(5)上端開設有支撐槽(6)，所述角度支撐架(15)以及所述輔助支撐塊(16)均位于所述支撐槽(6)內部，所述角度支撐架(15)一側螺紋旋合連接有緊固栓(17)，所述緊固栓(17)延伸至所述支撐槽(6)內部并與其螺紋旋合連接。

8.根據權利要求7所述的一種高穩定性氣化爐，其特征在于，所述支撐底盤(5)上端固定連接有若干個傾斜支撐塊(18)，所述傾斜支撐塊(18)靠近所述角度支撐架(15)的一側與所述上端支撐栓(8)螺紋旋合連接，所述上端支撐栓(8)與所述角度支撐架(15)插接，所述上端支撐栓(8)插接有傾斜輔助塊(19)，所述傾斜輔助塊(19)用于所述緊固螺母(9)與所述上端支撐栓(8)的轉動緊固。

技術總結
本技術公開了一種高穩定性氣化爐，包括外側支撐筒與運行爐，以及固定設置于所述外側支撐筒以及所述運行爐之間的電加熱絲，所述外側支撐筒以及所述運行爐同時固定連接有支撐底盤，所述外側支撐筒外側固定連接有若干個上端支撐架，所述上端支撐架中部設置有調整支撐頭，所述調整支撐頭一端固定連接有緊固支撐臂，所述支撐底盤上方設置有若干個角度支撐架，所述角度支撐架內側設置有下端輔助架，所述下端輔助架與所述緊固支撐臂固定連接，所述緊固支撐臂位于所述角度支撐架以及所述上端支撐架之間；本技術，通過外側保證外側支撐筒以及運行爐進行使用放置時本身位置的穩定以及牢靠，達到從多方面對裝置進行穩定運行支撐的效果。

技術研發人員：李俊,楊耀林,張學全,楊仕俠,馬正平,張毅,李新明
受保護的技術使用者：寧夏寶豐能源集團股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
