本發明涉及一種用于在內燃機的氣體噴射器的主吹入之后的再吹入(nacheinblasung)的情況下運行該氣體噴射器的方法。

背景技術：

1、氣體噴射器由現有技術在不同的構型中已知。在吹入氣態燃料的氣體噴射器中的問題在于，為了減少廢氣排放并且為了減小燃料需求，應當能夠實現再吹入。尤其是在內燃機的負荷點在轉速升高的情況下發生改變時，應當進行再吹入，以便能夠實現快速響應，尤其是渦輪增壓器的快速響應。在直接進行吹入的氣體噴射器中，在再吹入情況下的問題是提高的燃燒室壓力，因為再吹入通常在達到內燃機的上止點后不久進行。因此，提高的燃燒室壓力提供作用到氣體噴射器上的附加關閉力，在執行再吹入時，必須附加地克服該關閉力。在此，迄今氣體噴射器的電磁致動器的磁回路這樣設計尺寸，使得即使在再吹入的情況下也存在足夠的磁力。然而，這導致大的電磁致動器，其占用大的安裝空間，該安裝空間比對于實際噴射器運行所需的安裝空間大。

技術實現思路

1、與之相比，具有權利要求1特征的、根據本發明的用于在再吹入內燃機的燃燒室中時運行內燃機的向外打開的氣體噴射器的方法具有以下優點：用于氣體噴射器的電磁致動器可以設計得明顯更小。由此，可以節省氣體噴射器處的安裝空間，這尤其在直接進行吹入的氣體噴射器中是非常有利的，因為在內燃機的燃燒室附近，可供氣體噴射器使用的安裝空間少。此外，由于縮小的電磁致動器，氣體噴射器可以成本更有益地制造。根據本發明，這通過以下方式實現：在接著氣態燃料到燃燒室中的主吹入進行的再吹入的情況下，執行對氣體噴射器的改進的操控。在此，尤其是在電磁致動器的電壓水平恒定高的情況下，在第一步驟中，在提升階段(boostphase)中這樣操控電磁致動器，使得連續提高用于電磁致動器的電流直至提升階段結束。在另一步驟中，在接著提升階段進行的吸合階段中，使用于電磁致動器的電流保持恒定。在此，在相應于提升階段中的最大電流強度的水平上執行電流的恒定保持。由此，盡管在內燃機的上止點之后不久在氣體噴射器中的燃燒室壓力高，仍能夠在氣體噴射器的再吹入的情況下打開氣體噴射器并保持氣體噴射器打開，因為提高的致動器力補償了在氣體噴射器的再吹入期間降低的氣體壓力。

2、因此，在再吹入的情況下，在吸合階段中，可以提高電流水平，以便提供電磁致動器的在再吹入的情況下必要的力需求。在此，在電磁致動器的再吹入的情況下用于打開氣體噴射器的力需求必須克服復位彈簧的復位力和燃燒室壓力，其中，電磁致動器由氣體噴射器中的待吹入的氣態燃料的系統壓力支持。也就是說，由電磁致動器用于在再吹入中打開所需的力必須大于彈簧的復位力與燃燒室壓力之和減去氣體噴射器中的系統壓力的值。

3、從屬權利要求示出了本發明的優選擴展方案。

4、優選地，與在主吹入中相比，在再吹入的提升階段中存在相同或更高的電流水平，其中，尤其是在再吹入的吸合階段中的提高的電流需求由提升電容器和/或直流-直流轉換器來提供。優選地，在此，與在主吹入中相比，再吹入的提升電流連續時間相同或更長。因此，優選地，與主吹入相比，在再吹入的情況下達到更高的吸合電流水平。優選地，在吸合階段中的提高的電流需求由直流-直流轉換器和/或提升電容器來提供。提升電容器在內燃機的正常運行中已被充電，因此能夠在再吹入的情況下提供提高的電流需求。

5、進一步優選地，與氣體噴射器的主吹入相比，在再吹入的情況下，吸合階段的時長被縮短。這是可能的，因為在吸合階段中，電流水平更長時間地保持在提高的吸合電流上。

6、優選地，與氣體噴射器的主吹入相比，再吹入的吸合階段的時長被延長。

7、進一步優選地，與氣體噴射器的主吹入相比，在再吹入中，在提升階段中的電流水平被提高。因此，在提升階段結束時，與氣體噴射器的主吹入相比，達到更高的電流水平，由此可以以簡單的方式將在再吹入情況下在吸合階段中的電流水平也保持在與比主吹入相比更高的水平上。

8、替代地，與氣體噴射器的主吹入相比，在再吹入的情況下，在提升階段中的電流水平保持相同。然后，例如通過利用提升電容器來提供在再吹入的情況下在吸合階段中更高的電流水平。

9、進一步優選地，與氣體噴射器的主吹入相比，在再吹入的情況下，提升階段的時長被延長。由此，更多的時間可供用于在再吹入的情況下在提升階段中達到與主吹入相比更高的絕對電流水平。

10、為了能夠在氣體噴射器的再吹入期間將盡可能多的氣態燃料吹入燃燒室中，優選與氣體噴射器的主吹入相比，在氣體噴射器的再吹入的情況下氣體噴射器保持打開的保持階段被延長。

11、優選地，與氣體噴射器的主吹入相比，在氣體噴射器的再吹入的保持階段(在該保持階段中氣體噴射器保持打開)中的保持電流水平相同或更高。

12、優選地，內燃機的一個吹入循環僅包括一次主吹入和一次再吹入。也就是說，該吹入循環不包括預吹入。

13、進一步優選地，在改變內燃機的負荷點時并且尤其是在內燃機轉速提高時，使用根據本發明的方法。

14、進一步優選地，僅在達到內燃機的活塞的上止點之后進行再吹入。

15、此外，本發明涉及一種控制器，該控制器設置用于執行根據本發明的方法的步驟。

16、此外，本發明涉及一種計算機程序，該計算機程序具有程序代碼，當該計算機程序在計算機或相應的計算單元、例如根據本發明的控制器上運行時，該程序代碼執行根據本發明的方法的步驟。

17、此外，提出一種計算機程序產品，其具有根據本發明的計算機程序，該計算機程序存儲在機器可讀的數據載體或存儲介質上。

技術特征：

1.一種用于運行內燃機的向外打開的氣體噴射器的方法，所述氣體噴射器吹入氣態燃料并且具有用于操縱所述氣體噴射器的電磁致動器，其中，在再吹入中，所述氣態燃料在主吹入之后被吹入燃燒室中，在所述再吹入的情況下，執行以下步驟：

2.根據權利要求1所述的方法，其中，與在所述主吹入中相比，在所述再吹入的提升階段(a‘)中存在相同或更高的電流水平，并且其中，尤其是在所述再吹入的吸合階段(b‘)中的提高的電流需求由提升電容器和/或直流-直流轉換器來提供。

3.根據上述權利要求之一所述的方法，其中，與所述氣體噴射器的主吹入相比，所述再吹入的吸合階段(b‘)的時長被縮短。

4.根據上述權利要求之一所述的方法，其中，與所述氣體噴射器的主吹入相比，所述再吹入的吸合階段(b‘)的時長被延長。

5.根據上述權利要求之一所述的方法，其中，與所述氣體噴射器的主吹入相比，在所述再吹入的提升階段(a‘)中的電流水平被提高。

6.根據權利要求1至4之一所述的方法，其中，與所述氣體噴射器的主吹入相比，在所述再吹入的提升階段(a‘)中的電流水平保持相同。

7.根據上述權利要求之一所述的方法，其中，與所述氣體噴射器的主吹入相比，所述再吹入的提升階段(a‘)的時長被延長。

8.根據上述權利要求之一所述的方法，其中，與所述氣體噴射器的主吹入相比，所述氣體噴射器的再吹入的保持階段(c‘)被延長，在所述保持階段中，所述氣體噴射器保持打開。

9.根據上述權利要求之一所述的方法，其中，與所述氣體噴射器的主吹入相比，在所述氣體噴射器的再吹入的保持階段(c‘)中的保持電流水平相同或更高，在所述保持階段中，所述氣體噴射器保持打開。

10.一種控制器，其設置用于執行根據上述權利要求之一所述的方法的步驟。

11.一種計算機程序，其具有程序代碼，當所述計算機程序在計算機或相應的計算單元、例如控制器上運行時，所述程序代碼執行根據權利要求1至9之一所述的方法的步驟。

12.一種計算機程序產品，其具有根據權利要求11所述的計算機程序，所述計算機程序存儲在機器可讀的數據載體或存儲介質上。

技術總結

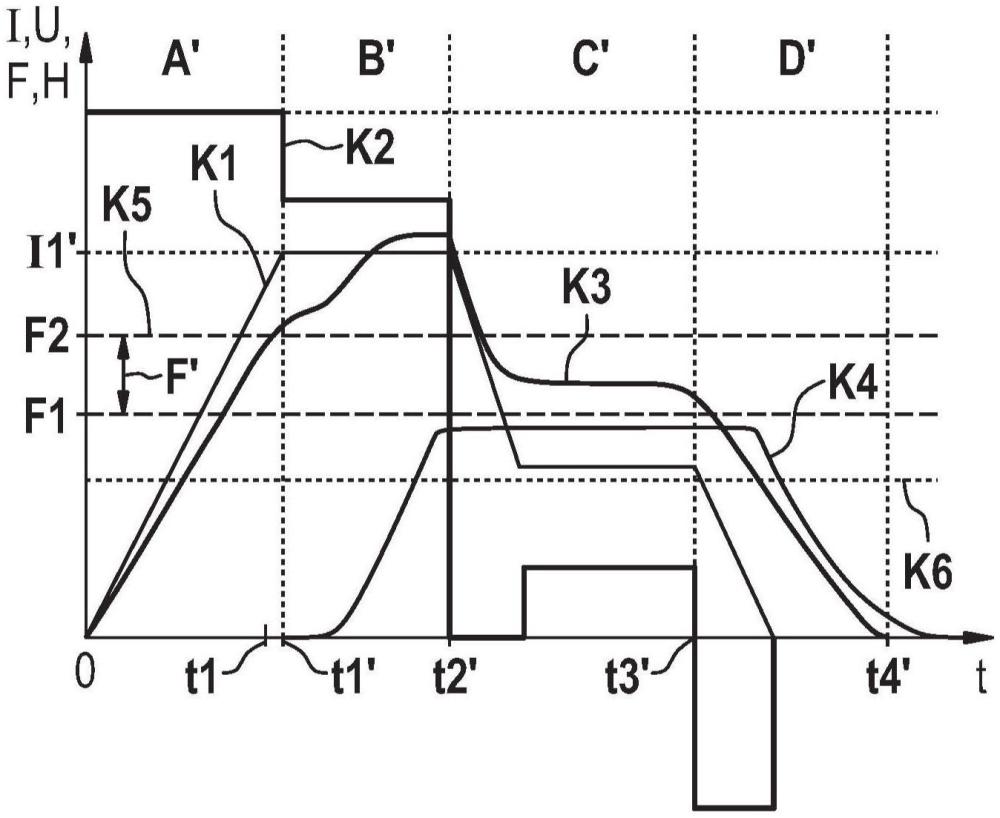

本發明涉及一種用于運行內燃機的氣體噴射器的方法，所述氣體噴射器吹入氣態燃料并且具有用于操縱所述氣體噴射器的電磁致動器，其中，在再吹入中，所述氣態燃料在主吹入之后被吹入燃燒室中，在所述再吹入的情況下，執行以下步驟：在提升階段(A‘)中操控所述電磁致動器，使得用于所述電磁致動器的電流(I)連續提高直至所述提升階段(A‘)結束，并且在所述電磁致動器的吸合階段(B‘)中，將電流(I)恒定保持在與所述提升階段(A‘)中的最大電流強度相應的水平上，以便通過所述電磁致動器的提高的致動器力來補償在所述氣體噴射器的再吹入的情況下在所述燃燒室中提高的背壓。

技術研發人員：T·布羅克,O·蒂克爾,M·拜爾,D·博塞
受保護的技術使用者：羅伯特·博世有限公司
技術研發日：
技術公布日：2025/4/24
