本發明涉及一種應用于搭載于汽車、摩托車、其他車輛等的內燃機的進氣系統來檢測進氣的狀態量(壓力、溫度)的傳感器單元及內燃機的進氣系統。

背景技術：

1、作為以前的傳感器單元，已知有一種溫度傳感器一體型壓力傳感器裝置，其包括：殼體，內嵌有端子(terminal)；壓力檢測元件，連接于端子并配置于殼體內；端口部，連結于殼體并具有與壓力檢測元件的受壓室連通的一個壓力導入孔；以及溫度檢測元件，連接于端子并設置于端口部的前端部(例如，專利文獻1、專利文獻2)。

2、在所述溫度傳感器一體型壓力傳感器裝置中，形成于端口部的壓力導入孔形成為通路面積相對較大的一個直線性通路。因此，在進氣歧管內存在異物的情況下，有如下?lián)鷳n：所述異物經由壓力導入孔而侵入至受壓室內，從而無法正確地檢測進氣的壓力。

3、另外，作為其他傳感器單元，已知有一種壓力傳感器裝置，其包括：傳感器收納容器，由基座及箱狀的外殼構成；壓力檢測元件，配置于外殼內；壓力導入路，由基座及管形成并與壓力檢測元件的壓力導入室連通；溫度傳感器，配置于形成于基座的溫度傳感器收納突起內；以及電路基板，電性連接有壓力檢測元件及溫度傳感器并配置于外殼內(例如，專利文獻3)。

4、在所述壓力傳感器裝置中，在壓力導入路的開口端附近形成有通路面積變小的迷宮式結構，以抑制異物經由壓力導入路而侵入至壓力導入室內。因此，在所述迷宮式結構的區域中，有如下?lián)鷳n：液體、例如反吹的燃料、進氣內的水分、竄漏氣體等液體或液狀物附著于通路內或在冷卻時凍結，將通路進一步縮窄或堵塞而無法正確地檢測進氣的壓力。

5、[現有技術文獻]

6、[專利文獻]

7、[專利文獻1]日本專利特開2006-194683號公報

8、[專利文獻2]日本專利特開2005-274412號公報

9、[專利文獻3]日本專利特開平11-30535號公報

技術實現思路

1、[發明所要解決的問題]

2、本發明是鑒于所述情況而成，其目的在于提供一種在從傳感器的檢測部連通至進氣通路的通路中積極地產生進氣的流動而可抑制或防止燃料、進氣內的水分、竄漏氣體(blowby?gas)等液體或液狀物的附著或凍結且可高精度地檢測進氣的狀態量的傳感器單元及內燃機的進氣系統。

3、[解決問題的技術手段]

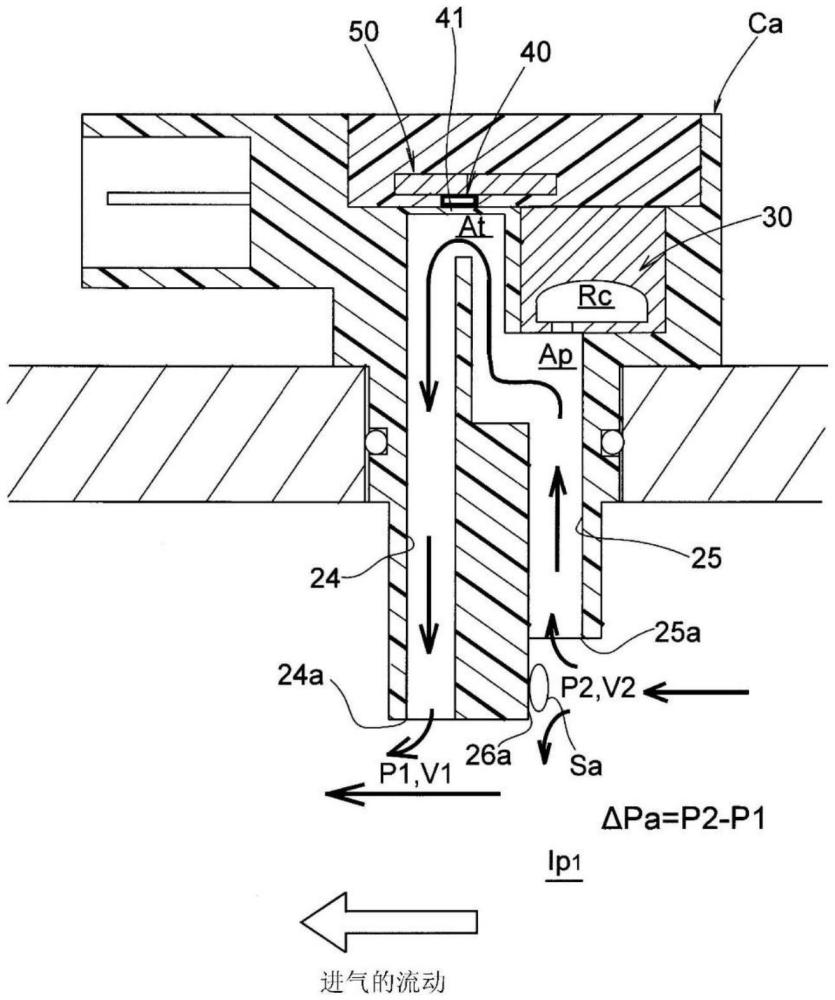

4、本發明的傳感器單元為配置于內燃機的進氣管的傳感器單元，且構成為，包括：傳感器，對在由進氣管劃定的進氣通路中流動的進氣的狀態量進行檢測；以及殼體，收容傳感器，殼體包含：第一通路及第二通路，相互連通并且分別向進氣通路開口，以使傳感器的檢測部暴露于在進氣通路中流動的進氣中；及碰撞壁，位于第二通路的開口附近且使在進氣通路中流動的進氣碰撞。

5、在所述傳感器單元中，也可采用如下結構，碰撞壁包含朝向第二通路內引導在進氣通路中流動的進氣的引導部。

6、在所述傳感器單元中，也可采用如下結構，引導部包含朝向第二通路內傾斜的彎曲面。

7、在所述傳感器單元中，也可采用如下結構，引導部包含與彎曲面的兩側連續地形成的側面。

8、在所述傳感器單元中，也可采用如下結構，第一通路具有在朝向中央側遠離進氣管的內壁面的第一端面開口的第一開口部，第二通路具有在較第一開口部更靠進氣管的內壁面的第二端面開口的第二開口部。

9、在所述傳感器單元中，也可采用如下結構，殼體包含沿規定的軸線方向伸長的套筒，套筒包含將第一通路及第二通路劃定成相互鄰接地伸長的間隔壁，間隔壁包含碰撞壁。

10、在所述傳感器單元中，也可采用如下結構，傳感器包含：壓力傳感器，對進氣的壓力進行檢測；及溫度傳感器，對進氣的溫度進行檢測，殼體包含：殼體主體，收容溫度傳感器及壓力傳感器；及套筒，接合于殼體主體并劃定第一通路及第二通路以及碰撞壁。

11、在所述傳感器單元中，也可采用如下結構，第一通路及第二通路形成為分別從面對溫度傳感器的檢測部的區域伸長至進氣通路，壓力傳感器的檢測部形成為面對第二通路的中途。

12、在所述傳感器單元中，也可采用如下結構，殼體主體包含使溫度傳感器的檢測部暴露的凹部，套筒包含突出壁，所述突出壁插入至凹部中，以與凹部協作地劃定第一通路及第二通路的一部分。

13、在所述傳感器單元中，也可采用如下結構，第二通路在從面對壓力傳感器的檢測部的區域至面對溫度傳感器的檢測部的區域之間包含屈曲通路，第一通路在從面對溫度傳感器的檢測部的區域朝向向進氣通路開口的第一開口部的中途包含屈曲通路。

14、在所述傳感器單元中，也可采用如下結構，第一通路及第二通路包含三維屈曲地形成的屈曲通路。

15、在所述傳感器單元中，也可采用如下結構，屈曲通路的內壁面彎曲地形成為流線性連續。

16、在所述傳感器單元中，也可采用如下結構，壓力傳感器的檢測部包含暴露于進氣中的受壓室，受壓室形成為經由呈比第二通路的通路面積小的開口面積的連通孔而與第二通路連通。

17、在所述傳感器單元中，也可采用如下結構，連通孔配置成與向進氣通路開口的第二通路的第二開口部在第二通路的伸長方向上相向。

18、在所述傳感器單元中，也可采用如下結構，包括電路基板，電路基板電性連接有壓力傳感器及溫度傳感器，并且收容于殼體主體。

19、在所述傳感器單元中，也可采用如下結構，溫度傳感器為封裝于電路基板的表面封裝型溫度傳感器。

20、在所述傳感器單元中，也可采用如下結構，包括第一連通路及第二連通路，第一連通路包含：第一通路，呈規定的通路面積及第一通路長度；及第一通氣孔，與第一通路連通，并且呈比第一通路的通路面積小的開口面積，第二連通路包含：第二通路，呈與第一通路的通路面積相同的通路面積及比第一通路長度短的第二通路長度；及第二通氣孔，與第二通路連通，并且呈比第二通路的通路面積小的開口面積。

21、在所述傳感器單元中，也可采用如下結構，傳感器包含對進氣的壓力進行檢測的壓力傳感器，壓力傳感器包含：傳感器主體部，具有受壓部；及傳感器罩，連結于傳感器主體部，以覆蓋受壓部并且劃定受壓室，第一通氣孔及第二通氣孔形成于傳感器罩。

22、在所述傳感器單元中，也可采用如下結構，第一通氣孔及第二通氣孔形成為向遠離受壓室的中央?yún)^(qū)域的側部偏靠。

23、在所述傳感器單元中，也可采用如下結構，殼體包含：殼體主體部，包含接合于進氣管的接合面；及圓筒狀的套筒，從殼體主體部向規定的軸線方向突出，第一通路及第二通路形成為在套筒內伸長。

24、在所述傳感器單元中，也可采用如下結構，包括對進氣管內的進氣的溫度進行檢測的溫度傳感器，殼體包含收容溫度傳感器的第二收容部。

25、在所述傳感器單元中，也可采用如下結構，殼體包含：殼體主體部，包含接合于進氣管的接合面；及圓筒狀的套筒，從殼體主體部向規定的軸線方向突出，第一通路、第二通路及第二收容部形成為在套筒內伸長。

26、在所述傳感器單元中，也可采用如下結構，殼體包含：殼體主體，包含接合于進氣管的接合面；套筒，從殼體主體向規定的軸線方向突出，并且劃定第一通路及第二通路以及碰撞壁；及環狀槽，形成于套筒的外周，供環狀密封構件嵌入。

27、在所述傳感器單元中，也可采用如下結構，套筒包含：大徑圓筒部，從接合面突出；及小徑圓筒部，與大徑圓筒部連續，環狀槽形成于大徑圓筒部。

28、本發明的內燃機的進氣系統構成為，包括：進氣管，劃定將進氣引導至內燃機的燃燒室的進氣通路；燃料噴射閥，向進氣通路的中途或燃燒室噴射燃料；節流裝置，介在于進氣管的中途而將進氣通路打開/關閉；以及傳感器單元，對在進氣通路中流動的進氣的狀態量進行檢測，采用呈所述結構的任一傳感器單元作為傳感器單元。

29、在所述內燃機的進氣系統，也可采用如下結構，傳感器單元在較節流裝置更靠下游側配置于進氣管。

30、[發明的效果]

31、通過呈所述結構的傳感器單元，在從傳感器的檢測部連通至進氣通路的通路中積極地產生進氣的流動而可抑制或防止燃料、進氣內的水分、竄漏氣體等液體或液狀物的附著或凍結且可高精度地檢測進氣的狀態量(壓力、溫度)。
