本發明涉及風電機組偏航，更具體地說，本發明涉及風電機組偏航在線監測機構。

背景技術：

1、隨著全球?qū)η鍧嵞茉吹男枨蟛粩嘣鲩L(zhǎng)，風力發電作為一種可再生、無污染的能源技術得到了廣泛的發展和應用，風電機組的偏航系統是確保風機正常運行的重要組成部分，它能夠使風電機組的葉輪始終對準風向，以最大限度地提高風能的捕獲效率。

2、經檢索，公告號為cn208431106u的中國專利公開了一種風電機組偏航系統在線監測機構，針對傳統的在線狀態監測與故障診斷系統在構成和使用方面存在數據采集不全面、針對偏航系統多組件的特點監測數據不充分、后臺數據處理算法不先進等缺陷，往往會導致偏航系統狀態監測與故障診斷的結果失真的問題，傳感器實時采集風電機組偏航系統中的偏航軸承轉速、偏航電機電流值和偏航卡鉗振動信號值，能全面準確的為后續風電機組偏航系統智能故障診斷及壽命評估提供強有力的數據支持，為得出更精準的偏航系統智能故障診斷及壽命評估提供有力判據。

3、但是其使用傳感器進行監測時，傳感器可能出現損壞的情況，從而影響對偏航系統監測的效果，同時僅靠傳感器進行監測，其監測數據不夠全面，在偏航系統出現問題時需要去現場排查出偏航系統具體哪個部位出現問題，提高了人力和時間成本，影響維護效率。

技術實現思路

1、為了克服現有技術中的問題缺陷，本發明提供風電機組偏航在線監測機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：風電機組偏航在線監測機構，包括偏航軸承，所述偏航軸承外側安裝有偏航齒圈，所述偏航齒圈外側嚙合有偏航齒輪，所述偏航齒輪頂部安裝有偏航電機，所述偏航齒輪與偏航電機之間安裝有機座，所述機座頂部設置有轉動監測機構；

3、所述轉動監測機構包括固定盒，所述固定盒固定安裝在機座頂部，所述固定盒內壁底部固定安裝有第一電機，所述第一電機輸出端固定連接有旋轉軸，所述旋轉軸頂部固定連接有固定板，所述固定板頂部固定連接有兩個固定側板，兩個所述固定側板之間安裝有攝像機，所述攝像機與固定側板之間設置有角度調節機構；

4、所述機座頂部固定安裝有第二電機，所述第二電機輸出端固定連接有監控探頭。

5、優選地，所述角度調節機構包括轉動柱，所述轉動柱固定在攝像機一側，所述轉動柱與固定側板之間轉動連接，所述轉動柱外側固定安裝有齒輪。

6、優選地，所述齒輪底部嚙合有移動齒板，所述移動齒板底部固定連接有移動塊。

7、優選地，所述移動塊一側固定連接有伸縮氣缸，所述伸縮氣缸固定安裝在固定側板一側。

8、優選地，所述旋轉軸頂部貫穿固定盒并延伸至固定盒頂部，所述旋轉軸與固定盒之間轉動連接。

9、優選地，所述偏航電機輸出端與機座之間轉動連接，所述偏航電機輸出端貫穿機座并延伸至機座底部，所述偏航齒輪固定在偏航電機輸出端外側。

10、優選地，所述偏航齒圈底部固定安裝有轉速傳感器和震動傳感器。

11、本發明的技術效果和優點：

12、1、通過設置轉動監測機構和角度調節機構，通過攝像機和監控探頭對偏航系統關鍵部位進行實時監測，可以及時發現偏航電機外殼裂縫、連接螺栓松動等問題，以及偏航齒輪和偏航齒圈的磨損或損壞情況，攝像機可以監測偏航電機表面出現異常紋理變化或螺栓位置變動，或者監控探頭檢測到偏航齒輪和偏航齒圈嚙合處的齒面不完整或嚙合異常，可以靈活調整攝像機的位置和角度，使攝像機能夠?qū)Χ鄠€(gè)偏航電機進行全面監測，運維人員無需進行人工攀爬和逐個檢查，大大節省了人力和時間成本，提高了維護效率，對偏航系統的實時監測和及時維護，可以確保風電機組始終保持良好的偏航狀態，使葉輪能夠準確對準風向，最大程度地提高風能利用系數，從而提高風電機組的發電效率；

13、2、通過監控探頭在第二電機的帶動下可以對偏航齒輪和偏航齒圈嚙合處進行多角度監測，確保無監測死角，同時便于快速確定損壞處，運維人員可以快速定位故障位置，有針對性地進行維修，減少了維修時間和工作量，監測偏航齒輪和偏航齒圈嚙合不良時，及時進行調整或更換，可以防止進一步的磨損和損壞，延長整個偏航系統的使用壽命。

技術特征：

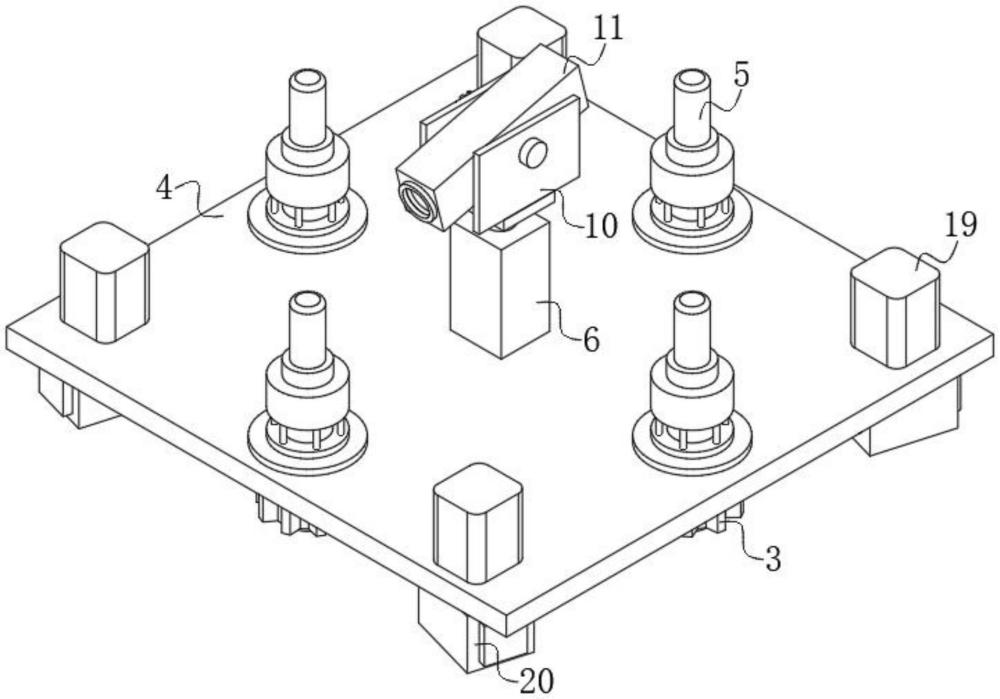

1.風電機組偏航在線監測機構，包括偏航軸承(1)，其特征在于：所述偏航軸承(1)外側安裝有偏航齒圈(2)，所述偏航齒圈(2)外側嚙合有偏航齒輪(3)，所述偏航齒輪(3)頂部安裝有偏航電機(5)，所述偏航齒輪(3)與偏航電機(5)之間安裝有機座(4)，所述機座(4)頂部設置有轉動監測機構；

2.根據權利要求1所述的風電機組偏航在線監測機構，其特征在于：所述角度調節機構包括轉動柱(12)，所述轉動柱(12)固定在攝像機(11)一側，所述轉動柱(12)與固定側板(10)之間轉動連接，所述轉動柱(12)外側固定安裝有齒輪(13)。

3.根據權利要求2所述的風電機組偏航在線監測機構，其特征在于：所述齒輪(13)底部嚙合有移動齒板(14)，所述移動齒板(14)底部固定連接有移動塊(15)。

4.根據權利要求3所述的風電機組偏航在線監測機構，其特征在于：所述移動塊(15)一側固定連接有伸縮氣缸(16)，所述伸縮氣缸(16)固定安裝在固定側板(10)一側。

5.根據權利要求1所述的風電機組偏航在線監測機構，其特征在于：所述旋轉軸(8)頂部貫穿固定盒(6)并延伸至固定盒(6)頂部，所述旋轉軸(8)與固定盒(6)之間轉動連接。

6.根據權利要求1所述的風電機組偏航在線監測機構，其特征在于：所述偏航電機(5)輸出端與機座(4)之間轉動連接，所述偏航電機(5)輸出端貫穿機座(4)并延伸至機座(4)底部，所述偏航齒輪(3)固定在偏航電機(5)輸出端外側。

7.根據權利要求1所述的風電機組偏航在線監測機構，其特征在于：所述偏航齒圈(2)底部固定安裝有轉速傳感器(17)和震動傳感器(18)。

技術總結
本發明公開了風電機組偏航在線監測機構，具體涉及風電機組偏航技領域，包括偏航軸承，所述偏航軸承外側安裝有偏航齒圈，所述偏航齒圈外側嚙合有偏航齒輪，所述偏航齒輪頂部安裝有偏航電機，所述偏航齒輪與偏航電機之間安裝有機座，所述機座頂部設置有轉動監測機構；所述轉動監測機構包括固定盒。本發明通過設置轉動監測機構和角度調節機構，通過攝像機和監控探頭對偏航系統關鍵部位進行實時監測，能夠?qū)Χ鄠€(gè)偏航電機進行全面監測，監測偏航電機表面出現異常紋理變化或螺栓位置變動，或者監控探頭檢測到偏航齒輪和偏航齒圈嚙合處的齒面不完整或嚙合異常，提高了維護效率，便于對偏航系統的實時監測和及時維護。

技術研發人員：鄭金鵬,劉思遠,李晉
受保護的技術使用者：汾陽市華電風力發電有限公司
技術研發日：
技術公布日：2025/4/24
