本申請涉及發動機的，尤其是涉及一種發動機的機殼。

背景技術：

1、發動機是汽車中不可缺少的部件之一，發動機將一種將其他形式的能量轉化為機械能。

2、相關技術中一種發動機，包括機殼和電氣元件，機殼上開設有通孔，電氣元件電連接有電線，電線穿過通孔伸出到機殼外部。

3、發動機內部電氣元件與發動機外界設備連接時，需要先將電線穿過機殼上的通孔，再將電線與插接件連接，最后將插接件與其他設備連接。其中機殼的功能性單一，故有待改進。

技術實現思路

1、為了改善機殼的適配性，本申請?zhí)峁┮环N發動機的機殼。

2、本申請?zhí)峁┑囊环N發動機的機殼，采用如下的技術方案：

3、一種發動機的機殼，包括環體，所述環體的端面開設有容置孔，所述環體外圓周面上沿環體周向設置有第一母插結構和第二母插結構，所述第一母插結構包括設置于環體外圓周面上的第一殼體，所述第一殼體的一側開設有第一插槽，所述第二母插結構包括設置于環體外圓周面上的第二殼體，所述第二殼體的一側開設有第二插槽，所述第一插槽的開口形狀與第二插槽的開口形狀不同。

4、通過采用上述技術方案，將第一母插結構和第二母插結構集成到環體上，使發動機外部的電氣元件通過公插結構可以與機殼進行插接配合，起到方便裝配的效果，并使線路連接穩定、可靠性好，另外減少機殼上孔洞開設，也無需往孔洞進行穿線操作，可以防止異物通過孔洞進入到環體內；采用不同形狀的母插結構，使環體可以與不同的公插結構進行配合，提升機殼的適配性。

5、可選的，所述第一母插結構包括還包括設置于第一殼體內的第一公端子以及設置于容置孔內的第一安裝座，所述第一公端子插入到第一安裝座內部，所述第一公端子遠離第一殼體的一端設置有第一導電片。

6、通過采用上述技術方案，機殼外部公插結構插接到第一殼體內，使機殼外部公插結構中的母端子與第一公端子配合，實現機殼外部公插結構中的母端子與第一公端子電連接；機殼內部公插結構與第一安裝座配合，使機殼內部公插結構中的母端子插接配合，實現機殼內部公插結構中的母端子與第一公端子電連接，實現機殼內外電路連通。

7、可選的，所述第二母插結構包括設置于第二殼體內的第二公端子，所述第二公端子插入到環體內部，所述第二公端子遠離第二殼體的一端設置有第二導電片。

8、通過采用上述技術方案，機殼外部公插結構插接到第二殼體內，使機殼外部公插結構中的母端子與第二公端子配合，實現機殼外部公插結構中的母端子與第二公端子電連接；機殼內部公插結構與第二安裝座配合，使機殼內部公插結構中的母端子插接配合，實現機殼內部公插結構中的母端子與第二公端子電連接，實現機殼內外電路連通。

9、可選的，所述第一導電片與第二導電片的延伸方向相反。

10、通過采用上述技術方案，使第一導電片與一側的母端子插接、第二導電片與另一的母端子插接，使環體內的線路往不同方向延伸，對發動機內部空間有效利用。

11、可選的，所述環體上設置有聯接件，所述聯接件包括設置于容置孔內壁上的安裝塊，所述安裝塊沿容置孔軸線方向的端面開設有安裝孔，所述安裝孔內插接有安裝管。

12、通過采用上述技術方案，借助安裝管，使環體與發動機其他部件組裝配合。

13、可選的，所述安裝孔的內壁設置有安裝環塊，所述安裝管的外圓周面上開設有供安裝環塊插入的安裝環槽。

14、通過采用上述技術方案，安裝環塊插入到安裝環槽內，對安裝管進行限位，使安裝管不能沿安裝孔的軸線方向移動。

15、可選的，所述聯接件設置有多個，多個所述聯接件沿環體的周向分布。

16、通過采用上述技術方案，多個聯接件提升環體與發動機其他部件連接時的穩定性。

17、可選的，所述容置孔內壁設置有加強條。

18、通過采用上述技術方案，通過加強條安裝管可以提升環體的強度。

19、可選的，所述加強條上設置有束線塊，所述束線塊沿容置孔的軸線方向開設有束線孔。

20、通過采用上述技術方案，電線穿入束線孔內，對發動機內部的線路進行收束，使線路整齊規范；另外無需額外借助扎帶束線，起到方便束線的作用。

21、可選的，所述束線孔的開口沿容置孔軸線方向逐漸減小。

22、通過采用上述技術方案，便于將電線插入到束線孔內。

23、綜上所述，本申請包括以下至少一種有益技術效果：

24、1.將第一母插結構和第二母插結構集成到環體上，使發動機外部的電氣元件通過公插結構可以與機殼進行插接配合，起到方便裝配的效果，并使線路連接穩定、可靠性好，另外減少機殼上孔洞開設，也無需往孔洞進行穿線操作，可以防止異物通過孔洞進入到環體內；采用不同形狀的母插結構，使環體可以與不同的公插結構進行配合，提升機殼的適配性；

25、2.電線收納在束線塊內，使環體內部線路整齊規范。

技術特征：

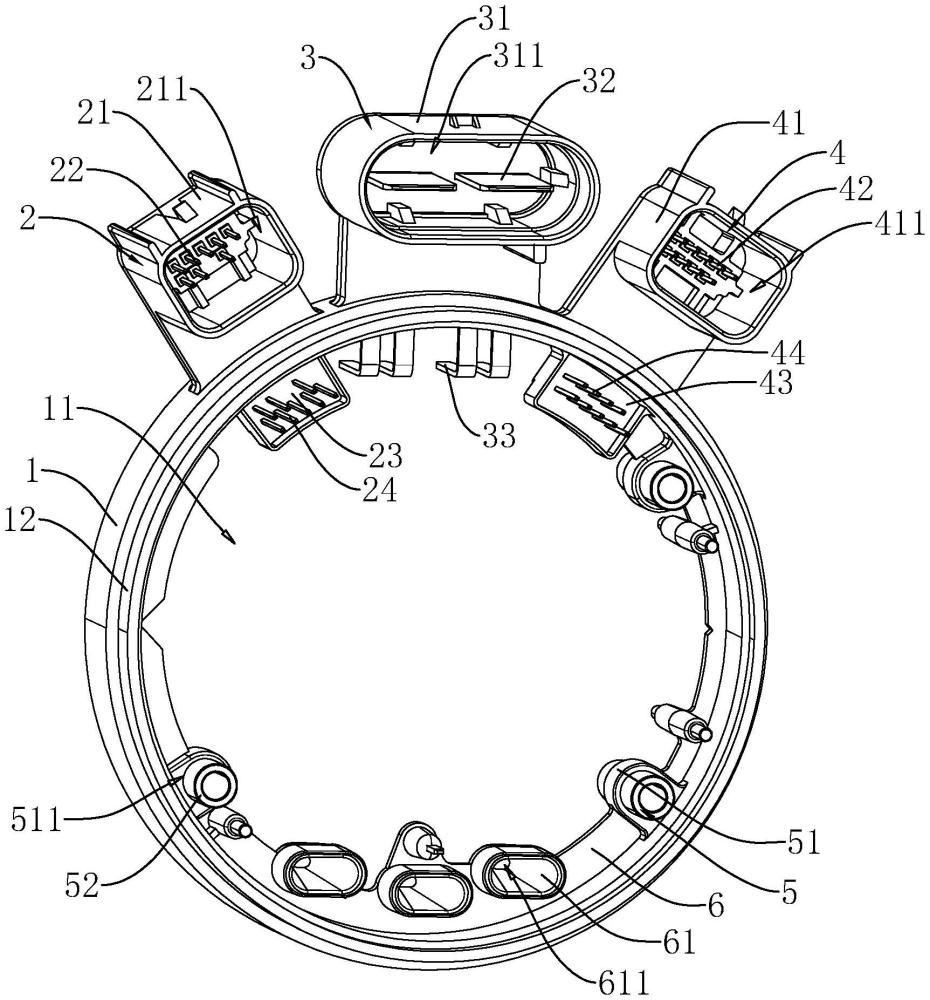

1.一種發動機的機殼，包括環體(1)，其特征在于：所述環體(1)的端面開設有容置孔(11)，所述環體(1)外圓周面上沿環體(1)周向設置有第一母插結構(2)和第二母插結構(3)，所述第一母插結構(2)包括設置于環體(1)外圓周面上的第一殼體(21)，所述第一殼體(21)的一側開設有第一插槽(211)，所述第二母插結構(3)包括設置于環體(1)外圓周面上的第二殼體(31)，所述第二殼體(31)的一側開設有第二插槽(311)，所述第一插槽(211)的開口形狀與第二插槽(311)的開口形狀不同。

2.根據權利要求1所述的一種發動機的機殼，其特征在于：所述第一母插結構(2)包括還包括設置于第一殼體(21)內的第一公端子(22)以及設置于容置孔(11)內的第一安裝座(23)，所述第一公端子(22)插入到第一安裝座(23)內部，所述第一公端子(22)遠離第一殼體(21)的一端設置有第一導電片(24)。

3.根據權利要求2所述的一種發動機的機殼，其特征在于：所述第二母插結構(3)包括設置于第二殼體(31)內的第二公端子(32)，所述第二公端子(32)插入到環體(1)內部，所述第二公端子(32)遠離第二殼體(31)的一端設置有第二導電片(33)。

4.根據權利要求3所述的一種發動機的機殼，其特征在于：所述第一導電片(24)與第二導電片(33)的延伸方向相反。

5.根據權利要求1所述的一種發動機的機殼，其特征在于：所述環體(1)上設置有聯接件(5)，所述聯接件(5)包括設置于容置孔(11)內壁上的安裝塊(51)，所述安裝塊(51)沿容置孔(11)軸線方向的端面開設有安裝孔(511)，所述安裝孔(511)內插接有安裝管(52)。

6.根據權利要求5所述的一種發動機的機殼，其特征在于：所述安裝孔(511)的內壁設置有安裝環塊(512)，所述安裝管(52)的外圓周面上開設有供安裝環塊(512)插入的安裝環槽(521)。

7.根據權利要求5所述的一種發動機的機殼，其特征在于：所述聯接件(5)設置有多個，多個所述聯接件(5)沿環體(1)的周向分布。

8.根據權利要求1所述的一種發動機的機殼，其特征在于：所述容置孔(11)內壁設置有加強條(6)。

9.根據權利要求8所述的一種發動機的機殼，其特征在于：所述加強條(6)上設置有束線塊(61)，所述束線塊(61)沿容置孔(11)的軸線方向開設有束線孔(611)。

10.根據權利要求9所述的一種發動機的機殼，其特征在于：所述束線孔(611)的開口沿容置孔(11)軸線方向逐漸減小。

技術總結
本申請涉及發動機的技術領域，公開了一種發動機的機殼，其包括環體，所述環體的端面開設有容置孔，所述環體外圓周面上沿環體周向設置有第一母插結構和第二母插結構，所述第一母插結構包括設置于環體外圓周面上的第一殼體，所述第一殼體的一側開設有第一插槽，所述第二母插結構包括設置于環體外圓周面上的第二殼體，所述第二殼體的一側開設有第二插槽，所述第一插槽的開口形狀與第二插槽的開口形狀不同，本申請具有提升機殼適配性的效果。

技術研發人員：李金顯,陳雷
受保護的技術使用者：溫州同力汽車電器有限公司
技術研發日：20240813
技術公布日：2025/4/28
