本技術涉及風力發電葉片防護，具體來說，涉及一種風力發電葉片雷擊防護金屬網組件。

背景技術：

1、風力發電是指把風的動能轉為電能。風能是一種清潔無公害的可再生能源，很早就被人們利用，主要是通過風車來抽水、磨面等，人們感興趣的是如何利用風來發電。利用風力發電非常環保，且風能蘊量巨大，因此日益受到世界各國的重視。

2、風力發電設備一般安裝在空曠的地面上，因為風葉需要風力進行轉動，因此在一些雷雨天氣下風葉會有收到雷擊的風險，這樣會導致風葉受到損傷從而降低使用壽命，因此現有技術中一般會在設備附件安裝避雷針或者在風葉外部鋪設金屬網，而風葉一般受到雷擊都是處于葉尖部位，因此鋪設的金屬網會分為兩端，即位于葉尖的較為密集，重量也大，而位于葉根的則相對較疏松，且重量較輕，而兩者之間的接觸方式一般多為搭接，而搭接之后還需要特殊的接觸導電處理，因此安裝很繁瑣。

3、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、本實用新型的目的在于提供一種風力發電葉片雷擊防護金屬網組件，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種風力發電葉片雷擊防護金屬網組件，包括扇葉，所述扇葉的一端固定安裝有葉根，所述葉根遠離扇葉的一端固定安裝有安裝頭，所述扇葉的端面上鋪設有沿其長度方向設置的金屬網，所述扇葉的側壁上固定安裝有安裝座，所述安裝座上安裝有朝向扇葉端面設置的支撐件，所述金屬網的外側安裝在支撐件的端部，所述扇葉靠近葉根的一端外部套設有導電套，所述導電套的內側壁固定安裝有絕緣套，所述導電套通過絕緣套固定安裝在扇葉外部，所述導電套靠近金屬網的一側開設有連接孔，所述金屬網靠近葉根的一端固定插設在連接孔內。

4、進一步的，所述金屬網由小孔網和大孔網組成，所述小孔網靠近扇葉的葉尖設置，所述大孔網靠近葉根設置，所述小孔網與大孔網連接處采用漸變式一體成型設置，所述小孔網的整體重量大于大孔網的整體重量，所述小孔網與大孔網的側邊還固定安裝有用于與支撐件相連接的裝配板。

5、進一步的，所述安裝座朝向扇葉的一端一體設置有固定座，所述固定座固定安裝在扇葉上，所述固定座上開設有固定孔，所述固定座的端面上開設有安裝槽，所述支撐件固定安裝在安裝槽內。

6、進一步的，所述支撐件包括底座，所述底座固定安裝在安裝槽內，所述底座遠離安裝槽的一端中部固定安裝有導筒，所述導筒的外部套設有彈簧，所述導筒遠離底座的一端內部插設有插桿。

7、進一步的，所述插桿插入導筒內部的一端滑動設于導筒內，所述插桿遠離導筒的一端端部固定安裝有安裝板，所述裝配板固定安裝在安裝板上。

8、進一步的，所述導筒遠離底座的一端端部設有對插桿端部進行限位的限位件，所述導筒的外部靠近底座的一端固定安裝有支撐座，所述支撐座遠離底座的一端開設有環形槽，所述彈簧的一端設于環形槽內，所述彈簧的另一端緊抵安裝板設置。

9、與現有技術相比，本實用新型具有以下有益效果：本實用新型設計的金屬網就可以確保扇葉的葉尖部位能夠被小孔網進行防護，且因為小孔網更加密集，因此防護的效果也就更好，而大孔網對扇葉靠近葉根部位進行防護，采用比較疏松的大孔網可以減少金屬網整體的重量，同時小孔網與大孔網連接處采用漸變式的一體連接，相較于傳統的搭接會減少安裝的時間，同時漸變式連接也可以使小孔網收雷擊時更能方便導電，也減少了傳統搭接還需要擔心導電不暢的問題發生。

技術特征：

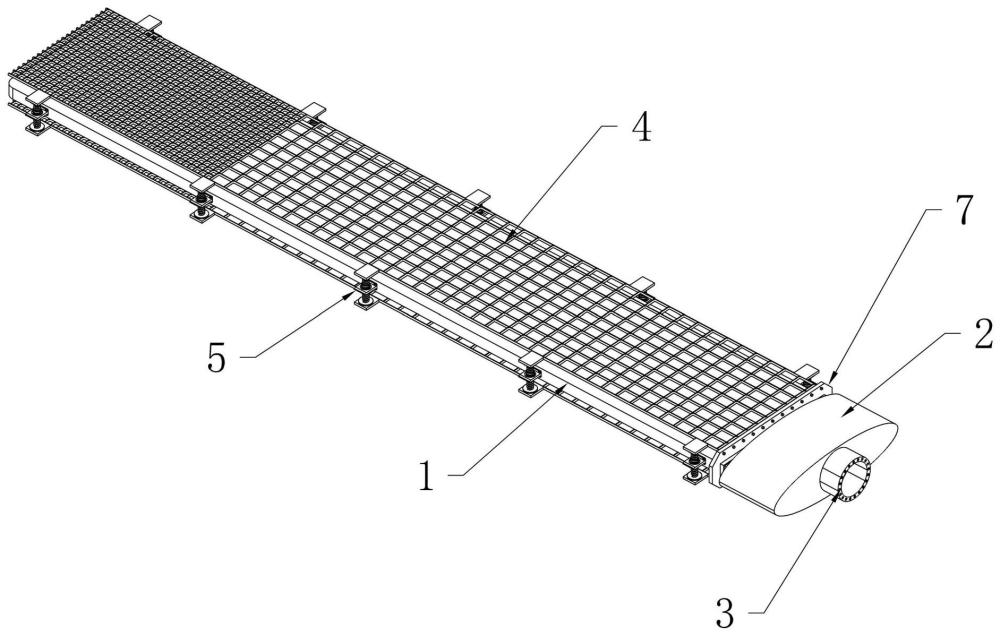

1.一種風力發電葉片雷擊防護金屬網組件，包括扇葉(1)，其特征在于，所述扇葉(1)的一端固定安裝有葉根(2)，所述葉根(2)遠離扇葉(1)的一端固定安裝有安裝頭(3)，所述扇葉(1)的端面上鋪設有沿其長度方向設置的金屬網(4)，所述扇葉(1)的側壁上固定安裝有安裝座(5)，所述安裝座(5)上安裝有朝向扇葉(1)端面設置的支撐件(6)，所述金屬網(4)的外側安裝在支撐件(6)的端部，所述扇葉(1)靠近葉根(2)的一端外部套設有導電套(7)，所述導電套(7)的內側壁固定安裝有絕緣套(8)，所述導電套(7)通過絕緣套(8)固定安裝在扇葉(1)外部，所述導電套(7)靠近金屬網(4)的一側開設有連接孔(9)，所述金屬網(4)靠近葉根(2)的一端固定插設在連接孔(9)內。

2.根據權利要求1所述的一種風力發電葉片雷擊防護金屬網組件，其特征在于，所述金屬網(4)由小孔網(41)和大孔網(42)組成，所述小孔網(41)靠近扇葉(1)的葉尖設置，所述大孔網(42)靠近葉根(2)設置，所述小孔網(41)與大孔網(42)連接處采用漸變式一體成型設置，所述小孔網(41)的整體重量大于大孔網(42)的整體重量，所述小孔網(41)與大孔網(42)的側邊還固定安裝有用于與支撐件(6)相連接的裝配板(43)。

3.根據權利要求2所述的一種風力發電葉片雷擊防護金屬網組件，其特征在于，所述安裝座(5)朝向扇葉(1)的一端一體設置有固定座(51)，所述固定座(51)固定安裝在扇葉(1)上，所述固定座(51)上開設有固定孔(52)，所述固定座(51)的端面上開設有安裝槽(53)，所述支撐件(6)固定安裝在安裝槽(53)內。

4.根據權利要求3所述的一種風力發電葉片雷擊防護金屬網組件，其特征在于，所述支撐件(6)包括底座(61)，所述底座(61)固定安裝在安裝槽(53)內，所述底座(61)遠離安裝槽(53)的一端中部固定安裝有導筒(62)，所述導筒(62)的外部套設有彈簧(63)，所述導筒(62)遠離底座(61)的一端內部插設有插桿(64)。

5.根據權利要求4所述的一種風力發電葉片雷擊防護金屬網組件，其特征在于，所述插桿(64)插入導筒(62)內部的一端滑動設于導筒(62)內，所述插桿(64)遠離導筒(62)的一端端部固定安裝有安裝板(65)，所述裝配板(43)固定安裝在安裝板(65)上。

6.根據權利要求5所述的一種風力發電葉片雷擊防護金屬網組件，其特征在于，所述導筒(62)遠離底座(61)的一端端部設有對插桿(64)端部進行限位的限位件，所述導筒(62)的外部靠近底座(61)的一端固定安裝有支撐座(66)，所述支撐座(66)遠離底座(61)的一端開設有環形槽(67)，所述彈簧(63)的一端設于環形槽(67)內，所述彈簧(63)的另一端緊抵安裝板(65)設置。

技術總結
本技術公開了一種風力發電葉片雷擊防護金屬網組件，包括扇葉、葉根、安裝頭、金屬網，扇葉的側壁上固定安裝有安裝座，安裝座上安裝有朝向扇葉端面設置的支撐件，金屬網的外側安裝在支撐件的端部，扇葉靠近葉根的一端外部套設有導電套，導電套的內側壁固定安裝有絕緣套，導電套靠近金屬網的一側開設有連接孔。本技術設計的小孔網與大孔網連接處采用漸變式的一體連接，相較于傳統的搭接會減少安裝的時間，同時漸變式連接也可以使小孔網收雷擊時更能方便導電，也減少了傳統搭接還需要擔心導電不暢的問題發生。

技術研發人員：何康
受保護的技術使用者：江蘇金松新材料有限公司
技術研發日：20240429
技術公布日：2025/4/28
