本發明屬于覆層的生產工藝，具體涉及到一種實現陽極氧化后局部區域實現導電的加工方法。

背景技術：

1、在生物傳感器、心臟起搏器和除顫器中，陽極氧化鋁板被用作電極材料，其局部導電區域能夠傳遞電信號，同類產品的加工工藝如下：

2、一種加工工藝：通過高溫膠將不需要氧化的區域進行覆蓋保護，利用氧化水對裸露區域進行氧化處理，這種方式由于在氧化的過程中，氧化水容易滲透高溫膠，導致不良率特別高，增加返修成本，甚至報廢，另外，高溫膠涂布后邊緣位置不夠平直，導致過度區域不美觀，外觀不理想；

3、另一種加工工藝：通過預先預留加工余量，先做陽極氧化，再將余量通過cnc銑加工去除，然后做本色導電氧化，這種加工工藝成本高，不適合批量生產，并且存在cnc二次定位精度不足的情況，良品率低，鑒于此，提供一種實現陽極氧化后局部區域實現導電的加工方法。

技術實現思路

1、本發明所要解決的技術問題在于克服上述現有技術的缺點，提供一種實現陽極氧化后局部區域實現導電的加工方法。

2、解決上述技術問題所采用的技術方案是：

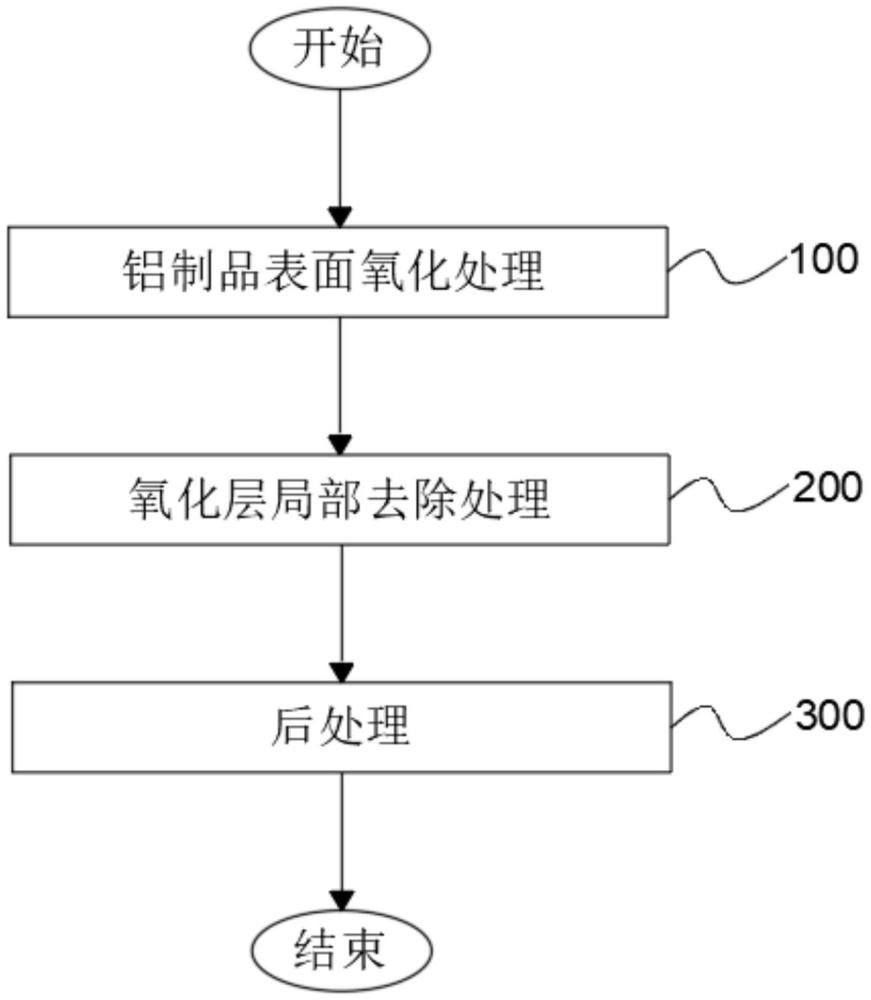

3、一種實現陽極氧化后局部區域實現導電的加工方法，包括：

4、鋁制品陽極氧化處理，在鋁制品表面制得整體的氧化層；

5、氧化層局部去除處理，將局部的氧化層去除得到導電區；

6、后處理，清洗和檢驗氧化層和導電區。

7、進一步的，所述鋁制品陽極氧化處理，通過陽極氧化工藝在鋁制品表面制得整體的氧化層，陽極氧化工藝包括：

8、利用陽極氧化生產線在鋁制品表面形成一層致密的氧化鋁膜；

9、所述陽極氧化生產線包括電解槽、直流電源和夾具。

10、進一步的，所述氧化層局部去除處理，通過激光設備將局部的氧化層去除得到導電區，包括如下步驟：

11、確定鐳雕區域和路徑；

12、陽極氧化處理后的鋁制品裝夾定位；

13、激光去除局部氧化層；

14、恢復局部導電。

15、進一步的，所述后處理，通過視覺檢查以及電氣測試對氧化層進行檢驗，確定導電區域電氣性能。

16、一種實現陽極氧化后局部區域實現導電的加工設備，包括：

17、鋁制品陽極氧化處理模塊，用于通過陽極氧化工藝在鋁制品表面制得整體的氧化層；

18、氧化層局部去除處理模塊，用于通過激光設備將局部的氧化層去除得到導電區；

19、后處理模塊，用于對氧化層和進行清洗和檢驗。

20、進一步的，所述激光設備采用激光清洗機、激光剝離機、激光打標機和激光退火機中的一種。

21、通過上述技術方案，激光清洗機、激光剝離機、激光打標機和激光退火機均可以發射激光，并控制激光強度達到表層去除的效果。

22、所述激光設備采用鐳射機，所述鐳射機內置有配套的計算機控制系統和設計軟件，所述鐳雕機使用二氧化碳激光器或光纖激光器。

23、通過上述技術方案，設計軟件用于設計鐳射路徑、處理深度和處理區域，計算機控制系統用于控制鐳雕機的移動動作和激光強度。

24、一種實現局部區域導電的陽極氧化板，所述陽極氧化板包括陽極氧化區域、鐳雕區域一和鐳雕區域二，所述鐳雕區域一和鐳雕區域二通過去除掉陽極氧化板表面局部的陽極氧化區域獲得。

25、通過上述技術方案，制得的局部區域導電的陽極氧化板，可以用于生物傳感器、心臟起搏器、除顫器、神經刺激器、電外科設備、醫療影像設備、實驗室儀器、精密手術工具、醫療器械的接口及連接器、患者監護系統和無線通信設備。

26、本發明的有益效果如下：

27、(1)本發明將鐳雕工藝運用到局部區域導電的陽極氧化板的加工工藝中，去除產品的陽極氧化層，提高產品的質量，降低產品的不良率，降低生產成本，提高生產效率，實現陽極氧化后的產品局部區域導電的功能要求，制作流程簡單，成本低，過度區域更加美觀；

28、(2)本發明通過采用成熟的鐳雕工藝運用其加工的原理，去除產品的陽極氧化層，激光還可以達到校準效果，確保激光束與鋁制品表面的相對位置準確無誤，保證氧化層的去除厚度達到需求，為實現鐳射機在本方案中正常使用，需要優化鐳射路徑，達到鐳雕區域加工后表面厚度均勻的效果，可以對鐳雕區域進行改性，提高長時間的使用穩定性。

技術特征：

1.一種實現陽極氧化后局部區域實現導電的加工方法，其特征在于，包括：

2.根據權利要求1所述的實現陽極氧化后局部區域實現導電的加工方法，所述鋁制品陽極氧化處理，其特征在于，通過陽極氧化工藝在鋁制品表面制得整體的氧化層，陽極氧化工藝包括：

3.根據權利要求1所述的實現陽極氧化后局部區域實現導電的加工方法，所述氧化層局部去除處理，其特征在于，通過激光設備將局部的氧化層去除得到導電區，包括如下步驟：

4.根據權利要求1所述的實現陽極氧化后局部區域實現導電的加工方法，所述后處理，其特征在于，通過視覺檢查以及電氣測試對氧化層進行檢驗，確定導電區域電氣性能。

5.一種實現陽極氧化后局部區域實現導電的加工設備，其特征在于，包括：

6.根據權利要求5所述的實現陽極氧化后局部區域實現導電的加工方法，其特征在于，所述激光設備采用激光清洗機、激光剝離機、激光打標機和激光退火機中的一種。

7.根據權利要求5所述的實現陽極氧化后局部區域實現導電的加工方法，其特征在于，所述激光設備采用鐳射機，所述鐳射機內置有配套的計算機控制系統和設計軟件，所述鐳雕機使用二氧化碳激光器或光纖激光器中的一種。

8.一種實現局部區域導電的陽極氧化板，運用權利要求5所述的一種實現陽極氧化后局部區域實現導電的加工設備，其特征在于，所述陽極氧化板包括陽極氧化區、鐳雕區域一和鐳雕區域二，所述鐳雕區域一和鐳雕區域二通過去除掉陽極氧化板表面局部的陽極氧化區域獲得。

技術總結
本發明公開了一種實現陽極氧化后局部區域實現導電的加工方法，屬于覆層的生產工藝技術領域，該實現陽極氧化后局部區域實現導電的加工方法，包括：鋁制品陽極氧化處理，在鋁制品表面制得整體的氧化層；氧化層局部去除處理，將局部的氧化層去除得到導電區；后處理，清洗和檢驗氧化層和導電區。本發明將鐳雕工藝運用到局部區域導電的陽極氧化板的加工工藝中，去除產品的陽極氧化層，提高產品的質量，降低產品的不良率，降低生產成本，提高生產效率，實現陽極氧化后的產品局部區域導電的功能要求，制作流程簡單，成本低，過度區域更加美觀，合格率高，適合大批量生產。

技術研發人員：陳義
受保護的技術使用者：深圳市富力達工業有限公司
技術研發日：
技術公布日：2025/4/24
