本技術涉及錨桿，具體涉及一種帶有限位裝置的中空注漿錨桿。

背景技術：

1、注漿錨桿是根據我國隧道工程、邊坡治理工程、煤礦巷道工程等實際需要而開發的新產品。普通中空注漿錨桿的錨桿體采用中空設計，桿體中孔作為鉆進高壓風水通道和注漿通道，與實心桿體相比，中空桿體設計可獲得更好的剛度和抗剪強度。

2、傳統的注漿錨桿在使用時，需要先在巖土上鉆孔，然后將注漿錨桿插入鉆好的孔中，最后通過注漿機進行注漿。但傳統的注漿錨桿在使用過程中難以進行有效限位，導致錨桿容易相對巖體發生滑動，導致錨桿結構的使用穩定性較差。

3、為此提出一種帶有限位裝置的中空注漿錨桿。

技術實現思路

1、本實用新型的目的在于：為解決上述背景技術中提到的問題，本實用新型提供了一種帶有限位裝置的中空注漿錨桿。

2、本實用新型為了實現上述目的具體采用以下技術方案：

3、一種帶有限位裝置的中空注漿錨桿，包括錨桿主體，所述錨桿主體的左端固定連接有錨頭，所述錨桿主體的表面設置有用于漿料通過的注漿組件，所述錨桿主體的表面安裝有用于控制注漿組件運行的驅動機構，所述錨桿主體的表面還設置有限位組件，所述注漿組件的表面連接有用于控制限位組件運行的聯動組件。

4、進一步地，所述注漿組件包括注漿孔，且注漿孔開設在錨桿主體的表面，所述錨桿主體的表面滑動連接有擋圈。

5、進一步地，所述驅動機構包括第一固定條和第二固定條，且第一固定條和第二固定條均與錨桿主體表面固定連接，所述第一固定條的表面螺紋連接有螺紋柱，且螺紋柱的端部與擋圈轉動連接，所述螺紋柱的另一端固定連接有轉盤，所述第二固定條的內壁滑動連接有連接桿，且連接桿的端部與擋圈固定連接。

6、進一步地，所述限位組件包括安裝板，且安裝板與錨桿主體固定連接，所述安裝板的表面轉動連接有轉軸，所述轉軸的表面固定套接有連接板，所述連接板的端部固定連接有齒板。

7、進一步地，所述聯動組件包括固定套，且固定套與錨桿主體固定連接，所述固定套的內壁活動插接有滑桿，且滑桿的一端與擋圈固定連接，所述滑桿的表面固定連接有凸齒，所述轉軸的表面固定套接有齒輪，且齒輪與凸齒嚙合。

8、進一步地，所述限位組件和聯動組件的數量均為兩組，且兩組限位組件和聯動組件上下對稱設置。

9、本實用新型的有益效果如下：

10、將錨桿主體和錨頭插入預設的孔中，通過驅動機構控制注漿組件移動，使得注漿組件處在導通狀態，即可利用注漿組件進行注漿，在注漿組件移動的過程中，會帶動聯動組件運行，在聯動組件的驅動作用下，使得限位組件運行，對預設孔的內壁進行張緊固定，從而對錨桿主體進行限位，在使用中實現了便于對注漿錨桿進行有效限位的效果，避免了注漿過程中錨桿在孔內發生晃動，從而保證了錨桿的穩定性。

技術特征：

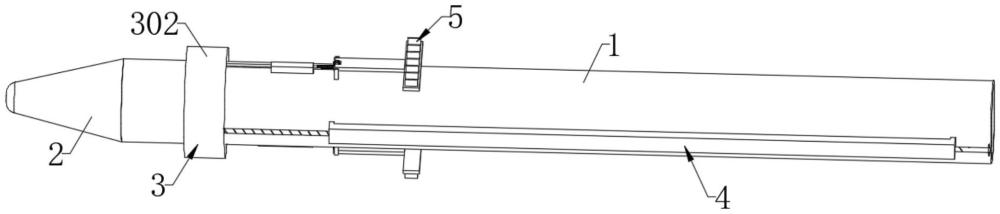

1.一種帶有限位裝置的中空注漿錨桿，其特征在于，包括錨桿主體(1)，所述錨桿主體(1)的左端固定連接有錨頭(2)，所述錨桿主體(1)的表面設置有用于漿料通過的注漿組件(3)，所述錨桿主體(1)的表面安裝有用于控制注漿組件(3)運行的驅動機構(4)，所述錨桿主體(1)的表面還設置有限位組件(5)，所述注漿組件(3)的表面連接有用于控制限位組件(5)運行的聯動組件(6)。

2.根據權利要求1所述的一種帶有限位裝置的中空注漿錨桿，其特征在于，所述注漿組件(3)包括注漿孔(301)，且注漿孔(301)開設在錨桿主體(1)的表面，所述錨桿主體(1)的表面滑動連接有擋圈(302)。

3.根據權利要求2所述的一種帶有限位裝置的中空注漿錨桿，其特征在于，所述驅動機構(4)包括第一固定條(401)和第二固定條(404)，且第一固定條(401)和第二固定條(404)均與錨桿主體(1)表面固定連接，所述第一固定條(401)的表面螺紋連接有螺紋柱(402)，且螺紋柱(402)的端部與擋圈(302)轉動連接，所述螺紋柱(402)的另一端固定連接有轉盤(403)，所述第二固定條(404)的內壁滑動連接有連接桿(405)，且連接桿(405)的端部與擋圈(302)固定連接。

4.根據權利要求2所述的一種帶有限位裝置的中空注漿錨桿，其特征在于，所述限位組件(5)包括安裝板(501)，且安裝板(501)與錨桿主體(1)固定連接，所述安裝板(501)的表面轉動連接有轉軸(502)，所述轉軸(502)的表面固定套接有連接板(503)，所述連接板(503)的端部固定連接有齒板(504)。

5.根據權利要求4所述的一種帶有限位裝置的中空注漿錨桿，其特征在于，所述聯動組件(6)包括固定套(601)，且固定套(601)與錨桿主體(1)固定連接，所述固定套(601)的內壁活動插接有滑桿(602)，且滑桿(602)的一端與擋圈(302)固定連接，所述滑桿(602)的表面固定連接有凸齒(603)，所述轉軸(502)的表面固定套接有齒輪(604)，且齒輪(604)與凸齒(603)嚙合。

6.根據權利要求5所述的一種帶有限位裝置的中空注漿錨桿，其特征在于，所述限位組件(5)和聯動組件(6)的數量均為兩組，且兩組限位組件(5)和聯動組件(6)上下對稱設置。

技術總結
本技術公開了一種帶有限位裝置的中空注漿錨桿，涉及錨桿技術領域。本技術包括錨桿主體，所述錨桿主體的左端固定連接有錨頭，所述錨桿主體的表面設置有用于漿料通過的注漿組件，所述錨桿主體的表面安裝有用于控制注漿組件運行的驅動機構，所述錨桿主體的表面還設置有限位組件，所述注漿組件的表面連接有用于控制限位組件運行的聯動組件，所述注漿組件包括注漿孔，且注漿孔開設在錨桿主體的表面，所述錨桿主體的表面滑動連接有擋圈，所述驅動機構包括第一固定條和第二固定條，在使用中實現了便于對注漿錨桿進行有效限位的效果，避免了注漿過程中錨桿在孔內發生晃動，從而保證了錨桿的穩定性。
