本技術屬于工程機械領域，具體涉及一種螺旋鉆機大臂垂直度監測裝置。

背景技術：

1、螺旋鉆機的工作原理是采用螺旋麻花鉆桿，通過螺旋鉆頭將土或石破碎，然后利用鉆桿螺旋紋路將土或碎石提升到地面以上，這使得螺旋鉆機能夠實現快速、高效的打樁作業。鉆桿是平行于大臂設置，因此打樁形成的樁孔是沿螺旋鉆機的大臂軸向延伸的，鉆臂的垂直度對于成孔的質量影響較大。

2、但在實際的施工操作過程中，由于地面不平導致鉆機傾斜，或是鉆孔前未準確調整鉆機大臂垂直度，都將導致樁孔的成孔質量不佳。

技術實現思路

1、本實用新型在于解決現有技術中螺旋鉆機鉆孔過程中大臂不穩定而影響成孔質量的問題，提出一種能夠實時監測大臂垂直度的螺旋鉆機大臂垂直度監測裝置，從而及時調整大臂的垂直度使其滿足施工要求，保證成孔質量。

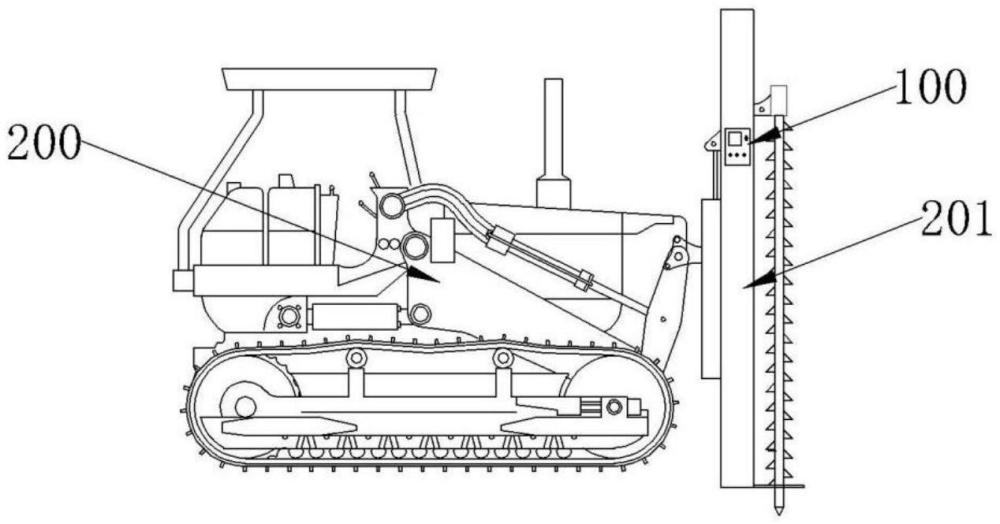

2、為了實現上述目的，本實用新型的技術方案包括：一種螺旋鉆機大臂垂直度監測裝置，包括用于安裝在所述螺旋鉆機的大臂的傾角傳感器以及電連接于所述傾角傳感器的顯示器，所述傾角傳感器用于檢測所述大臂的垂直度并將檢測結果傳輸至所述顯示器，所述顯示器用于顯示所述大臂的垂直度。

3、優選地，還包括控制器，所述傾角傳感器和所述顯示器分別電連接于所述控制器，通過有線傳輸將傾角傳感器測得的垂直度傳輸至所述控制器，所述控制器再通過有線傳輸將所述垂直度顯示在所述顯示器上，所述顯示器用于設置在螺旋鉆機的駕駛室。

4、優選地，還包括坐標傳感器，所述坐標傳感器用于檢測該螺旋鉆機所鉆樁孔的位置坐標。

5、優選地，所述控制器電連接有數據采集器和信號處理單元，所述數據采集器用于采集所述傾角傳感器和所述坐標傳感器的數據并傳輸至所述信號處理單元進行處理分析，所述信號處理單元用于處理來自所述傾角傳感器和所述坐標傳感器的數據并將分析結果傳輸至所述控制器。

6、優選地，所述控制器電連接有聲光報警器，所述聲光報警器用于在所述傾角傳感器檢測到所述大臂垂直度偏差超過預設值時發出聲光報警信號。

7、優選地，還包括殼體，所述傾角傳感器設置在所述殼體內，且所述殼體具有密封結構以防止所述殼體內部進水。

8、本實用新型的有益效果包括：本實用新型通過在鉆機大臂設置傾角傳感器，能夠并實時監測大臂的垂直度，能夠及時發現和調整鉆孔過程中可能出現的不穩定因素，從而確保成孔的形狀、大小和垂直度都符合施工要求。此外，精準的垂直度監測也能夠提高施工效率，減少不必要的返工和修復，從而確保工程的順利進行。

技術特征：

1.一種螺旋鉆機大臂垂直度監測裝置，其特征在于：包括用于安裝在所述螺旋鉆機的大臂的傾角傳感器以及電連接于所述傾角傳感器的顯示器，所述傾角傳感器用于檢測所述大臂的垂直度并將檢測結果傳輸至所述顯示器，所述顯示器用于顯示所述大臂的垂直度。

2.根據權利要求1所述的一種螺旋鉆機大臂垂直度監測裝置，其特征在于：還包括控制器，所述傾角傳感器和所述顯示器分別電連接于所述控制器，通過有線傳輸將傾角傳感器測得的垂直度傳輸至所述控制器，所述控制器再通過有線傳輸將所述垂直度顯示在所述顯示器上，所述顯示器用于設置在螺旋鉆機的駕駛室。

3.根據權利要求2所述的一種螺旋鉆機大臂垂直度監測裝置，其特征在于：還包括坐標傳感器，所述坐標傳感器用于檢測該螺旋鉆機所鉆樁孔的位置坐標。

4.根據權利要求3所述的一種螺旋鉆機大臂垂直度監測裝置，其特征在于：所述控制器電連接有數據采集器和信號處理單元，所述數據采集器用于采集所述傾角傳感器和所述坐標傳感器的數據并傳輸至所述信號處理單元進行處理分析，所述信號處理單元用于處理來自所述傾角傳感器和所述坐標傳感器的數據并將分析結果傳輸至所述控制器。

5.根據權利要求2所述的一種螺旋鉆機大臂垂直度監測裝置，其特征在于：所述控制器電連接有聲光報警器，所述聲光報警器用于在所述傾角傳感器檢測到所述大臂垂直度偏差超過預設值時發出聲光報警信號。

6.根據權利要求1所述的一種螺旋鉆機大臂垂直度監測裝置，其特征在于：還包括安裝在所述大臂側面的殼體，所述傾角傳感器設置在所述殼體內，且所述殼體具有密封結構以防止所述殼體內部進水。

技術總結
本技術屬于工程機械領域，具體涉及一種螺旋鉆機大臂垂直度監測裝置，包括用于安裝在所述螺旋鉆機的大臂的傾角傳感器以及電連接于所述傾角傳感器的顯示器，所述傾角傳感器用于檢測所述大臂的垂直度并將檢測結果傳輸至所述顯示器，所述顯示器用于顯示所述大臂的垂直度。本技術通過在鉆機大臂設置傾角傳感器，能夠并實時監測大臂的垂直度，能夠及時發現和調整鉆孔過程中可能出現的不穩定因素，從而確保成孔的形狀、大小和垂直度都符合施工要求。此外，精準的垂直度監測也能夠提高施工效率，減少不必要的返工和修復，從而確保工程的順利進行。

技術研發人員：陳晨,陳朝文,吳明宗,王璟,陳建春,梁道興,李承國
受保護的技術使用者：中國水利水電第十六工程局有限公司
技術研發日：20240723
技術公布日：2025/4/28
