本發明涉及船用動力傳動系統，屬于船舶動力傳動領域。

背景技術：

1、基于單一類型主機構建的動力系統在功率密度、最大功率、經濟性、操縱機動性等方面各具優缺點，已經無法同時滿足艦船對于航速、續航能力和機動性的最優化需求，為解決這個問題，需要一種船舶混合動力系統。

技術實現思路

1、本發明的目的是為了解決現有動力系統單一，無法同時滿足艦船對于航速、續航能力和機動性等多功能需求的問題，提出了一種船用柴電混合動力傳動系統及方法。

2、一種船用柴電混合動力傳動系統，所述系統包括永磁發電機、永磁聯軸器、雙軸伸柴油機、摩擦離合器、減速齒輪箱、低速大扭矩超越離合器、雙軸伸電動機、螺旋槳和電網；

3、雙軸伸柴油機的第一輸出軸連接摩擦離合器的主動端，摩擦離合器的從動端連接減速齒輪箱的輸入軸，減速齒輪箱的輸出軸連接低速大扭矩超越離合器的主動端，低速大扭矩超越離合器的從動端連接雙軸伸電動機的輸入端，雙軸伸電動機的旋轉軸連接螺旋槳；

4、永磁聯軸器的輸入軸連接雙軸伸柴油機的第二輸出軸，永磁聯軸器的輸出軸連接永磁發電機的驅動端，永磁發電機的載荷端連接電網的受電端，電網的輸電端連接雙軸伸電動機的電源端。

5、優選地，所述系統還包括供電儲能系統；

6、供電儲能系統的供電端連接永磁發電機的供電端；

7、供電儲能系統的受電端連接電網。

8、優選地，供電儲能系統采用蓄電池實現。

9、一種船用柴電混合動力傳動方法，所述方法基于一種船用柴電混合動力傳動系統實現，所述方法包括以下內容：

10、全柴推進模式：

11、永磁聯軸器斷開，摩擦離合器接合，雙軸伸柴油機驅動減速齒輪箱運行，此時低速大扭矩超越離合器主動端轉速高于從動端轉速，使得低速大扭矩超越離合器處于接合狀態，進而通過雙軸伸電動機的旋轉軸帶動螺旋槳運行；

12、離崗零污染全電推進模式：

13、雙軸伸柴油機停止運行，蓄電池通過永磁發電機向電網放電，并通過電網驅動雙軸伸電動機運行，進而帶動螺旋槳；此時，低速大扭矩超越離合器的從動端轉速高于主動端，使得低速大扭矩超越離合器處于脫開狀態，減速齒輪箱和雙軸伸柴油機均處于靜止?fàn)顟B(tài)；

14、低噪聲全電推進模式：

15、摩擦離合器斷開，永磁聯軸器接合，雙軸伸柴油機運行并驅動永磁發電機與船上輔機組共同對電網供電，同時，雙軸伸電動機從電網取電運轉并驅動螺旋槳運行；此時，低速大扭矩超越離合器的從動端轉速高于主動端，使得低速大扭矩超越離合器處于脫開狀態，減速齒輪箱處于靜止?fàn)顟B(tài)；

16、混合推進模式：

17、永磁聯軸器斷開，摩擦離合器接合，雙軸伸柴油機驅動減速齒輪箱運行，此時低速大扭矩超越離合器主動端轉速高于從動端轉速，使得低速大扭矩超越離合器處于接合狀態，動力傳遞至雙軸伸電動機的旋轉軸上，同時，雙軸伸電動機從電網取電與雙軸伸柴油機傳遞過來的動力在雙軸伸電動機的旋轉軸上實現并車共同驅動螺旋槳。

18、本發明的有益效果是：

19、本發明將雙軸伸柴油機作為加速推進使用主機，雙軸伸電動機作為離崗零污染及低噪音工況使用主機，合理配置摩擦離合器、永磁聯軸器、低速大扭矩超越離合器聯接部件的使用，獲得一套具備加速性能、續航能力強、機動性強、低污染、低噪聲的船用柴電混合動力傳動系統；

20、本發明可以實現離崗零污染全電推進、全柴推進、混合推進及低噪聲全電推進等功能，具有加速推進、低噪音等優良性能。

技術特征：

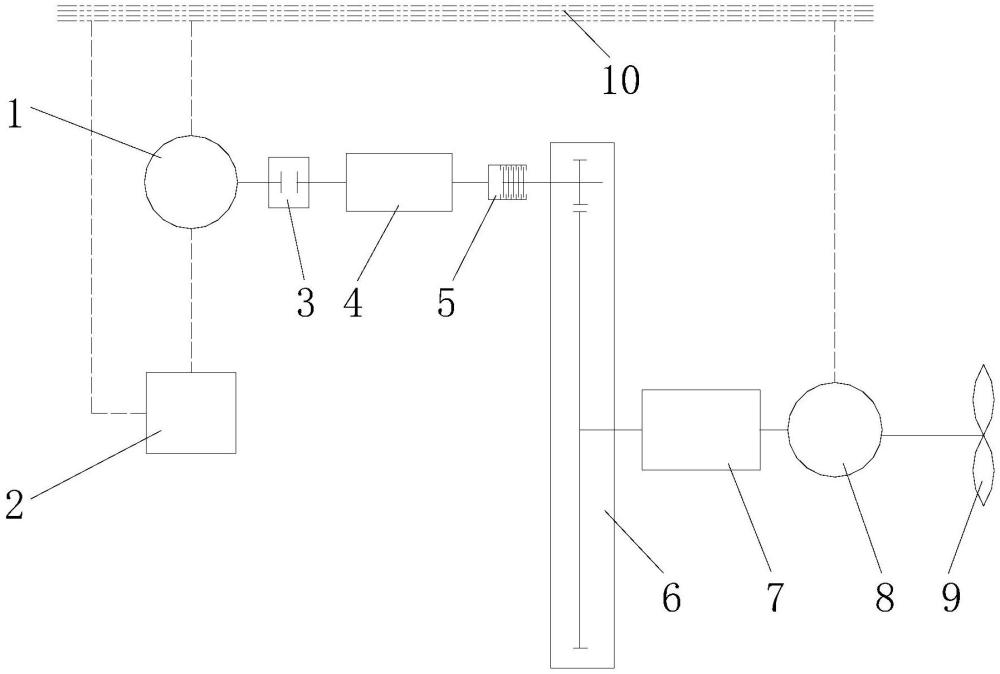

1.一種船用柴電混合動力傳動系統，其特征在于，所述系統包括永磁發電機(1)、永磁聯軸器(3)、雙軸伸柴油機(4)、摩擦離合器(5)、減速齒輪箱(6)、低速大扭矩超越離合器(7)、雙軸伸電動機(8)、螺旋槳(9)和電網(10)；

2.根據權利要求1所述的一種船用柴電混合動力傳動系統，其特征在于，所述系統還包括供電儲能系統；

3.根據權利要求2所述的一種船用柴電混合動力傳動系統，其特征在于，供電儲能系統采用蓄電池(2)實現。

4.一種船用柴電混合動力傳動方法，所述方法基于權利要求3所述的一種船用柴電混合動力傳動系統實現，其特征在于，所述方法包括以下內容：

技術總結
一種船用柴電混合動力傳動系統及方法，屬于船舶動力傳動領域。本發明的目的是為了解決現有動力系統單一，無法同時滿足艦船對于航速、續航能力和機動性等多功能需求的問題。雙軸伸柴油機的第一輸出軸連接摩擦離合器的主動端，摩擦離合器的從動端連接減速齒輪箱的輸入軸，減速齒輪箱的輸出軸連接低速大扭矩超越離合器的主動端，低速大扭矩超越離合器的從動端連接雙軸伸電動機的輸入端，雙軸伸電動機的旋轉軸連接螺旋槳；永磁聯軸器的輸入軸連接雙軸伸柴油機的第二輸出軸，永磁聯軸器的輸出軸連接永磁發電機的驅動端，永磁發電機的載荷端連接電網的受電端，電網的輸電端連接雙軸伸電動機的電源端。本發明為船舶的柴電混合動力傳動系統。
