本技術涉及注水井的修井，尤其涉及一種連續油管水井多功能帶壓球座除垢工藝管柱，屬于注水井帶壓除垢。

背景技術：

1、針對注水管柱長時間服役，管壁內會結垢、結蠟或附著污油，造成測試遇阻和水嘴投不進的情況，以往都是采用換管柱的方式解決，為了降低成本，提高效率，連續油管帶壓除垢技術的應用，很好解決管柱結垢和結蠟問題。但是有些注水井底部多功能帶壓球座由于球座的錐面或鋼球結垢和結蠟，導致球座漏失，國內油田常用連續油管進行高壓精準沖洗、酸洗或加重桿撞擊等方法對多功能帶壓球座及單流閥的繼續結垢和結蠟進行處理，由于有井下液體壓力的作用，鋼球坐封在球座錐面上，導致球座下方成為死腔，液體不流動，高壓沖洗、酸洗或加重桿撞擊作用不到鋼球和坐封錐面上，球座不密封問題一直沒有能夠解決，從而引起封隔器管柱失效或者分層注水不明確，起管柱，更換球座，進行井下管柱維護，是必然選擇。

2、為保證安全生產，起管柱作業施工前，需要進行放壓或壓井，再進行起下分層注水管柱作業。這樣的生產方式存在許多問題：第一，采用高密度壓井液壓井造成作業施工成本上升；第二，壓井易對地層造成污染，將地層壓死；第三，采用放壓，放壓造成施工周期增長，有時要1-2月，大幅度增加污水回收量，周邊油井地層能量下降，同時打破了注采井網的平衡，作業完再次恢復地層能量費時又費力，并且壓差變化大損壞套管。因此注水井球座不密封問題一直沒有解決辦法。

3、要解決球座不密封問題，常規球座不能夠滿足要求，必須設計專用球座，滿足沖洗時，鋼球離開坐封錐面，沖洗液體能夠進入坐封錐面下方，同時沖洗液或酸液實現定頂酸洗。

4、目前，常規分層注水帶壓作業工藝管柱自下而上為:絲堵+篩管+多功能帶壓球座+配水器一+油管+封隔器一+油管+配水器二+油管+封隔器二+…+油管+配水器三+油管至井口。以73mm油管完井的管柱為例，73mm油管內通徑62mm，配水器內通徑46mm，封隔器內通徑60mm-62mm。要實現球座清洗，常規油管無法通過內通徑46mm配水器，只有采用1.5"連續油管進行作業。常規分層注水帶壓作業工藝管柱結構不要更改，只要將常規多功能帶壓球座更換為專用多功能帶壓球座。

5、公開號為cn?207974796u的中國實用新型專利，公開了一種軸徑一體往復除垢噴槍，包括槍身和槍頭，槍頭通過短接連接在槍身的下端，槍頭端面的中心設置有圓孔，該圓孔的周圍均勻分布有軸向噴嘴，槍身的側壁上設置有徑向噴嘴，槍身內設置有活塞，活塞的一端插在所述的短接內并與短接密封配合，活塞的另一端插在槍身端部的圓孔內并與該圓孔的內壁密封配合，活塞上部的側面設置有過液孔，短接內裝有彈簧。該技術方案只能夠對注水管柱內壁進行除垢，不能夠解決球座不密封問題。

6、公開號為cn?211287624u的中國實用新型專利，公開了一種油田注水井用電動除垢裝置，該裝置包括由上至下依次連接的馬籠頭、主機、偏心孔除垢短節和中心通道除垢短節；偏心孔除垢短節包括偏心電機；偏心電機頂部與主機連接，偏心電機底部經偏心除垢臂與偏心除垢頭連接；偏心除垢臂上端與偏心孔除垢短節內的收張凸輪滑動連接。該技術方案只能夠對管柱內壁進行除垢，作用不到球座上。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本技術的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述和/或現有技術中存在的問題，提出了本實用新型。

3、本實用新型的首要目的在于，克服現有技術中存在的問題，提供一種連續油管水井多功能帶壓球座除垢工藝管柱，能夠定點注酸，使有機酸與球座和鋼球有效接觸，除垢除蠟效果好，且反洗井能夠有效沖洗球座的錐面。

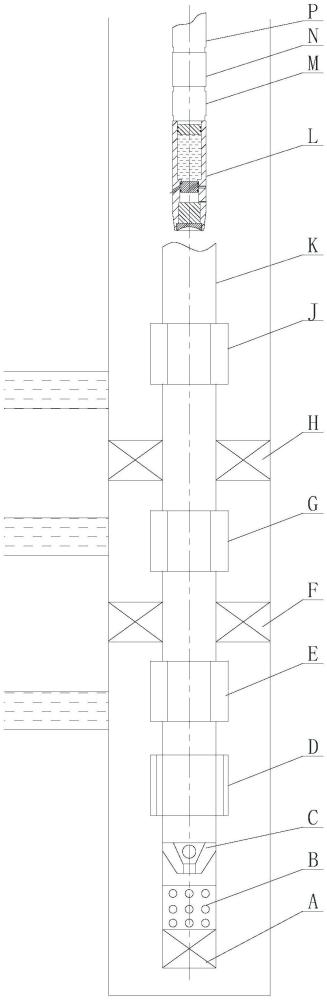

4、為解決以上技術問題，本實用新型的一種連續油管水井多功能帶壓球座除垢工藝管柱，注水管柱自下而上依次包括：絲堵、篩管、多功能帶壓球座、接箍、配水器和注水封隔器，沿所述注水管柱的中心通道下入有定點酸洗管柱，所述定點酸洗管柱自下而上設有酸洗工具、酸洗封隔器、內連接器和連續油管，所述酸洗工具包括酸洗外套，所述酸洗外套的上端口中固定有隔離塞，所述酸洗外套的中部設有密封塞，所述隔離塞與密封塞之間的空間注入有有機酸；所述酸洗外套的中段圓周設有貫通的噴液孔，各噴液孔的內端口被所述密封塞的圓周封閉；所述酸洗外套的下部內腔固定有強磁棒，強磁棒的底部設有擋板，所述擋板的圓周旋接在酸洗外套的下端口中。

5、進一步的，所述酸洗外套的下部圓周設有平衡液孔，所述平衡液孔的底部與所述強磁棒的頂部相切。

6、進一步的，所述擋板的下端面為凹弧面。

7、進一步的，所述密封塞的中段通過密封塞剪釘固定在所述酸洗外套中，所述密封塞的上下圓周分別嵌裝有密封塞o型圈與所述酸洗外套的內壁實現密封，所述各噴液孔的內端口位于兩道密封塞o型圈之間。

8、進一步的，所述多功能帶壓球座包括球座筒體，所述球座筒體的上部內腔設有喉口，喉口下方設有喉口下錐面，喉口一側設有軸向貫通的喉口旁通孔；所述球座筒體的下部內腔固定有球座體，球座體中心孔的上端設有喇叭口，所述喇叭口上坐封有低密度鋼球。

9、進一步的，所述球座筒體的下端旋接有球座下接頭，所述球座下接頭的內臺階下方通過擋塊銷釘固定有擋塊，所述擋塊的上端面中心固定有頂桿，所述頂桿的上端從所述喇叭口中伸出。

10、進一步的，所述球座體中心孔的內壁設有螺旋槽。

11、進一步的，所述球座體的上部設有縮徑段，所述縮徑段的外周套裝有球座彈簧。

12、進一步的，所述球座體的下部外凸臺抵靠在所述球座筒體的內臺階下方。

13、進一步的，所述酸洗封隔器包括相互旋接的封隔器上接頭和封隔器下接頭，所述封隔器上接頭的中段外周套裝有壓縮膠筒，所述壓縮膠筒的下端嵌裝在下連接套的上端，所述下連接套套裝在封隔器上接頭的外周，所述下連接套的中段縮徑段與所述封隔器下接頭的頂部之間設有液壓腔，所述封隔器上接頭的下端側壁設有進液孔與該液壓腔相通。

14、進一步的，所述下連接套的下端外緣向下延伸且下端圓周安裝有限位銷釘，所述限位銷釘的內端頭嵌于所述封隔器下接頭上部外壁的限位槽中。

15、進一步的，所述下連接套的中段內壁嵌裝有下連接套上密封圈與封隔器上接頭的外壁實現密封，所述封隔器下接頭的上部外周嵌裝有下連接套下密封圈與所述下連接套的內壁實現密封。

16、進一步的，所述壓縮膠筒中嵌有彈簧片，所述彈簧片為中部外凸的弓形。

17、進一步的，所述封隔器上接頭的上部外周旋接有上連接套，所述壓縮膠筒的上端嵌于所述上連接套與封隔器上接頭之間的環形凹槽中。

18、進一步的，所述接箍的上方設有配水器一，配水器一的上方設有注水封隔器一，注水封隔器一的上方設有配水器二，配水器二的上方設有注水封隔器二，所述注水封隔器二上方設有配水器三；所述注水封隔器一位于下注水層與中注水層之間，所述注水封隔器二位于中注水層與上注水層之間。

19、相對于現有技術，本實用新型取得了以下有益效果：1、有機酸能夠與球座和鋼球有效接觸，發生化學反應；2、實現定點注酸，節約用酸量，化學反應充分，除垢除蠟效果好；3、反洗井能夠有效沖洗球座的錐面，有效阻止或延遲球座的錐面和鋼球結垢結蠟。
