本發明涉及擴孔裝置，具體為一種機械造穴煤層增透用液壓擴孔裝置。

背景技術：

1、造穴工藝在煤礦生產系統中進行了廣泛應用，其主要分為水力沖孔造穴和孔內高壓機械擴孔造穴，目前預防沖擊地壓與瓦斯災害常見的技術是利用高壓水力進行切割煤層增透；

2、現有技術中，授權公告號為cn212508087u的實用新型專利提供一種推桿頂進式擴孔器，其采用機械頂進式控制結構進行應用，擴孔器打開僅通過傳導過來的機械推力進行推開便可進行擴孔造穴，避免使用高壓造成的風險，其通過機械推頂芯桿，配合鉸接板可控制鉸接刀翼從刀倉內展開，實現不同之間的煤層擴口，但是該設計方式在是使用時，由于需要增透的煤層較為松軟，加上鉆頭送入高壓水，鉆孔產生的煤渣和泥土容易通過刀翼連接位置進入芯桿活動位置，進而影響使用壽命和可能造成中心輸送高壓水的泄漏穩定，出現水壓不足等現象。

技術實現思路

1、本發明的目的在于提供一種機械造穴煤層增透用液壓擴孔裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種機械造穴煤層增透用液壓擴孔裝置，包括：

3、鉆桿主體，所述鉆桿主體的一側設有組裝基座，組裝基座的一側安裝設有成孔組件，成孔組件包括擴孔刀盒、噴水鉆頭和兩個刀翼，噴水鉆頭的一側貫穿擴孔刀盒并與組裝基座固定連接，兩個刀翼分別活動插接擴孔刀盒的兩側；

4、控制調節組件，所述控制調節組件包括液控芯桿、兩個調節板和四個控制齒套，液控芯桿活動插接鉆桿主體內，兩個調節板分別設于擴孔刀盒內的兩側，刀翼與調節板相連接；

5、約束組件，所述約束組件插接組裝基座和擴孔刀盒的四側，且約束組件包括四個約束穩定桿。

6、優選地，所述擴孔刀盒一側與組裝基座相貼合，擴孔刀盒遠離組裝基座的一側設有延長組裝套，延長組裝套內一側開設有棱形槽，噴水鉆頭一側水平設有棱形對接桿，棱形對接桿插接延長組裝套的棱形槽。

7、優選地，所述棱形對接桿的一側中心水平設有組裝螺管，組裝螺管活動貫穿擴孔刀盒的中心并設有外螺紋，且組裝螺管的直徑小于棱形對接桿的直徑。

8、優選地，所述組裝基座內開設有推動槽，液控芯桿的一側貫穿鉆桿主體的中心插接推動槽內并設有密封插管，組裝基座位于推動槽的一側中心貫穿開設有組合螺紋槽，組裝基座通過組合螺紋槽套接組裝螺管的外螺紋，液控芯桿位于推動槽一側的中心水平連通設有密封插管，且密封插管通過若干密封圈連通插接組裝螺管內。

9、優選地，所述擴孔刀盒的上下兩側分別開設有收納槽，兩個刀翼分別置于兩個收納槽內，刀翼的一側開設有同步鍵孔，擴孔刀盒內靠近兩個刀翼的同步鍵孔兩側均開設有自轉齒槽，四個控制齒套分別轉動插接四個自轉齒槽內，擴孔刀盒位于自轉齒槽并遠離收納槽的一側均開設有拆換槽，且控制齒套的兩側分別通過密封軸貫穿自轉齒槽的兩側插接收納槽和拆換槽內。

10、優選地，所述控制齒套的中心均貫穿開設有花鍵槽，控制齒套的花鍵槽與刀翼的同步鍵孔對應設置，擴孔刀盒一側的兩個控制齒套中心均水平貫穿插接設有花鍵軸，且刀翼通過同步鍵孔套接花鍵軸。

11、優選地，所述擴孔刀盒內位于相鄰兩個自轉齒槽之間均豎直連通開設有控制內腔，兩個調節板分別活動插接兩個控制內腔內，控制內腔內遠離組裝基座的一側水平設有兩個導桿，調節板位于兩個導桿的一側均設有導向板，導向板活動套接兩個導桿，且導桿的一側均套接設有復位彈簧。

12、優選地，所述調節板靠近控制齒套的一側均對稱設有若干撥動齒，兩個控制齒套的一側分別插接控制內腔內并與調節板的撥動齒嚙合相連。

13、優選地，所述組裝基座靠近控制內腔的兩側均連通推動槽開設有對接槽，兩個調節板的一側分別活動貫穿控制內腔和對接槽并插接推動槽內，液控芯桿位于推動槽內的兩側均設有接觸板，且調節板插接推動槽內的一側與接觸板相抵接。

14、優選地，所述拆換槽內的一側和組裝基座的四側均水平開設有桿槽，四個約束穩定桿的一側分別活動貫穿組裝基座的四個桿槽并插接擴孔刀盒的桿槽內，桿槽置于拆換槽內的一側分別與花鍵軸置于拆換槽內的一側相抵接，且擴孔刀盒位于桿槽的一側插接桿槽設有約束螺栓。

15、與現有技術相比，本發明的有益效果是：

16、在擴孔刀盒與鉆桿主體進行配合使用時，通過噴水鉆頭與鉆桿主體間的組合對拉，對擴孔刀盒進行同步固定組合，提高后期對于噴水鉆頭和擴孔刀盒的更換維護，降低成本，然后刀翼通過控制調節組件進行調節安裝，使液控芯桿不與刀翼位置接通，在施工過程中煤層中污染物不會影響液控芯桿的正常液壓活動和送水作業，且配合約束組件，使刀翼方便拆換和加強組裝基座和擴孔刀盒間的安裝穩定。

技術特征：

1.一種機械造穴煤層增透用液壓擴孔裝置，其特征在于，包括：

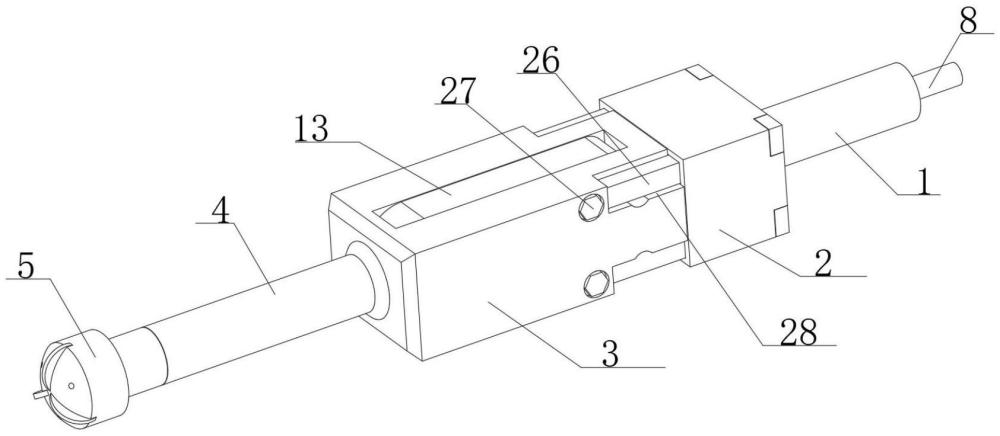

2.根據權利要求1所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述擴孔刀盒(3)一側與組裝基座(2)相貼合，擴孔刀盒(3)遠離組裝基座(2)的一側設有延長組裝套(4)，延長組裝套(4)內一側開設有棱形槽，噴水鉆頭(5)一側水平設有棱形對接桿(6)，棱形對接桿(6)插接延長組裝套(4)的棱形槽。

3.根據權利要求2所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述棱形對接桿(6)的一側中心水平設有組裝螺管(7)，組裝螺管(7)活動貫穿擴孔刀盒(3)的中心并設有外螺紋，且組裝螺管(7)的直徑小于棱形對接桿(6)的直徑。

4.根據權利要求3所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述組裝基座(2)內開設有推動槽(9)，液控芯桿(8)的一側貫穿鉆桿主體(1)的中心插接推動槽(9)內并設有密封插管(11)，組裝基座(2)位于推動槽(9)的一側中心貫穿開設有組合螺紋槽，組裝基座(2)通過組合螺紋槽套接組裝螺管(7)的外螺紋，液控芯桿(8)位于推動槽(9)一側的中心水平連通設有密封插管(11)，且密封插管(11)通過若干密封圈連通插接組裝螺管(7)內。

5.根據權利要求4所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述擴孔刀盒(3)的上下兩側分別開設有收納槽(12)，兩個刀翼(13)分別置于兩個收納槽(12)內，刀翼(13)的一側開設有同步鍵孔(14)，擴孔刀盒(3)內靠近兩個刀翼(13)的同步鍵孔(14)兩側均開設有自轉齒槽(15)，四個控制齒套(16)分別轉動插接四個自轉齒槽(15)內，擴孔刀盒(3)位于自轉齒槽(15)并遠離收納槽(12)的一側均開設有拆換槽(28)，且控制齒套(16)的兩側分別通過密封軸貫穿自轉齒槽(15)的兩側插接收納槽(12)和拆換槽(28)內。

6.根據權利要求5所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述控制齒套(16)的中心均貫穿開設有花鍵槽，控制齒套(16)的花鍵槽與刀翼(13)的同步鍵孔(14)對應設置，擴孔刀盒(3)一側的兩個控制齒套(16)中心均水平貫穿插接設有花鍵軸(17)，且刀翼(13)通過同步鍵孔(14)套接花鍵軸(17)。

7.根據權利要求6所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述擴孔刀盒(3)內位于相鄰兩個自轉齒槽(15)之間均豎直連通開設有控制內腔(18)，兩個調節板(22)分別活動插接兩個控制內腔(18)內，控制內腔(18)內遠離組裝基座(2)的一側水平設有兩個導桿(20)，調節板(22)位于兩個導桿(20)的一側均設有導向板(19)，導向板(19)活動套接兩個導桿(20)，且導桿(20)的一側均套接設有復位彈簧(21)。

8.根據權利要求7所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述調節板(22)靠近控制齒套(16)的一側均對稱設有若干撥動齒，兩個控制齒套(16)的一側分別插接控制內腔(18)內并與調節板(22)的撥動齒嚙合相連。

9.根據權利要求8所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述組裝基座(2)靠近控制內腔(18)的兩側均連通推動槽(9)開設有對接槽(23)，兩個調節板(22)的一側分別活動貫穿控制內腔(18)和對接槽(23)并插接推動槽(9)內，液控芯桿(8)位于推動槽(9)內的兩側均設有接觸板(24)，且調節板(22)插接推動槽(9)內的一側與接觸板(24)相抵接。

10.根據權利要求9所述的一種機械造穴煤層增透用液壓擴孔裝置，其特征在于：所述拆換槽(28)內的一側和組裝基座(2)的四側均水平開設有桿槽(25)，四個約束穩定桿(26)的一側分別活動貫穿組裝基座(2)的四個桿槽(25)并插接擴孔刀盒(3)的桿槽(25)內，桿槽(25)置于拆換槽(28)內的一側分別與花鍵軸(17)置于拆換槽(28)內的一側相抵接，且擴孔刀盒(3)位于桿槽(25)的一側插接桿槽(25)設有約束螺栓。

技術總結
本發明公開涉及擴孔裝置技術領域，具體為一種機械造穴煤層增透用液壓擴孔裝置，包括鉆桿主體、控制調節組件和約束組件，鉆桿主體的一側設有組裝基座，組裝基座的一側安裝設有成孔組件，成孔組件包括擴孔刀盒、噴水鉆頭和兩個刀翼，在擴孔刀盒與鉆桿主體進行配合使用時，通過噴水鉆頭與鉆桿主體間的組合對拉，對擴孔刀盒進行同步固定組合，提高后期對于噴水鉆頭和擴孔刀盒的更換維護，降低成本，然后刀翼通過控制調節組件進行調節安裝，使液控芯桿不與刀翼位置接通，在施工過程中煤層中污染物不會影響液控芯桿的正常液壓活動和送水作業，且配合約束組件，使刀翼方便拆換和加強組裝基座和擴孔刀盒間的安裝穩定。

技術研發人員：秦興林,曹垚林,汪開旺,劉嘯,付巍,張哲,左明明,都鋒,鄒永洺,孟祥寧
受保護的技術使用者：中煤科工集團沈陽研究院有限公司
技術研發日：
技術公布日：2025/4/24
