本發明涉及除塵，具體是一種鉆桿除塵一體機。

背景技術：

1、鉆機是施工工程中常見設備，鉆機在使用過程中，塵土污染空氣大，在一些人口密集的地方作業時，需要除塵處理，大部分鉆機是沒有設置除塵結構，需要另外的除塵裝置處理。經檢索，比較實用的帶除塵結構的步履鉆機，公告號cn213419009u,該機構使步履式鉆機具有除塵功能，避免鉆孔揚塵污染環境，提高了步履式鉆機的環保性能，同時保障了步履式鉆機在松軟地面行走的穩定。用于實際使用時，兩組集塵罩在對灰塵進行收集時無法隨時進行調節角度使用，從而無法對多個角度的灰塵進行收集，降低了集塵罩的吸附效果，整體裝置實用性較差，因此，我們提出了一種鉆桿除塵一體機來解決上述所提到的問題。

技術實現思路

1、本發明的目的在于提供一種鉆桿除塵一體機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種鉆桿除塵一體機，包括步履式鉆機主體、控制室、鉆桿結構，其特征在于，還包括兩組吸塵罩，且分別設置在鉆桿結構的兩側，所述的吸塵罩還設有調節組件吸塵罩，其設置有兩組，且分別設置在鉆桿結構的兩側，所述的吸塵罩還設有調節組件，所述調節組件，其用于帶動兩組吸塵罩進行角度調節，且設置在兩組吸塵罩的一側，兩組吸塵罩一端接輸送軟管、豎管、支管、橫管，橫管上有抽氣泵，橫管另一端經連接管連降塵室；所述降塵室的上端面上設置有儲水箱，所述儲水箱的兩側壁上均設置有一組輸出管，兩組所述輸出管上均設置有一組第一抽水泵，兩組所述輸出管的另一端連接有固定管；所述固定管穿設在降塵室的內部，所述降塵室內部的固定管上設置有多組霧化噴頭；所述降塵室的兩側壁上均設置有一組循環管，兩組所述循環管的另一端均穿設在儲水箱的兩側壁上，兩組所述循環管上均設置有一組第二抽水泵。

4、作為本發明進一步的方案：調節組件為轉動驅動結構，所述調節組件包括固定框，所述固定框設置在鉆桿結構的一側，所述固定框的底端內部轉動設置有轉桿，所述轉桿的兩端均設置有一組圓形板，兩組所述圓形板的外壁上均設置有一組支桿，兩組所述支桿的另一端分別與兩組吸塵罩相連接，所述轉桿的外側套設有第一皮帶輪，所述第一皮帶輪的外側套設有連接皮帶，所述連接皮帶的另一端內部設置有第二皮帶輪，所述第二皮帶輪轉動設置在固定框的一側外壁上，所述第二皮帶輪的一側與驅動電機的輸出端相連接。

5、作為本發明進一步的方案：所述固定框的上下端內壁上設置有兩組限位桿，兩組所述限位桿的外側滑動設置有升降板，所述升降板的一側壁與鉆桿結構相連接。

6、作為本發明進一步的方案：所述升降板的一側壁上設置有兩組升降塊，兩組所述升降塊的下端面上均設置有一組電動推桿，兩組所述電動推桿的下端均設置在支撐架的端面上，所述支撐架的下端面設置在步履式鉆機主體上。

7、作為本發明進一步的方案：兩組所述吸塵罩的一端均設置一組輸送軟管，兩組所述輸送軟管的另一端均設置一組豎管，兩組所述豎管的下端面均設置在步履式鉆機主體上。

8、作為本發明進一步的方案：兩組所述豎管上均設置一組支管，兩組所述支管的另一端均設置一組橫管，兩組所述橫管上均設置一組抽氣泵，兩組所述橫管的另一端均設置一組連接管，兩組所述連接管的另一端設置有降塵室，所述降塵室設置在步履式鉆機主體上。

9、作為本發明再進一步的方案：所述驅動電機設置在基座板的一側內壁上，所述基座板設置在固定框的一側壁上。

10、與現有技術相比，本發明的有益效果是：

11、該裝置結構有效實現鉆機與除塵結構一體設置，且通過吸塵罩另外設置調節組件，能夠對兩組吸塵罩的工作角度進行調整，便于對不同方向的灰塵進行吸取，提高了吸塵罩的工作質量，避免了兩組集塵罩在對灰塵進行收集時無法進行調節角度使用，同時通過設置儲水箱與多組霧化噴頭能夠對吸取的灰塵進行降塵處理，進一步提高了鉆機使用時的降塵效果，比較的實用。

技術特征：

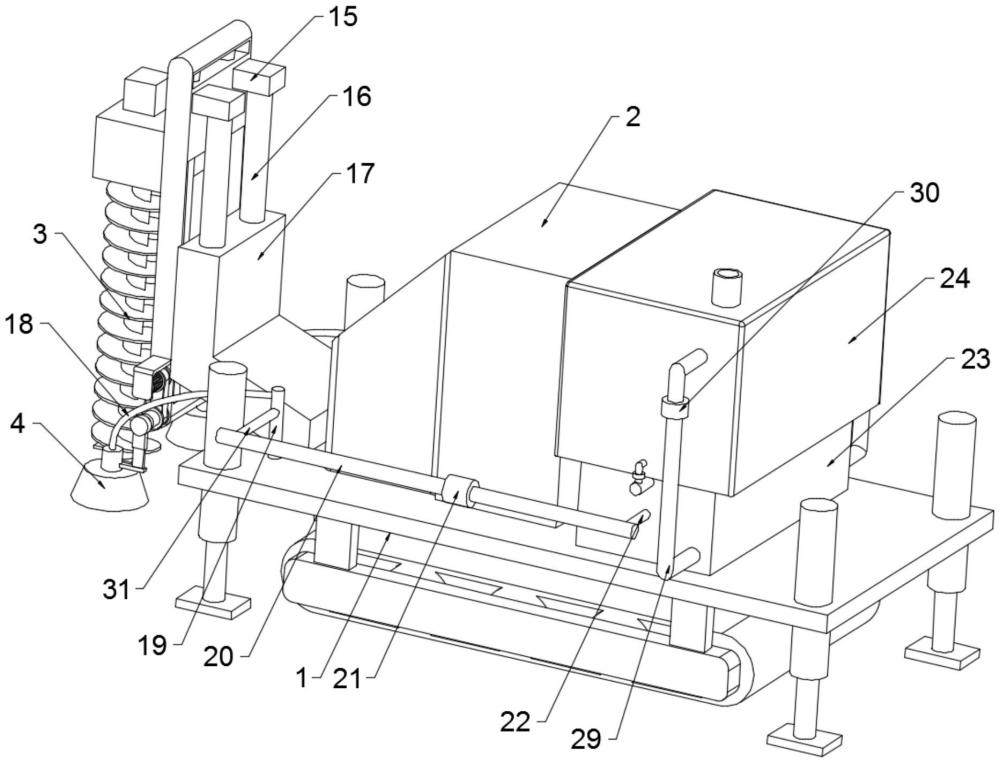

1.一種鉆桿除塵一體機，其特征在于，包括步履式鉆機主體(1)、控制室(2)、鉆桿結構(3)，還包括兩組吸塵罩(4)，且分別設置在鉆桿結構(3)的兩側，所述的吸塵罩(4)還設有調節組件，其用于帶動兩組吸塵罩(4)進行角度調節，且設置在兩組吸塵罩(4)的一側，兩組吸塵罩一端接輸送軟管(18)、豎管(19)、支管(31)、橫管(20)，橫管(20)上有抽氣泵(21)，橫管(21)另一端經連接管連降塵室(23)。

2.根據權利要求1所述的鉆桿除塵一體機，其特征在于，所述降塵室(23)的兩側壁上均設置有一組循環管(29)，兩組所述循環管(29)的另一端均穿設在儲水箱(24)的兩側壁上，兩組所述循環管(29)上均設置有一組第二抽水泵(30)。

3.根據權利要求1所述的鉆桿除塵一體機，其特征在于，所述降塵室(23)的上端面上設置有儲水箱(24)，所述儲水箱(24)的兩側壁上均設置有一組輸出管(25)，兩組所述輸出管(25)上均設置有一組第一抽水泵(26)，兩組所述輸出管(25)的另一端連接有固定管(27)。

4.根據權利要求3所述的一種鉆桿除塵一體機，其特征在于，所述固定管(27)穿設在降塵室(23)的內部，所述降塵室(23)內部的固定管(27)上設置有多組霧化噴頭(28)。

5.根據權利要求3所述的一種鉆桿除塵一體機，其特征在于，所述的調節組件為轉動驅動結構，所述調節組件包括固定框(5)，所述固定框(5)設置在鉆桿結構(3)的一側，所述固定框(5)的底端內部轉動設置有轉桿(6)，所述轉桿(6)的兩端均設置有一組圓形板(7)，兩組所述圓形板(7)的外壁上均設置有一組支桿(8)，兩組所述支桿(8)的另一端分別與兩組吸塵罩(4)相連接，所述轉桿(6)的外側套設有第一皮帶輪(9)，所述第一皮帶輪(9)的外側套設有連接皮帶(10)，所述連接皮帶(10)的另一端內部設置有第二皮帶輪(11)，所述第二皮帶輪(11)轉動設置在固定框(5)的一側外壁上，所述第二皮帶輪(11)的一側與驅動電機(12)的輸出端相連接。

6.根據權利要求5所述的一種鉆桿除塵一體機，其特征在于，所述固定框(5)的上下端內壁上設置有兩組限位桿(13)，兩組所述限位桿(13)的外側滑動設置有升降板(14)，所述升降板(14)的一側壁與鉆桿結構(3)相連接。

7.根據權利要求6所述的一種鉆桿除塵一體機，其特征在于，所述升降板(14)的一側壁上設置有兩組升降塊(15)，兩組所述升降塊(15)的下端面上均設置有一組電動推桿(16)，兩組所述電動推桿(16)的下端均設置在支撐架(17)的端面上，所述支撐架(17)的下端面設置在步履式鉆機主體(1)上。

8.根據權利要求1所述的一種鉆桿除塵一體機，其特征在于，兩組所述吸塵罩(4)的一端均設置一組輸送軟管(18)，兩組所述輸送軟管(18)的另一端均設置一組豎管(19)，兩組所述豎管(19)的下端面均設置在步履式鉆機主體(1)上。

9.根據權利要求8所述的一種鉆桿除塵一體機，其特征在于，兩組所述豎管(19)上均設置一組支管(31)，兩組所述支管(31)的另一端均設置一組橫管(20)，兩組所述橫管(20)上均設置一組抽氣泵(21)，兩組所述橫管(20)的另一端均設置一組連接管(22)，兩組所述連接管(22)的另一端設置有降塵室(23)，所述降塵室(23)設置在步履式鉆機主體(1)上。

技術總結
本發明公開了一種鉆桿除塵一體機，包括步履式鉆機主體、控制室、鉆桿結構，其特征在于，還包括兩組吸塵罩，且分別設置在鉆桿結構的兩側，所述的吸塵罩還設有調節組件吸塵罩，其設置有兩組，且分別設置在鉆桿結構的兩側，所述的吸塵罩還設有調節組件，所述調節組件用于帶動兩組吸塵罩進行角度調節，兩組吸塵罩一端接輸送軟管、豎管、支管、橫管，橫管上有抽氣泵，橫管另一端經連接管連降塵室，整體結構有效實現了鉆桿除塵效果，提高了吸塵罩的使用性，同時通過設置儲水箱與多組霧化噴頭能夠對吸取的灰塵進行降塵處理，進一步提高了鉆機的降塵效果。
