本發明涉及電源，具體公開一種便攜式儲能電源。

背景技術：

1、隨著電池技術的不斷進步，單位電池單元的能量密度顯著提升，這不僅使得儲能電源能夠儲存更多的電量，還大幅減輕了其重量和體積，從而增強其便攜性。這種技術提升使得便攜式儲能電源能夠更好地滿足戶外活動中的高用電需求，因此在戶外愛好者中廣受歡迎。

2、然而，戶外環境復雜多變，儲能電源在戶外使用時，相比其他場景更容易遭受沖擊或撞擊等外力損傷，因此，特別需要對儲能電源進行有效的防撞保護，以提升其使用安全性。目前，最常見的防撞保護方式僅使用彈簧作為緩沖元件，很顯然其缺陷明顯：當彈簧吸收沖擊力并釋放時，至少會將一半的反作用力傳遞回儲能電源本身，防撞效果較差；此外，彈簧的吸能范圍有限，導致其防撞能力受到制約，無法全面應對各種復雜的沖擊情況。

技術實現思路

1、基于背景技術中所提及的問題，本發明提出一種能提高抗沖擊能力的便攜式儲能電源，其具體通過以下技術手段實現：

2、一種便攜式儲能電源，包括：外殼；固定連接在外殼內的電池組；以及固定連接在外殼上的接線板，接線板與電池組連接；還包括：設置在外殼上的抗擊組件，抗擊組件包括：設置在外殼上的安裝座；滑動連接在安裝座上的連接架，連接架相對安裝座移動的方向所在的直線與外殼垂直；轉動連接在連接架上的滾軸；固定連接在安裝座內的連接桿；滑動連接在連接桿上的環柱；轉動連接在環柱與連接架之間的連接板；以及固定連接在環柱與安裝座之間的第一彈簧，第一彈簧套設在連接桿上。

3、進一步，抗擊組件環繞外殼的外立面設置一圈。

4、進一步，安裝座滑動設置在外殼上，還包括：滑動連接在外殼內的移動板；固定連接在移動板上的移動框，移動框與各組抗擊組件一一配合；固定連接在移動框上的凸軸；固定連接在各個安裝座上的連接框，連接框斜向設置，凸軸與連接框滑動連接；固定連接在外殼內的限位軸，限位軸與安裝座滑動連接；以及固定連接在安裝座與外殼之間的第二彈簧，第二彈簧套設在限位軸上。

5、進一步，還包括：滑動連接在外殼頂部的提手，提手與移動板固定連接；設置在移動板與外殼之間的鎖定組件，鎖定組件包括：固定連接在提手上的安裝柱；外殼的頂部開設有槽口；滑動連接在提手與安裝柱內的移動桿；固定連接在移動桿端部的插塊；固定連接在移動桿與提手之間的第三彈簧；以及滑動連接在提手內的按壓塊，按壓塊與移動桿使用斜面配合，按壓塊的端部設置于提手外。

6、進一步，還包括：固定連接在外殼底部的上底座；滑動連接在上底座下部的下底座，下底座與地接觸；以及設置在上底座與下底座之間的第四彈簧。

7、進一步，下底座內設置有環形的槽道，上底座與下底座之間能轉動；還包括：固定連接在上底座與下底座之間的第一扭簧；固定連接在上底座內的固定盤；以及滑動連接在固定盤底部的滾腳，第四彈簧固定連接在滾腳與固定盤之間，滾腳設置于槽道內，與下底座滾動接觸。

8、進一步，還包括：滑動連接在下底座上的支撐腳。

9、進一步，還包括：滑動連接在下底座內的齒條，齒條與支撐腳固定連接；固定連接在下底座內的十字桿；滑動連接在下底座上的頂柱，頂柱與十字桿十字配合；設置在頂柱上的螺紋；轉動連接在下底座上的套筒，套筒與頂柱之間通過螺紋配合連接，頂柱移動控制套筒轉動；固定連接在套筒上的齒輪，齒輪與齒條嚙合；以及固定連接在套筒與下底座之間的第二扭簧，第二扭簧套設在套筒上。

10、本發明的有益效果：本發明使用抗擊組件分解外界作用在本發明上的撞擊作用力，通過使用轉動的滾軸以及連接板實現雙重作用力分解，從而有效減少作用在電池組上的作用力大小，提高本發明的安全性，并設置第一彈簧的緩沖方向與電池組的方向錯開，使第一彈簧分解受力后，反作用力不再傳遞至電池組上，保證抗擊組件對電池組分解作用力的效果。本發明設置抗擊組件能根據使用場景控制收展，提高本發明的功能性以及使用舒適度。本發明設置鎖定組件固定抗擊組件的展開狀態，輔助抗擊組件使用，提高本發明的使用效果。

技術特征：

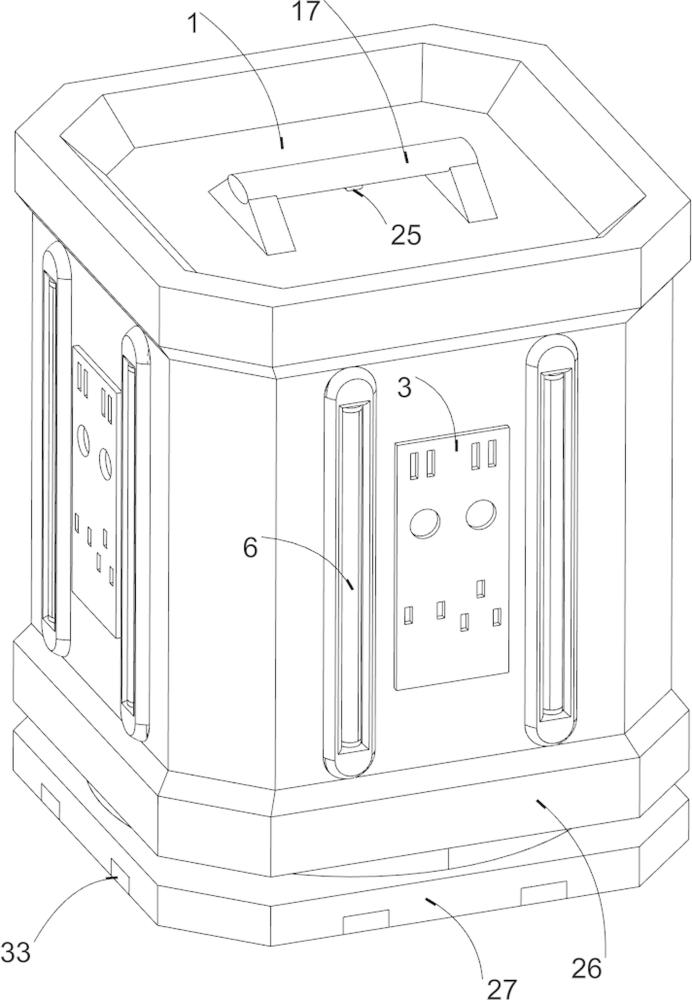

1.一種便攜式儲能電源，包括：外殼（1）；固定連接在外殼（1）內的電池組（2）；以及固定連接在外殼（1）上的接線板（3），接線板（3）與電池組（2）連接；其特征在于，還包括：設置在外殼（1）上的抗擊組件，抗擊組件用于分解作用力，以減小直接作用在電池組（2）上作用力的大小，抗擊組件包括：設置在外殼（1）上的安裝座（4）；滑動連接在安裝座（4）上的連接架（5），連接架（5）相對安裝座（4）移動的方向所在的直線與外殼（1）垂直；轉動連接在連接架（5）上的滾軸（6）；固定連接在安裝座（4）內的連接桿（7）；滑動連接在連接桿（7）上的環柱（8）；轉動連接在環柱（8）與連接架（5）之間的連接板（9）；以及固定連接在環柱（8）與安裝座（4）之間的第一彈簧（10），第一彈簧（10）套設在連接桿（7）上。

2.根據權利要求1所述的一種便攜式儲能電源，其特征在于，抗擊組件環繞外殼（1）的外立面設置一圈。

3.根據權利要求2所述的一種便攜式儲能電源，其特征在于，安裝座（4）滑動設置在外殼（1）上，還包括：滑動連接在外殼（1）內的移動板（11）；固定連接在移動板（11）上的移動框（12），移動框（12）與各組抗擊組件一一配合；固定連接在移動框（12）上的凸軸（13）；固定連接在各個安裝座（4）上的連接框（14），連接框（14）斜向設置，凸軸（13）與連接框（14）滑動連接；固定連接在外殼（1）內的限位軸（15），限位軸（15）與安裝座（4）滑動連接；以及固定連接在安裝座（4）與外殼（1）之間的第二彈簧（16），第二彈簧（16）套設在限位軸（15）上。

4.根據權利要求3所述的一種便攜式儲能電源，其特征在于，還包括：滑動連接在外殼（1）頂部的提手（17），提手（17）與移動板（11）固定連接；設置在移動板（11）與外殼（1）之間的鎖定組件，鎖定組件用于固定抗擊組件的展開狀態，鎖定組件包括：固定連接在提手（17）上的安裝柱（18）；外殼（1）的頂部開設有槽口（19）；滑動連接在提手（17）與安裝柱（18）內的移動桿（21）；固定連接在移動桿（21）端部的插塊（22），插塊（22）插入槽口（19）內，將固定提手（17）與外殼（1）之間的位置關系；固定連接在移動桿（21）與提手（17）之間的第三彈簧（23）；以及滑動連接在提手（17）內的按壓塊（25），按壓塊（25）與移動桿（21）使用斜面配合，按壓塊（25）的端部設置于提手（17）外。

5.根據權利要求4所述的一種便攜式儲能電源，其特征在于，還包括：固定連接在外殼（1）底部的上底座（26）；滑動連接在上底座（26）下部的下底座（27），下底座（27）與地接觸；以及設置在上底座（26）與下底座（27）之間的第四彈簧（31）。

6.根據權利要求5所述的一種便攜式儲能電源，其特征在于，下底座（27）內設置有環形的槽道（28），上底座（26）與下底座（27）之間能轉動；還包括：固定連接在上底座（26）與下底座（27）之間的第一扭簧（32）；固定連接在上底座（26）內的固定盤（29）；以及滑動連接在固定盤（29）底部的滾腳（30），第四彈簧（31）固定連接在滾腳（30）與固定盤（29）之間，滾腳（30）設置于槽道（28）內，與下底座（27）滾動接觸。

7.根據權利要求6所述的一種便攜式儲能電源，其特征在于，還包括：滑動連接在下底座（27）上的支撐腳（33），支撐腳（33）滑動展開將增加下底座（27）與地的接觸面積。

8.根據權利要求7所述的一種便攜式儲能電源，其特征在于，還包括：滑動連接在下底座（27）內的齒條（34），齒條（34）與支撐腳（33）固定連接；固定連接在下底座（27）內的十字桿（35）；滑動連接在下底座（27）上的頂柱（36），頂柱（36）與十字桿（35）十字配合；設置在頂柱（36）上的螺紋（37）；轉動連接在下底座（27）上的套筒（38），套筒（38）與頂柱（36）之間通過螺紋（37）配合連接，頂柱（36）移動控制套筒（38）轉動；固定連接在套筒（38）上的齒輪（39），齒輪（39）與齒條（34）嚙合；以及固定連接在套筒（38）與下底座（27）之間的第二扭簧（40），第二扭簧（40）套設在套筒（38）上。

技術總結
本發明涉及電源技術領域，具體公開一種便攜式儲能電源，包括：設置在外殼上的抗擊組件，抗擊組件包括：設置在外殼上的安裝座；滑動連接在安裝座上的連接架，連接架相對安裝座移動的方向所在的直線與外殼垂直；轉動連接在連接架上的滾軸；固定連接在安裝座內的連接桿；滑動連接在連接桿上的環柱；轉動連接在環柱與連接架之間的連接板；以及固定連接在環柱與安裝座之間的第一彈簧，第一彈簧套設在連接桿上。本發明使用抗擊組件分解外界作用在本發明上的撞擊作用力，通過使用轉動的滾軸以及連接板實現雙重作用力分解，從而有效減少作用在電池組上的作用力大小，提高本發明的安全性。

技術研發人員：李彬,常偉,羅禮新,廖輝
受保護的技術使用者：珠海市嘉德電能科技有限公司
技術研發日：
技術公布日：2025/4/28
