本技術涉及煤礦輔助用具，具體為一種淺埋煤層采空區覆巖支撐結構。

背景技術：

1、淺埋煤層主要是指在土下交淺位置的煤層，在該類煤層采集完成之后，采空區的覆巖較為薄弱，在地下水的流通帶動下，極易出現坍塌，為了不影響臨區的采集，往往會在采空區中加裝支撐結構，輔助對覆巖進行支撐。

2、經檢索公開號為cn219366082u，公開了一種淺埋煤層采空區覆巖支撐結構，支撐板抵合在采空區頂面上，尖端筒插入覆巖中，在地下水的流通下，通過通槽進入尖端筒中，膨脹止水柱在遇到水的情況下開始膨脹，在膨脹止水柱膨脹作用下，弧形板向外側被擠壓，尖頭插柱插入土中，起到壓實土壤的作用，從而使土壤更加的緊密。

3、在實現本實用新型的過程中，發明人發現現有技術中至少存在以下問題沒有得到解決，上述案例通過尖端筒和尖頭插柱插入覆巖內部的方式，來提高對覆巖的支撐效果，但是尖端筒和尖頭插柱容易破壞覆巖，加速覆巖表層風化和松動，當覆巖表層風化和松動脫落后，支撐板無法有效對覆巖進行支撐，而工作人員又無法直觀的檢測支撐板對覆巖的支撐力度，安全系數有限。

4、因此我們提出一種淺埋煤層采空區覆巖支撐結構，能夠解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種淺埋煤層采空區覆巖支撐結構，解決了背景技術中所提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種淺埋煤層采空區覆巖支撐結構，包括立柱和調節柱，所述立柱的內部豎直開設有調節槽，所述調節柱置于調節槽外側的一端固定安裝有調節塊，所述調節塊的上方水平設置有支撐板；檢測機構：用于檢測覆巖對支撐板的擠壓力度，所述檢測機構包括壓力傳感器，所述支撐板底側的中部開設有卡槽，所述壓力傳感器固定連接在卡槽的頂端內壁，所述調節塊的頂端卡接在卡槽的內部，且所述壓力傳感器抵觸在調節塊上表面的中部；調節機構：用于調整支撐板對覆巖的支撐力度，所述調節機構包括螺紋桿，所述調節柱底側的中部豎直開設有螺紋槽，所述螺紋桿的上端與螺紋槽螺紋連接。

3、作為本申請技術方案的一可選方案，所述立柱一側的上端固定連接有蜂鳴器、控制器和蓄電池，所述壓力傳感器的數據輸出端與控制器的數據輸入端連接，所述控制器的信號輸出端與蜂鳴器的信號輸入端連接。

4、作為本申請技術方案的一可選方案，所述螺紋桿的下端貫穿并固定安裝有大錐齒輪，所述調節槽一側內壁的底端通過軸承轉動連接有手輪，所述手輪置于調節槽內部的一端固定安裝有小錐齒輪。

5、作為本申請技術方案的一可選方案，所述小錐齒輪與大錐齒輪嚙合，所述小錐齒輪與大錐齒輪的尺寸相配合。

6、作為本申請技術方案的一可選方案，所述螺紋桿的底端通過軸承與調節槽的底端內壁轉動連接，所述調節柱的底端與調節槽滑動連接，所述調節槽與調節柱的尺寸相配合。

7、作為本申請技術方案的一可選方案，所述立柱的底端水平固定安裝有底板，所述底板上表面的四個拐角均貫穿開設有固定孔。

8、與現有技術相比，本實用新型的有益效果如下，通過卡槽頂端內壁的壓力傳感器，能夠檢測調節塊對支撐板的擠壓力度，從而檢測支撐板對覆巖的支撐力度，當支撐板對覆巖的支撐力度低于壓力傳感器的閾值時，控制器能夠控制器蜂鳴器工作報警，工作人員通過手輪能夠轉動小錐齒輪，經大錐齒輪能夠帶動螺紋桿轉動，從而驅動調節柱和支撐板往上移動，進一步調整支撐板對覆巖的支撐力度，避免覆巖表層風化和松動，影響支撐板對覆巖的支撐效果。

技術特征：

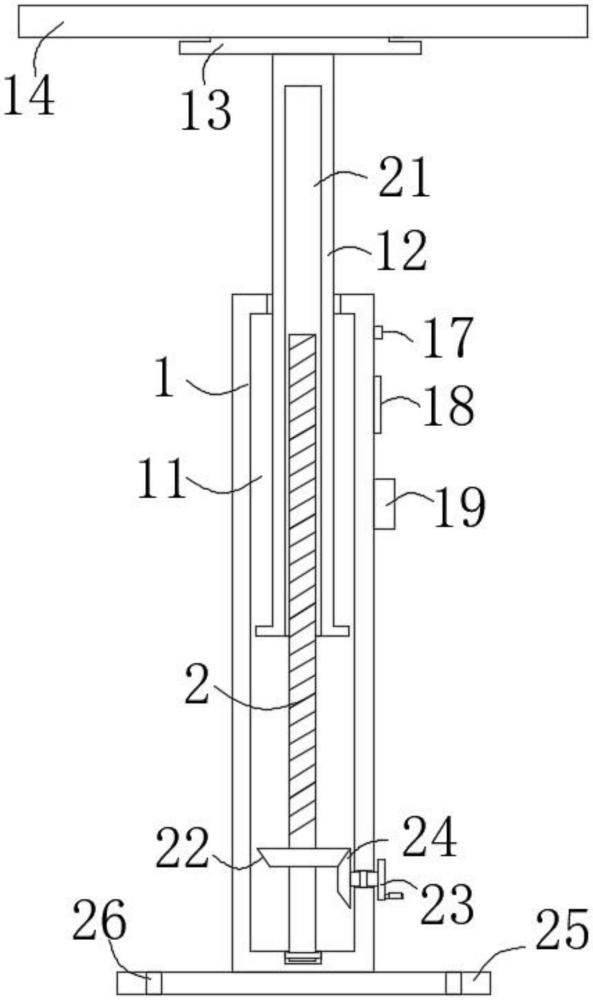

1.一種淺埋煤層采空區覆巖支撐結構，包括立柱(1)和調節柱(12)，其特征在于，所述立柱(1)的內部豎直開設有調節槽(11)，所述調節柱(12)置于調節槽(11)外側的一端固定安裝有調節塊(13)，所述調節塊(13)的上方水平設置有支撐板(14)；

2.根據權利要求1所述的一種淺埋煤層采空區覆巖支撐結構，其特征在于：所述立柱(1)一側的上端固定連接有蜂鳴器(17)、控制器(18)和蓄電池(19)，所述壓力傳感器(16)的數據輸出端與控制器(18)的數據輸入端連接，所述控制器(18)的信號輸出端與蜂鳴器(17)的信號輸入端連接。

3.根據權利要求1所述的一種淺埋煤層采空區覆巖支撐結構，其特征在于：所述螺紋桿(2)的下端貫穿并固定安裝有大錐齒輪(22)，所述調節槽(11)一側內壁的底端通過軸承轉動連接有手輪(23)，所述手輪(23)置于調節槽(11)內部的一端固定安裝有小錐齒輪(24)。

4.根據權利要求3所述的一種淺埋煤層采空區覆巖支撐結構，其特征在于：所述小錐齒輪(24)與大錐齒輪(22)嚙合，所述小錐齒輪(24)與大錐齒輪(22)的尺寸相配合。

5.根據權利要求1所述的一種淺埋煤層采空區覆巖支撐結構，其特征在于：所述螺紋桿(2)的底端通過軸承與調節槽(11)的底端內壁轉動連接，所述調節柱(12)的底端與調節槽(11)滑動連接，所述調節槽(11)與調節柱(12)的尺寸相配合。

6.根據權利要求1所述的一種淺埋煤層采空區覆巖支撐結構，其特征在于：所述立柱(1)的底端水平固定安裝有底板(25)，所述底板(25)上表面的四個拐角均貫穿開設有固定孔(26)。

技術總結
本技術涉及煤礦輔助用具技術領域，公開了一種淺埋煤層采空區覆巖支撐結構，包括立柱和調節柱，所述立柱的內部豎直開設有調節槽，所述調節柱置于調節槽外側的一端固定安裝有調節塊。本技術通過卡槽頂端內壁的壓力傳感器，能夠檢測調節塊對支撐板的擠壓力度，從而檢測支撐板對覆巖的支撐力度，當支撐板對覆巖的支撐力度低于壓力傳感器的閾值時，控制器能夠控制器蜂鳴器工作報警，工作人員通過手輪能夠轉動小錐齒輪，經大錐齒輪能夠帶動螺紋桿轉動，從而驅動調節柱和支撐板往上移動，進一步調整支撐板對覆巖的支撐力度，避免覆巖表層風化和松動，影響支撐板對覆巖的支撐效果。

技術研發人員：鄧春新,秦會錦,張奇,張琰東,曹海彬,李茹俊,湯景明,孟飛龍,虎小宏
受保護的技術使用者：山西潞安集團蒲縣開拓煤業有限公司
技術研發日：20240731
技術公布日：2025/4/28
