本發明屬于水泵技術領域，涉及一種智能水泵，特別是一種智能噴射泵。

背景技術：

水泵是輸送液體或使液體增壓的機械，它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加。傳統的水泵存在弊端：利用水泵從A處往B處進行抽水時，僅憑經驗操作，對A處的水位無法監控，容易造成空抽。現有的水泵控制有機械式開關模式或電子開關模式。例如，中國專利公開了一種自動抽水水泵[授權公告號為CN202266399U]，包括泵體、電機和壓力罐，泵體的一側設有壓蓋，泵體上設有進水口和出水口，泵體與電機相連接，壓力罐與泵體相連接，水泵還包括壓力開關，壓力開關設在泵體的一側面下端，壓力開關與水泵的一電源電連接。當用水處的水壓降到低于壓力開關設計的最低壓力值時，壓力開關會自動打開，并啟動水泵電源，水泵進行抽水工作；當用水處的水壓上升到壓力開關設計的最高壓力值時，壓力開關自動關閉，同時關閉水泵電源，水泵停止工作。

但上述的水泵仍存在以下問題：結構布置不合理，結構不緊湊，安裝所需的空間環境較大，不適于一些狹小的空間，適用范圍小；需要投入大量的資金進行購買，而且還需要花費大量時間來安裝水泵，對工人的技能要求較高；壓力罐、壓力開關長期暴露在外，使用壽命短，水泵整體性較差，搬運或運輸不方便。

一些水泵通過增加線路板來接收信號來控制水泵的啟停，但現有水泵的水位控制及保護均需要一只外部控制箱，電泵電源線連接到控制箱，并將水位開關、溫控開關等信號線也連接到控制箱，由控制箱內線路板接收輸入的信號及檢測到的電流電壓值來控制電泵的啟停。由于控制箱是外接于潛水電泵的外部，使用時存在以下問題：對于移動頻繁或電泵工作環境惡劣，特別是施工等野外的場所來說，使用不夠便利，使用時對于控制箱的防水及安裝都極不方便，而且因信號線較多，對于加接電線也極不方便，使用不經濟。

技術實現要素：

本發明的目的是針對現有的技術存在上述問題，提出了一種結構緊湊、布置合理且能簡化安裝的智能水泵。

本發明的目的可通過下列技術方案來實現：

一種智能水泵，包括機筒、設于機筒前端的泵體和設于泵體前端的泵頭，所述的泵體內具有泵腔，該泵腔內設有葉輪，所述的機筒內設有用于驅動葉輪動作的電機，其特征在于，所述的泵頭內具有與泵腔的出口連通的增壓腔，泵頭的上部具有與增壓腔連通的出水口，泵頭的前部具有通過流道體與泵腔的進口連通的進水口，所述機筒的上部固連有接線盒，該接線盒內設有用于控制電機啟停的線路板，所述的出水口處設有流量傳感單元和壓力傳感單元，該流量傳感單元、壓力傳感單元分別與接線盒連接。

線路板與電機之間設有電容，電容固定設置在接線盒內。接線盒由接線上盒和接線下盒構成，接線下盒通過螺絲固定在機筒上，接線上盒與接線下盒之間設有密封圈，且接線上盒與接線下盒通過螺絲固連。流量傳感單元主要用于感應出水口處的水流，起到缺水保護的作用；壓力傳感單元主要用于感應出水口處的壓力，當水龍頭關閉時可用于自動停止水泵電機。

在上述的一種智能水泵中，所述的出水口內連接有其下部具有內環形臺階的出水接頭，所述的出水接頭內設有位于內環形臺階上方處的可隨水流上下升降的止回閥，所述的止回閥與內環形臺階配合設置，流量傳感單元和壓力傳感單元設于該出水接頭上。

當出水口進水管路內缺水時，止回閥下降，止回閥與內環形臺階配合設置，即止回閥配合內環形臺階將出水口封堵住，此時流量傳感單元才將信號傳遞給線路板，控制水泵停止。可在線路板上預設程序，使水泵在相應時間后啟動檢測水源，有水水泵繼續運行，無水水泵則停止。

在上述的一種智能水泵中，所述的流量傳感單元包括設于止回閥上部的磁鋼和設于出水接頭外部的干簧管，當止回閥下移至與內環形臺階接觸時所述的磁鋼與干簧管發生感應，所述的干簧管通過通信線一與線路板連接。

在出水接頭的外側壁形成有向內凹入的凹槽，該凹槽與出水接頭未連通，干簧管通過螺絲的方式固定在凹槽內，干簧管與磁鋼的距離合適，有效與磁鋼發生感應。當水泵缺水時，止回閥下移，磁鋼隨著止回閥下移，當磁鋼下移到感應區域后與干簧管發生感應，干簧管將信號通過通信線一傳送到線路板，線路板控制電容，電容控制水泵電機停止。

在上述的一種智能水泵中，所述出水接頭的側部具有與出水接頭連通的側孔一，上述的壓力傳感單元包括設于側孔一內的用于感應側孔一內水壓力的壓力傳感器和設于壓力傳感器上的微動開關，所述的微動開關通過通信線二與線路板連接，所述的壓力傳感器上還設有調壓螺絲。

在上述的一種智能水泵中，所述的接線盒內固連有壓力罐，所述的壓力罐內設有將壓力罐的內腔分割成儲氣腔與儲液腔的膜片，所述的壓力罐上還設有與儲液腔連通的管接頭一，所述出水接頭的側部具有與出水接頭連通的側孔二，所述的側孔二內安裝有管接頭二，所述的管接頭二通過接管與管接頭一連通。

水泵開始運行，水流經過接管進入到壓力罐的儲液腔內，此時儲氣腔被壓縮，起到緩沖作用，防止突然停機對水泵及管路造成高壓破壞。當關閉水龍頭，水泵仍在運行，水泵內部壓力上升，壓力傳感器檢測到出水接頭內的壓力上升，由微動開關經通信線二將信號傳遞給線路板，出水口無流量信號經通信線一傳送到線路板，經線路板上的程序進行處理，水泵停機。當水龍頭打開，壓力下降，壓力傳感器檢測到壓力下降，并且流量傳感單元檢測到流量信號，將壓力信號、流量信號同時傳遞給線路板，指示水泵重新啟動運行。

水泵停機。當水龍頭打開，壓力下降，壓力傳感器檢測到壓力下降，將信號傳遞給線路板，指示水泵重新啟動運行。

在上述的一種智能水泵中，所述泵頭的上部固連有罩盒，上述的出水接頭穿過并穿出罩盒，所述的流量傳感單元和壓力傳感單元位于該罩盒的內部，所述出水接頭的側部還具有與出水接頭連通的側孔三，所述的側孔三內安裝有壓力表，所述的罩盒上設有用于觀測壓力表上顯示數值的觀測口。

該出水接頭實際上為一個五通，具有五個相互連通的孔，出水接頭的進口和出口占兩個孔，壓力傳感器、管接頭二和壓力表分別位于不同的孔內。通過五通可解決在泵頭上開設多個孔而影響泵頭使用壽命的問題。罩盒由上罩殼和下罩殼構成，兩者之間設置密封圈，觀測口處設置透明玻璃，防止水進入到罩盒內。

在上述的一種智能水泵中，所述的出水接頭包括與出水口螺紋連接的出水下接頭和與出水下接頭螺紋連接的出水上接頭，上述的內環形臺階設于出水下接頭上，所述的出水下接頭與出水口之間設有O型圈。

為了便于止回閥的安裝和便于內環形臺階的加工設置，將出水接頭設置為出水上接頭和出水下接頭，出水下接頭通過螺紋固定在出水口處，通過O型圈進行密封，內環形臺階設于出水下接頭上，加工方便；將止回閥先放入到出水下接頭內，再將出水上接頭螺紋連接到出水下接頭上，完成出水接頭的組裝。

在上述的一種智能水泵中，所述的罩盒上設有與出水接頭相平行的定位柱，所述出水上接頭的側壁具有徑向向外延伸的限位部，所述定位柱至出水上接頭的距離小于限位部的長度，當出水上接頭剛接觸到出水下接頭時該限位部位于定位柱的上方。

由于出水上接頭與出水下接頭為螺紋連接，在剛接觸時限位部位于定位柱的上方，隨著出水上接頭的旋入，限位部跟隨一起旋轉，當旋入到一定距離，限位部抵靠到定位柱上后即可停止旋轉出水上接頭，達到快速定位，保證了出水上接頭的朝向。

在上述的一種智能水泵中，所述的罩盒上設有出線堵頭一和出線堵頭二，所述的接線盒上設有出線堵頭三和出線堵頭四，所述的通信線一依次穿過出線堵頭一和出線堵頭三，所述的通信線二依次穿過出線堵頭二和出線堵頭四。

在上述的一種智能水泵中，所述的流道體內開設有與泵腔的進口連通的流道一和與進水口連通的流道二，所述的流道二與流道一的側壁連通，所述的流道體上還設有與流道一同軸且連通的回流孔，所述的回流孔位于流道一遠離泵腔的一端。

工作時電機帶動葉輪轉動，位于增壓腔內的水經回流孔進入到流道一內，隨后經葉輪增壓后進入到增壓腔，此時一部分水經出水口流出，另一部分水經回流孔與從流道二進入的水匯流后在葉輪的作用下增壓，達到將水流增壓的目的，以此循環。回流孔呈喇叭狀，可在回流孔內設置閥門組件或者賭球，當增壓腔內壓力達到指定壓力后，閥門組件或賭球可封堵住回流孔，防止壓力損失。

與現有技術相比，本智能水泵具有以下優點：

結構緊湊、布置合理，將壓力罐設置在接線盒內，將流量傳感單元和壓力傳感單元設置到罩盒內，有效提高了使用壽命，使水泵外形更加美觀；線路板設置到密閉的接線盒內，無需額外設置外部控制箱，保證水泵整體性的同時節約了制造成本，還有效簡化了安裝，大大縮小了安裝所需的空間，適用范圍廣；在泵體上部設置手柄，該手柄依據人體手握方式設計，便于水泵搬運。

附圖說明

圖1是本發明提供的一種較佳實施例的結構示意圖。

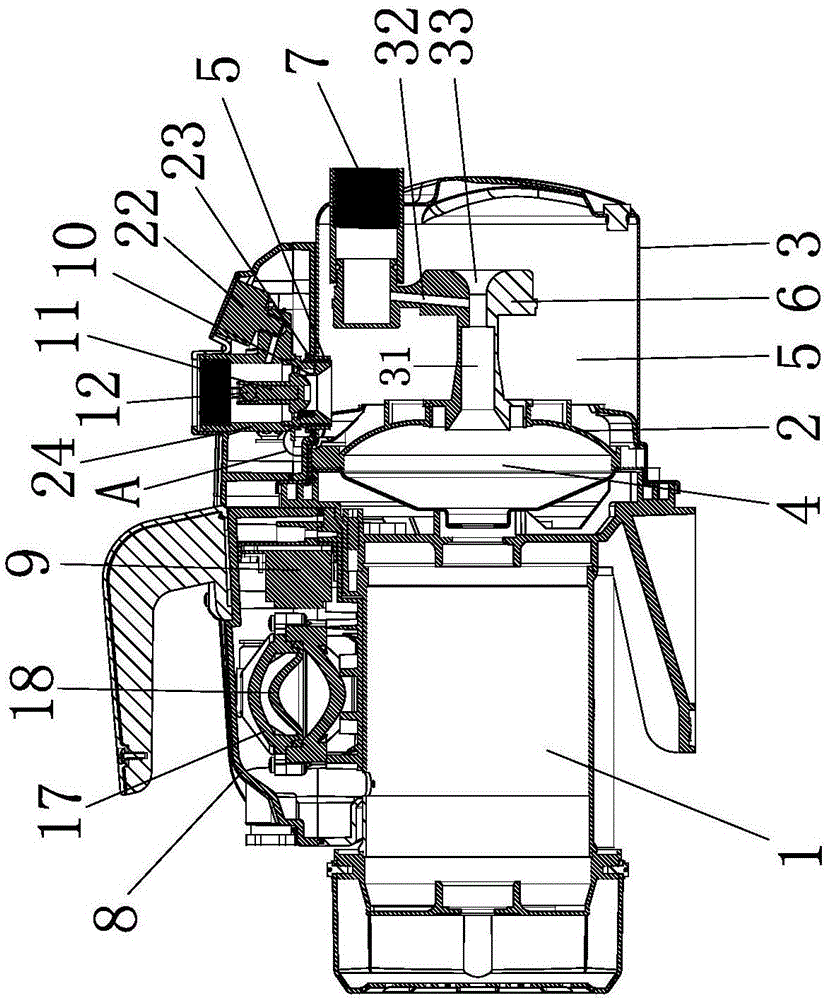

圖2是本發明提供的一種較佳實施例的剖視圖。

圖3是本發明提供的圖1上部分的結構示意圖。

圖4是本發明提供的圖3的內部結構示意圖。

圖5是本發明提供的圖3的又一內部結構示意圖。

圖6是本發明提供的圖2中A處放大示意圖。

圖中，1、機筒；2、泵體；3、泵頭；4、泵腔；5、增壓腔；6、流道體；7、進水口；8、接線盒；9、線路板；10、內環形臺階；11、止回閥；12、磁鋼；13、干簧管；14、壓力傳感器；15、微動開關；16、調壓螺絲；17、壓力罐；18、膜片；19、管接頭一；20、管接頭二；21、罩盒；22、壓力表；23、出水下接頭；24、出水上接頭；25、定位柱；26、限位部；27、出線堵頭一；28、出線堵頭二；29、出線堵頭三；30、出線堵頭四；31、流道一；32、流道二；33、回流孔；34、電容。

具體實施方式

以下是本發明的具體實施例并結合附圖，對本發明的技術方案作進一步的描述，但本發明并不限于這些實施例。

如圖1和圖2所示的智能水泵，包括機筒1、設于機筒1前端的泵體2和設于泵體2前端的泵頭3，如圖2所示，泵體2內具有泵腔4，該泵腔4內設有葉輪，機筒1內設有用于驅動葉輪動作的電機。如圖2所示，泵頭3內具有與泵腔4的出口連通的增壓腔5，泵頭3的上部具有與增壓腔5連通的出水口，泵頭3的前部具有通過流道體6與泵腔4的進口連通的進水口7，如圖2所示，機筒1的上部固連有接線盒8，該接線盒8內設有用于控制電機啟停的線路板9，出水口處設有流量傳感單元和壓力傳感單元，該流量傳感單元、壓力傳感單元分別與接線盒8連接。

線路板9與電機之間設有電容34，電容34固定設置在接線盒8內。接線盒8由接線上盒和接線下盒構成，接線下盒通過螺絲固定在機筒1上，接線上盒與接線下盒之間設有密封圈，且接線上盒與接線下盒通過螺絲固連。流量傳感單元主要用于感應出水口處的水流，起到缺水保護的作用；壓力傳感單元主要用于感應出水口處的壓力，當水龍頭關閉時可用于自動停止水泵電機。

如圖2所示，出水口內連接有其下部具有內環形臺階10的出水接頭，出水接頭內設有位于內環形臺階10上方處的可隨水流上下升降的止回閥11，止回閥11與內環形臺階10配合設置，流量傳感單元和壓力傳感單元設于該出水接頭上。

當出水口進水管路內缺水時，止回閥11下降，止回閥11與內環形臺階10配合設置，即止回閥11配合內環形臺階10將出水口封堵住，此時流量傳感單元才將信號傳遞給線路板9，控制水泵停止。可在線路板9上預設程序，使水泵在相應時間后啟動檢測水源，有水水泵繼續運行，無水水泵則停止。

如圖2和圖5所示，流量傳感單元包括設于止回閥11上部的磁鋼12和設于出水接頭外部的干簧管13，當止回閥11下移至與內環形臺階10接觸時磁鋼12與干簧管13發生感應，干簧管13通過通信線一與線路板9連接。

在出水接頭的外側壁形成有向內凹入的凹槽，該凹槽與出水接頭未連通，干簧管13通過螺絲的方式固定在凹槽內，干簧管13與磁鋼12的距離合適，有效與磁鋼12發生感應。當水泵缺水時，止回閥11下移，磁鋼12隨著止回閥11下移，當磁鋼12下移到感應區域后與干簧管13發生感應，干簧管13將信號通過通信線一傳送到線路板9，線路板9控制電容34，電容34控制水泵電機停止。

本實施例中，出水接頭的側部具有與出水接頭連通的側孔一，如圖5所示，壓力傳感單元包括設于側孔一內的用于感應側孔一內水壓力的壓力傳感器14和設于壓力傳感器14上的微動開關15，微動開關15通過通信線二與線路板9連接，壓力傳感器14上還設有調壓螺絲16。

如圖2、圖4和圖5所示，接線盒8內固連有壓力罐17，壓力罐17內設有將壓力罐17的內腔分割成儲氣腔與儲液腔的膜片18，如圖5所示，壓力罐17上還設有與儲液腔連通的管接頭一19，出水接頭的側部具有與出水接頭連通的側孔二，側孔二內安裝有管接頭二20，管接頭二20通過接管與管接頭一19連通。

水泵開始運行，水流經過接管進入到壓力罐17的儲液腔內，此時儲氣腔被壓縮，起到緩沖作用，防止突然停機對水泵及管路造成高壓破壞。

壓力傳感器14檢測到出水接頭內的壓力上升，由微動開關15上經通信線二將信號傳遞給線路板9，水泵停機。當水龍頭打開，壓力下降，壓力傳感器14檢測到壓力下降，將信號傳遞給線路板9，指示水泵重新啟動運行。

當關閉水龍頭，水泵仍在運行，水泵內部壓力上升，壓力傳感器14檢測到出水接頭內的壓力上升，由微動開關15經通信線二將信號傳遞給線路板，出水口無流量信號經通信線一傳送到線路板9，經線路板9上的程序進行處理，水泵停機。當水龍頭打開，壓力下降，壓力傳感器14檢測到壓力下降，并且流量傳感單元檢測到流量信號，將壓力信號、流量信號同時傳遞給線路板9，指示水泵重新啟動運行。

如圖4所示，泵頭3的上部固連有罩盒21，出水接頭穿過并穿出罩盒21，流量傳感單元和壓力傳感單元位于該罩盒21的內部，出水接頭的側部還具有與出水接頭連通的側孔三，如圖4和圖5所示，側孔三內安裝有壓力表22，如圖2和圖3所示，罩盒21上設有用于觀測壓力表22上顯示數值的觀測口。

該出水接頭實際上為一個五通，具有五個相互連通的孔，出水接頭的進口和出口占兩個孔，壓力傳感器14、管接頭二20和壓力表22分別位于不同的孔內。罩盒21由上罩殼和下罩殼構成，兩者之間設置密封圈，觀測口處設置透明玻璃，防止水進入到罩盒21內。

如圖2所示，出水接頭包括與出水口螺紋連接的出水下接頭23和與出水下接頭23螺紋連接的出水上接頭24，內環形臺階10設于出水下接頭23上，出水下接頭23與出水口之間設有O型圈。

為了便于止回閥11的安裝和便于內環形臺階10的加工設置，將出水接頭設置為出水上接頭24和出水下接頭23，出水下接頭23通過螺紋固定在出水口處，通過O型圈進行密封，內環形臺階10設于出水下接頭23上，加工方便；將止回閥11先放入到出水下接頭23內，再將出水上接頭24螺紋連接到出水下接頭23上，完成出水接頭的組裝。

如圖2和圖6所示，罩盒21上設有與出水接頭相平行的定位柱25，出水上接頭24的側壁具有徑向向外延伸的限位部26，定位柱25至出水上接頭24的距離小于限位部26的長度，當出水上接頭24剛接觸到出水下接頭23時該限位部26位于定位柱25的上方。

由于出水上接頭24與出水下接頭23為螺紋連接，在剛接觸時限位部26位于定位柱25的上方，隨著出水上接頭24的旋入，限位部26跟隨一起旋轉，當旋入到一定距離，限位部26抵靠到定位柱25上后即可停止旋轉出水上接頭24，達到快速定位，保證了出水上接頭24的朝向。

如圖4和圖5所示，罩盒21上設有出線堵頭一27和出線堵頭二28，接線盒8上設有出線堵頭三29和出線堵頭四30，通信線一依次穿過出線堵頭一27和出線堵頭三29，通信線二依次穿過出線堵頭二28和出線堵頭四30。

如圖2所示，流道體6內開設有與泵腔4的進口連通的流道一31和與進水口7連通的流道二32，流道二32與流道一31的側壁連通，流道體6上還設有與流道一31同軸且連通的回流孔33，回流孔33位于流道一31遠離泵腔4的一端。

工作時電機帶動葉輪轉動，位于增壓腔5內的水經回流孔33進入到流道一31內，隨后經葉輪增壓后進入到增壓腔5，此時一部分水經出水口流出，另一部分水經回流孔33與從流道二32進入的水匯流后在葉輪的作用下增壓，達到將水流增壓的目的，以此循環。回流孔33呈喇叭狀，可在回流孔33內設置閥門組件或者賭球，當增壓腔5內壓力達到指定壓力后，閥門組件或賭球可封堵住回流孔33，防止壓力損失。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
