本技術涉及水泵領域，特別是涉及一種可延長使用壽命的微型咖啡泵。

背景技術：

1、泵在設備應用中非常廣泛，在設備中能夠提供抽吸的動力。現有技術中，泵體內部的拉簧與鐵芯內部的臺階接觸，在工作過程中，拉簧與鐵芯內部的臺階相對滑動，兩者間會產生摩擦，導致拉簧在與鐵芯接觸的區域形成交變應力，拉簧超出自身的抗疲勞程度，拉簧的表層及次表層出現裂紋并逐步擴展，最終因拉簧斷裂而導致泵需要返廠維修。

技術實現思路

1、本實用新型的目的是克服現有技術中的不足之處，提供一種可延長使用壽命的微型咖啡泵。

2、本實用新型的目的是通過以下技術方案來實現的：

3、一種可延長使用壽命的微型咖啡泵，包括：

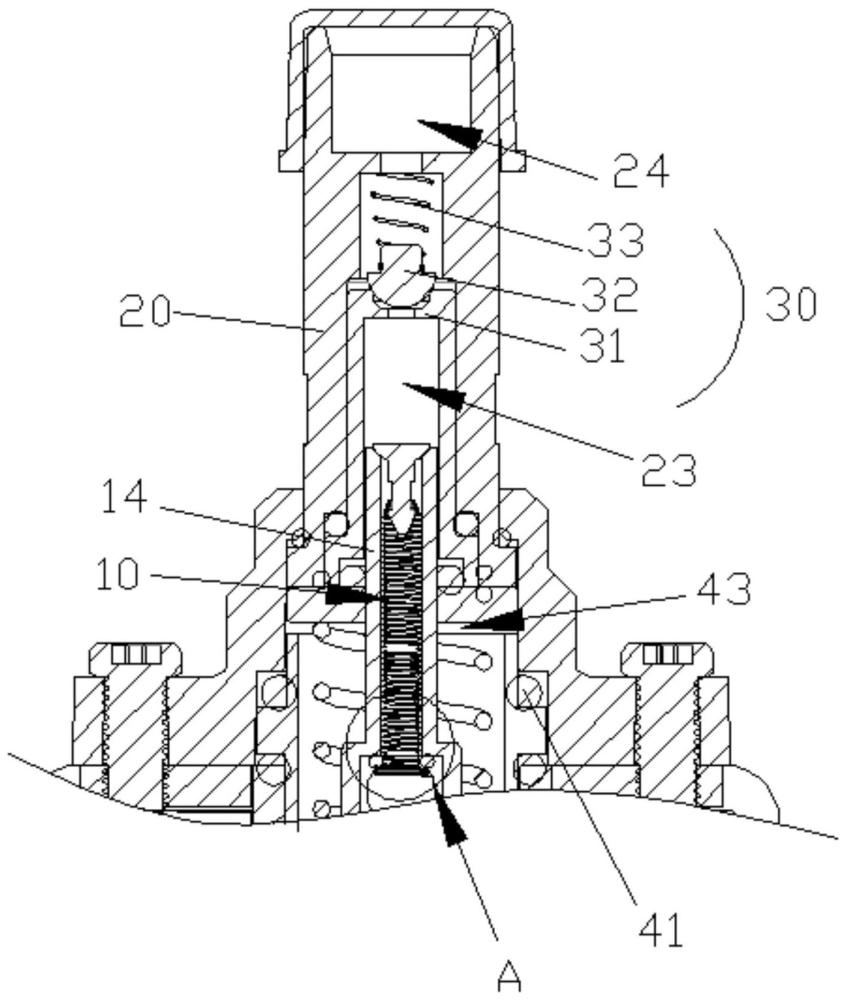

4、殼體，所述殼體兩端設置有進液口和出液口，其內部設置有密封的液體通道，所述液體通道包括入液通道、密封泵腔和出液通道，所述入液通道、所述密封泵腔和所述出液通道依次連通，所述進液口與所述入液通道連通，所述出液口與所述出液通道連通，所述密封泵腔與所述出液通道之間設置有密封部件，所述密封部件彈性設置在所述密封泵腔與所述出液通道的連接處；

5、電磁驅動組件，所述電磁驅動組件包括鐵芯，用于驅動所述伸縮機構；及

6、伸縮機構，所述伸縮機構可伸縮地設置在所述入液通道和所述密封泵腔中，其包括拉簧、密封件和第一密封圈，所述鐵芯內部設置有相連通的第一通槽和第二通槽，所述密封泵腔和所述入液通道通過所述第一通槽和所述第二通槽連通，所述拉簧設置在所述第一通槽中，所述第一通槽和所述第二通槽之間設置有第一限位臺階，所述密封件抵接在所述第一通槽的頂部，所述拉簧包括靠近所述密封泵腔的第一端部和相對的第二端部，且所述第一端部與所述密封件連接，所述第二端部設置有限位部，所述第一密封圈套設在所述限位部上，所述限位部通過所述第一密封圈與所述第一限位臺階限位抵接。

7、在其中的一個實施例中，所述鐵芯與所述殼體之間設置有第二密封圈。

8、在其中的一個實施例中，所述密封部件包括密封塊、膠塞和壓簧，所述密封塊上設置有出液孔，所述出液孔連通所述密封泵腔和所述出液通道，所述膠塞通過所述壓簧彈性壓緊所述出液孔的內壁，所述壓簧遠離所述膠塞的一端抵接在所述出液通道的內壁上。

9、在其中的一個實施例中，所述膠塞與所述出液孔抵接的一端設置為半球狀，所述密封塊在與所述膠塞抵接的一端設置有半球狀的凹槽。

10、在其中的一個實施例中，所述電磁驅動組件還包括第一彈簧和第二彈簧，所述第一彈簧和所述第二彈簧的一端分別設置在所述鐵芯的兩端，所述第一彈簧的另一端與所述密封泵腔的內壁抵接，所述第二彈簧的另一端與所述入液通道的內壁抵接。

11、在其中的一個實施例中，所述密封泵腔上設置有與所述第一限位臺階相抵接的第二限位臺階。

12、與現有技術相比，本實用新型至少具有以下優點：

13、本實用新型的可延長使用壽命的微型咖啡泵通過設置伸縮機構、電磁驅動組件和殼體，電磁驅動組件驅動伸縮機構在殼體內的密封泵腔和入液通道伸縮，使得泵體內的液體朝一定的方向上快速流動，為防止拉簧與鐵芯直接接觸形成交變應力，避免拉簧超出自身的抗疲勞性能和直接接觸，拉簧與鐵芯內部第一限位臺階的抵接處設置有第一密封圈，拉簧通過第一密封圈與鐵芯間接接觸，以防止拉簧的表層及次表層出現裂紋并逐漸沿著原裂紋擴展，進而減少拉簧與鐵芯之間的相對摩擦，從而延長微型泵的使用壽命。

技術特征：

1.一種可延長使用壽命的微型咖啡泵，其特征在于，包括：

2.根據權利要求1所述的可延長使用壽命的微型咖啡泵，其特征在于，所述鐵芯與所述殼體之間設置有第二密封圈。

3.根據權利要求1所述的可延長使用壽命的微型咖啡泵，其特征在于，所述密封部件包括密封塊、膠塞和壓簧，所述密封塊上設置有出液孔，所述出液孔連通所述密封泵腔和所述出液通道，所述膠塞通過所述壓簧彈性壓緊所述出液孔的內壁，所述壓簧遠離所述膠塞的一端抵接在所述出液通道的內壁上。

4.根據權利要求3所述的可延長使用壽命的微型咖啡泵，其特征在于，所述膠塞與所述出液孔抵接的一端設置為半球狀，所述密封塊在與所述膠塞抵接的一端設置有半球狀的凹槽。

5.根據權利要求1所述的可延長使用壽命的微型咖啡泵，其特征在于，所述電磁驅動組件還包括第一彈簧和第二彈簧，所述第一彈簧和所述第二彈簧的一端分別設置在所述鐵芯的兩端，所述第一彈簧的另一端與所述密封泵腔的內壁抵接，所述第二彈簧的另一端與所述入液通道的內壁抵接。

6.根據權利要求1所述的可延長使用壽命的微型咖啡泵，其特征在于，所述密封泵腔上設置有與所述第一限位臺階相抵接的第二限位臺階。

技術總結
本技術公開了一種可延長使用壽命的微型咖啡泵，包括：伸縮機構、電磁驅動組件和殼體；所述殼體內部包括入液通道、密封泵腔和出液通道，所述入液通道、所述密封泵腔和所述出液通道依次連通，所述密封泵腔與所述出液通道之間設置有密封部件，所述密封部件可頂出地設置在所述密封泵腔與所述出液通道的連接處；所述伸縮機構包括拉簧、密封件和第一密封圈，所述拉簧設置在所述第一通槽中，所述第一通槽和所述第二通槽之間設置有第一限位臺階，所述拉簧的所述第二端部設置有限位部，所述第一密封圈套設在所述限位部上，所述限位部通過所述第一密封圈與所述第一限位臺階限位抵接，減少拉簧與鐵芯之間的相對摩擦，從而延長微型泵的使用壽命。

技術研發人員：鄭華軍,徐朝陽
受保護的技術使用者：惠州市艾美珈磁電技術股份有限公司
技術研發日：20240319
技術公布日：2025/3/20
