本技術涉及液壓閥組，具體說的是一種手動應急閥組。

背景技術：

1、傳統自動化設備的液壓執行機構的動作通過電磁閥控制，由控制系統控制電磁閥動作，從而操作液壓執行機構動作。液壓執行機構根據驅動對象的不同，可實現不同的功能，如驅動閥門開/關或保持在某位置，驅動液壓離合器接合/分離，驅動液壓制動器制動/分離等。隨著用戶對設備可靠性要求的提高，需要設備異常斷電后仍能應急操作，實現閥門應急關閉/打開、自動變速箱應急換檔或制動器應急制動等基本功能。

2、傳統應急操作的方式為采用應急電源繼續為電磁換向閥供電、手動操作與每個電磁閥并聯的手動閥等。

3、現有應急操作方式存在的問題是，第一，應急電源需要定期充電，仍然存在沒電的風險。第二，應急電源存在使用壽命問題，需要定期更換，成本高。第三，每個電磁閥并聯手動閥，會使操作面板元件變多，管路更復雜。第三，若需要同時應急關閉多個液壓執行機構，則需要多次操作，操作不便。

4、因此，如何更加可靠、降低成本、減少操作面板元件、簡化管路以及提高操作便攜性，是亟待解決的技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種手動應急閥組，相較于傳統應急電源技術，不存在沒電的風險，只要有應急液壓源（手動泵、蓄能器等）就可以應急操作。相較于傳統手動方案的并聯手動閥，操作面板元件更少，管路更簡單。通過一次操作控制多個液壓執行機構，減少操作次數，從提高操作便攜性。采用集成閥組結構，優化閥組體積，減少管路數量。

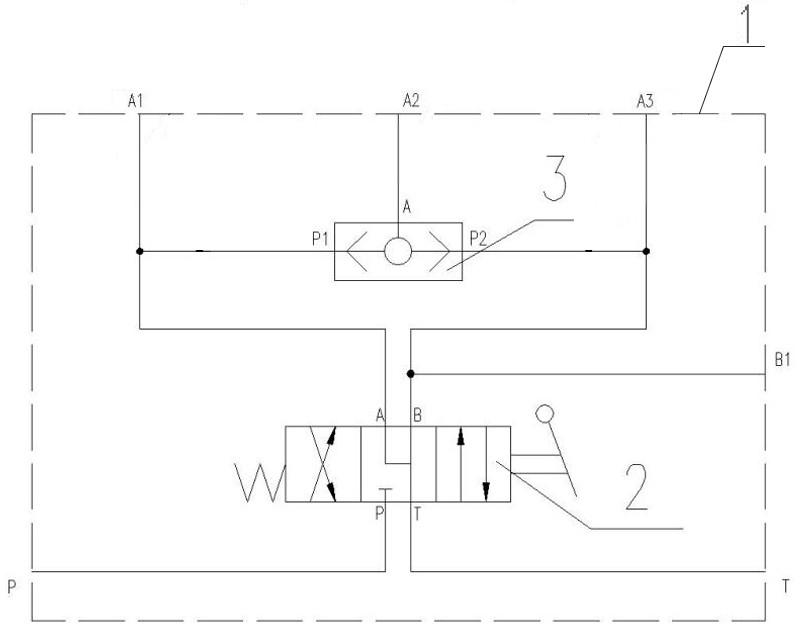

2、為實現上述技術目的，所采用的技術方案是：一種手動應急閥組，設有閥塊，在閥塊上設有油液入口、油液出口、多個應急油口和b1油口，在閥塊內設有梭閥，在閥塊上安裝有手動換向閥，手動換向閥具有與油液入口相連的p油口、與油液出口相連的t油口、a油口和b油口，手動換向閥的a油口分別連接梭閥的p1油口以及若干應急油口，手動換向閥的b油口分別連接b1油口、梭閥的p2油口以及若干應急油口，梭閥的a油口與若干應急油口連接。

3、進一步，所述的閥塊內還設有多個單向閥，手動換向閥的a油口、b油口與若干單向閥的進油口相連，梭閥的a油口與若干單向閥的進油口相連，每一個單向閥的出油口與一個應急油口連接，與手動換向閥的a油口連接的單向閥的進油口位于梭閥的p1油口之后、與手動換向閥的b油口連接的單向閥的進油口位于梭閥的p2油口之后。

4、進一步，所述的手動換向閥可拆卸的安裝在閥塊上。

5、進一步，所述的手動換向閥為二位手動換向閥或三位手動換向閥。

6、進一步，所述的梭閥可拆卸的安裝在閥塊上。

7、進一步，所述的單向閥可拆卸的安裝在閥塊上。

8、本實用新型有益效果是：

9、1、集成度高、體積小，占用空間小，便于在系統中排布；

10、2、相較于傳統控制系統應急電源方案，可靠性更高；

11、3、一次操作可同時驅動至少兩個液壓執行機構，減少操作次數，操作方便；

12、4、通過增減閥組的閥體配置，可適用于多種應用場合，應用范圍廣泛。

技術特征：

1.一種手動應急閥組，其特征在于：設有閥塊，在閥塊上設有油液入口、油液出口、多個應急油口和b1油口，在閥塊內設有梭閥，在閥塊上安裝有手動換向閥，手動換向閥具有與油液入口相連的p油口、與油液出口相連的t油口、a油口和b油口，手動換向閥的a油口分別連接梭閥的p1油口以及若干應急油口，手動換向閥的b油口分別連接b1油口、梭閥的p2油口以及若干應急油口，梭閥的a油口與若干應急油口連接。

2.如權利要求1所述的一種手動應急閥組，其特征在于：所述的閥塊內還設有多個單向閥，手動換向閥的a油口、b油口與若干單向閥的進油口相連，梭閥的a油口與若干單向閥的進油口相連，每一個單向閥的出油口與一個應急油口連接，與手動換向閥的a油口連接的單向閥的進油口位于梭閥的p1油口之后、與手動換向閥的b油口連接的單向閥的進油口位于梭閥的p2油口之后。

3.如權利要求1或2所述的一種手動應急閥組，其特征在于：所述的手動換向閥可拆卸的安裝在閥塊上。

4.如權利要求1或2所述的一種手動應急閥組，其特征在于：所述的手動換向閥為二位手動換向閥或三位手動換向閥。

5.如權利要求1或2所述的一種手動應急閥組，其特征在于，所述的梭閥可拆卸的安裝在閥塊上。

6.如權利要求2所述的一種手動應急閥組，其特征在于：所述的單向閥可拆卸的安裝在閥塊上。

技術總結
一種手動應急閥組，設有閥塊，在閥塊上設有油液入口、油液出口、多個應急油口和B1油口，在閥塊內設有梭閥，在閥塊上安裝有手動換向閥，手動換向閥具有與油液入口相連的P油口、與油液出口相連的T油口、A油口和B油口，手動換向閥的A油口分別連接梭閥的P1油口以及若干應急油口，手動換向閥的B油口分別連接B1油口、梭閥的P2油口以及若干應急油口，梭閥的A油口與若干應急油口連接，相較于傳統應急電源技術，不存在沒電的風險，只要有應急液壓源就可以應急操作。相較于傳統手動方案的并聯手動閥，操作面板元件更少，管路更簡單。

技術研發人員：趙都都,胡向陽,趙彎,孟響
受保護的技術使用者：中科雷司達（河南）科技有限公司
技術研發日：20240429
技術公布日：2025/4/28
