本發明涉及一種螺旋軸流式多相混輸泵，尤其是一種高效防氣滯型多相混輸泵葉輪。

背景技術：

1、在深海油氣開采、油氣管網輸送和油氣集輸管網等領域，多相混輸泵是核心裝備之一。螺旋軸流式多相混輸泵因其結構簡單緊湊、適合輸送大流量的氣液混合介質等優點，成為當前和未來一段時期的理想選擇。然而，在實際運行中，尤其是在中高含氣率工況下，混輸泵的輸送效率顯著下降，主要原因在于葉輪內部流動特性導致的氣液分離和氣相滯留問題。研究表明，旋轉葉輪內的徑向壓力梯度是導致氣液分離的主要原因。由于氣液兩相的密度差異，氣體在離心力作用下向葉輪中心聚集，而液體則被甩向外緣，形成氣液分離現象。此外，逆壓力梯度導致的氣相滯留進一步加劇了流動的不穩定性，降低了泵的輸送效率。這些問題不僅導致能量損失，還會引發振動、噪聲和氣蝕，嚴重影響泵的可靠性和使用壽命。

技術實現思路

1、本發明的目的在于提供一種高效防氣滯型多相混輸泵葉輪，以解決現有技術中葉片尾緣氣體聚集導致的間歇性流道堵塞的技術問題。

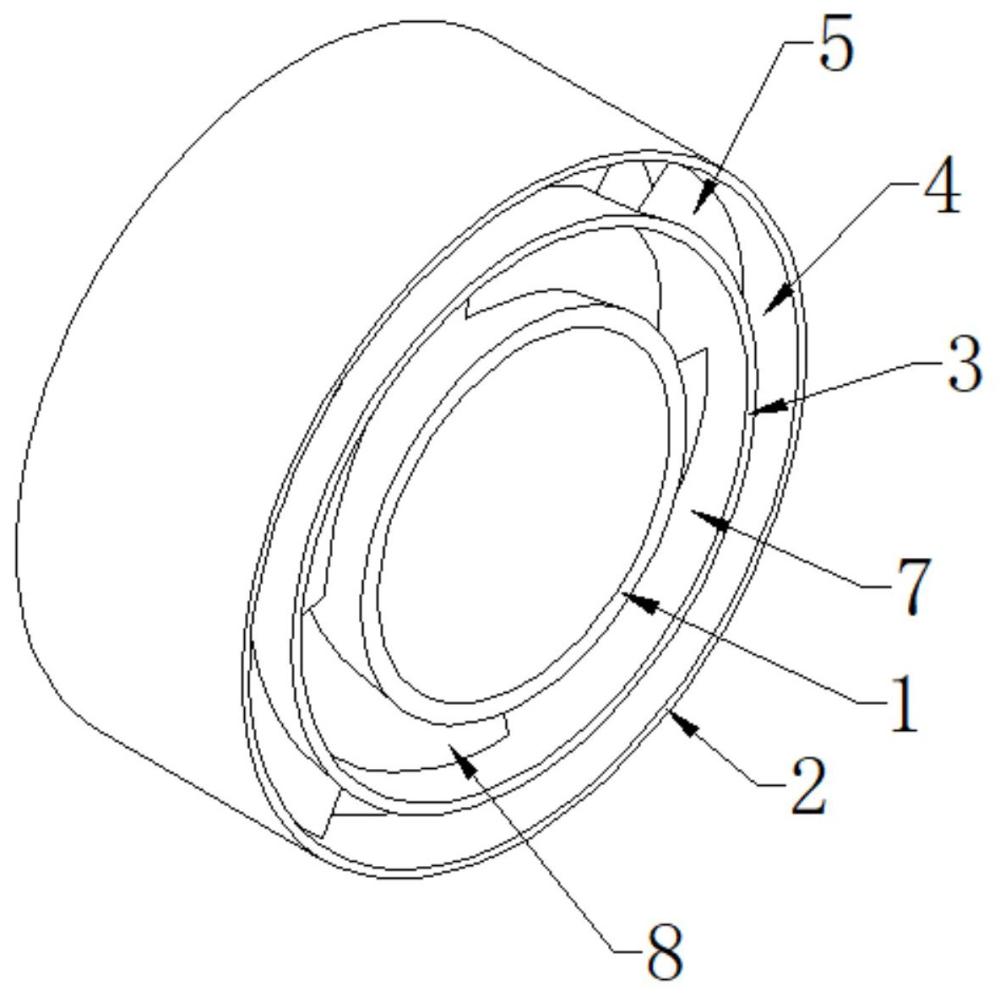

2、本發明解決其技術問題所采用的技術方案是：一種高效防氣滯型多相混輸泵葉輪，包括輪轂和輪緣，以及位于輪轂和輪緣之間的葉片，在所述輪轂與輪緣之間設有環形的隔板，所述隔板將泵的流道分為內段和外段，位于內段的葉片為內葉片，位于外段的葉片為外葉片，在所述外葉片末段處的隔板上設有貫穿的射流孔，所述射流孔位于兩個外葉片之間，在所述內葉片末段處的輪轂上設有防氣滯葉片，所述防氣滯葉片位于兩個內葉片之間，所述防氣滯葉片的型線與內葉片的背面型線一致，所述隔板的內外兩側均為負曲率結構。

3、進一步改進：當l1為葉片型線長度時，在流動方向上，所述射流孔到外葉片前端的距離l2=(0.7~0.9)l1，在垂直流動方向上，所述射流孔與外葉片的距離l3=1~2mm，射流孔的孔徑為1~3mm。

4、進一步改進：所述防氣滯葉片的長度l4=(0.1~0.3)l1，在垂直流動方向上，所述防氣滯葉片的前端與內葉片的間距l(xiāng)5=1~2mm，在流動方向上，所述防氣滯葉片的前端到內葉片前端的距離l6=（0.7~0.9）l1，所述防氣滯葉片與內葉片末端的偏轉角α=4~6°。

5、進一步改進：所述輪轂的外側與輪緣的內側均為負曲率，其中輪轂、隔板、輪緣的曲率半徑r2=(2~2.4)r1，r1為輪緣半徑。

6、本發明的優點：將傳統的單一流道沿徑向被分為內外兩段雙流道結構，避免了混輸泵葉輪流道過大導致的壓力梯度過大，從而在一定程度上減小了流道內的氣液分離程度。此外，隔板的內外兩側均采用負曲率結構，產生與旋轉離心力方向相反的曲率離心力，以平衡部分離心力，進一步降低氣液分離程度，減少氣相聚集現象。

7、在內段流道結構中，在內葉片的末段設置防氣滯葉片，防氣滯葉片能夠?qū)?nèi)葉片尾端的逆壓梯度轉變?yōu)轫槈禾荻取ｍ槈禾荻攘梢詫⒕奂趦?nèi)葉片尾緣的氣體推出，避免了內段流道的氣堵。

8、在外段流道結構中，通過在外葉片末段設置射流孔，引導部分內段射流流體流向外段的氣相聚集區域，并利用射流沖擊外段的氣滯氣體，從而有效避免外段流道的氣堵現象。

9、綜上所述，本發明通過對內外兩段流道采取不同的控制策略，避免了葉片尾緣氣體聚集導致的間歇性流道堵塞。

技術特征：

1.一種高效防氣滯型多相混輸泵葉輪，包括輪轂和輪緣，以及位于輪轂和輪緣之間的葉片，其特征在于：在所述輪轂與輪緣之間設有環形的隔板，所述隔板將泵的流道分為內段和外段，位于內段的葉片為內葉片，位于外段的葉片為外葉片，在所述外葉片末段處的隔板上設有貫穿的射流孔，所述射流孔位于兩個外葉片之間，在所述內葉片末段處的輪轂上設有防氣滯葉片，所述防氣滯葉片位于兩個內葉片之間，所述防氣滯葉片的型線與內葉片的背面型線一致，所述隔板的內外兩側均為負曲率結構。

2.根據權利要求1所述的一種高效防氣滯型多相混輸泵葉輪，其特征在于：當l1為葉片型線長度時，在流動方向上，所述射流孔到外葉片前端的距離l2=(0.7~0.9)l1，在垂直流動方向上，所述射流孔與外葉片的距離l3=1~2mm，射流孔的孔徑為1~3mm。

3.根據權利要求2所述的一種高效防氣滯型多相混輸泵葉輪，其特征在于：所述防氣滯葉片的長度l4=(0.1~0.3)l1，在垂直流動方向上，所述防氣滯葉片的前端與內葉片的間距l(xiāng)5=1~3mm，在流動方向上，所述防氣滯葉片的前端到內葉片前端的距離l6=（0.7~0.9）l1，所述防氣滯葉片與內葉片末端的偏轉角α=4~6°。

4.根據權利要求1~3其中任意一項所述的一種高效防氣滯型多相混輸泵葉輪，其特征在于：所述輪轂的外側與輪緣的內側均為負曲率，其中輪轂、隔板、輪緣的曲率半徑r2=(2~2.4)r1，r1為輪緣半徑。

技術總結
本發明公開了一種高效防氣滯型多相混輸泵葉輪，包括輪轂和輪緣，在輪轂與輪緣之間設有環形的隔板，隔板將泵的流道分為內段和外段，在外葉片末段處的隔板上設有貫穿的射流孔，射流孔位于兩個外葉片之間，在內葉片末段處的輪轂上設有防氣滯葉片，防氣滯葉片位于兩個內葉片之間，防氣滯葉片的型線與內葉片的背面型線一致，隔板的內外兩側均為負曲率結構；將傳統的單一流道沿徑向被分為內外兩段雙流道結構，避免了混輸泵葉輪流道過大導致的壓力梯度過大，從而在一定程度上減小了流道內的氣液分離程度。此外，隔板的內外兩側均采用負曲率結構，產生與旋轉離心力方向相反的曲率離心力，以平衡部分離心力，進一步降低氣液分離程度，減少氣相聚集現象。

技術研發人員：周菊萍,韓偉,李仁年,楊士祺,楊濤
受保護的技術使用者：蘭州理工大學
技術研發日：
技術公布日：2025/4/24
