本發明涉及一種支撐裝置，具體說是一種針對懸空承重軟質管道的定型支撐裝置。

背景技術：

在很多的軟質管道中，由于內部需要隨時的走過水量，由于長距離的管道需要使用卡箍進行固定在墻上，但是在水的重力影響下，兩卡箍之間懸空的部分會出現變形，需要在下側進行支撐。

技術實現要素：

本發明的目的是針對現有技術存在的不足，提供一種定型軟管支撐裝置。

為了達到上述的目的，本發明采用的方法是：一種定型軟管支撐裝置，包括支撐底板、定位方柱、折板、圓柱孔、支撐圓柱桿、限位板、旋轉支架；所述的定位方柱的下端固定連接在支撐底板上端面的前后中間位置，左右對稱，所述的折板的下端固定連接在定位方柱的上端面，左右相對端面臨近正對，左右對稱，所述的圓柱孔位于折板相對端面上，所述的支撐圓柱桿和圓柱孔配合連接，兩端和限位板的端面中心固定連接，所述的旋轉支架的兩側板端面和支撐圓柱桿旋轉連接。

作為優選，所述的旋轉支架的連接橫板的中間設有契合弧槽。。

有益效果

本發明裝置的結構原理簡單清晰，通過將不同側板長度的旋轉支架集中安置在一根旋轉圓柱上，可以根據需要進行小范圍的調節，來和對應的軟管進行配合，防止懸空管道由于長時間的重力影響一側出現彎曲。

附圖說明

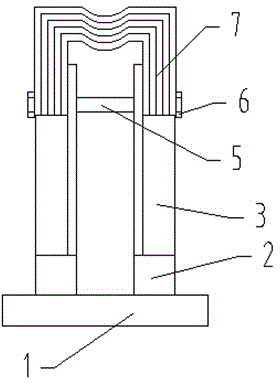

圖1 本發明裝置結構示意圖；

圖2 本發明裝置左視結構示意圖；

其中，1-支撐底板、2-定位方柱、3-折板、4-圓柱孔、5-支撐圓柱桿、6-限位板、7-旋轉支架。

具體實施方式

下面結合附圖和具體實施例，進一步闡明本發明，本實施例在以本發明技術方案為前提下進行實施，應理解這些實施例僅用于說明本發明而不用于限制本發明的范圍。

如圖1到圖2所示，一種定型軟管支撐裝置，包括支撐底板1、定位方柱2、折板3、圓柱孔4、支撐圓柱桿5、限位板6、旋轉支架7。

定位方柱2的下端固定連接在支撐底板1上端面的前后中間位置，左右對稱，定位方柱2的相對面距離和最小尺寸的旋轉支架7內部端面距離一致。

折板3的下端固定連接在定位方柱2的上端面，左右相對端面臨近正對，左右對稱，折板3的端面側邊長和定位方柱2的邊長一致，連接端面中心正對，同側邊平齊。

圓柱孔4位于折板3相對端面上，支撐圓柱桿5和圓柱孔4配合連接，兩端和限位板6的端面中心固定連接，旋轉支架7的兩側板端面和支撐圓柱桿5旋轉連接，為了便于固定圓管道，旋轉支架7的連接橫板的中間設有契合弧槽。
