本實用新型涉及一種軸流式迷宮調節閥，適用于超(超)臨界火電機組減溫水及疏水調節閥等。

背景技術：

調節閥也稱控制閥，是一種調節介質流量、壓力、液位的裝置，廣泛應用于電力、石化、冶金等行業。例如在超(超)臨界火電系統中，調節閥起著節能降耗、維護機組安全的作用，其重要性不言而喻。雖然隨著科技的發展，調節閥技術也有了一定的創新提高，但是在超超臨界機組的部分高壓差工況中使用的調節閥結構還存在一定的缺陷，導致其使用壽命短，維護頻率高，大大增加了電廠運行成本，降低了電廠的效率。

現在常用迷宮式調節閥的結構多是采用迷宮盤片疊加而成，每個迷宮盤片上加工有多級90度折彎流道，形成放射狀流態，提高流動阻力系數，降低流速，以降低氣蝕和沖蝕的發生，提高閥門的使用壽命。但缺點是呈放射狀流體從開著的盤片到第二片盤片之間時將產生高壓降，在閥芯密封面上易產生拉絲及氣蝕損傷，造成密封破壞；且由于盤片板厚造成調節死區，影響調節精度。

技術實現要素：

本實用新型的目的是提供一種密封性能可靠、使用壽命長、調節精度高的調節閥。

為了達到上述目的，本實用新型的技術方案是提供了一種軸流式迷宮調節閥，包括開有進口流道及出口流道的閥體，其特征在于，在閥體內進口流道與出口流道的交匯處設有由下至上依次布置的閥座、迷宮套筒及上套筒，迷宮套筒內形成有迷宮流道，在上套筒四周開有和迷宮套筒的迷宮流道相通的孔，在閥座、迷宮套筒及上套筒內開有閥芯通道，閥芯設于閥芯通道內，閥芯沿閥芯通道上下移動從而打開或關閉迷宮流道，在閥座內開有一錐形密封面，閥芯向下移動到位后，閥芯頭部與錐形密封面形成線密封，由閥蓋將閥座、迷宮套筒及上套筒固定在閥體內，閥桿穿過閥蓋與閥芯連接，在閥桿上部由下至上分別布置有導套及填料壓蓋，通過填料壓板將填料壓緊在導套與填料壓蓋之間。

優選地，所述迷宮套筒由底板及若干盤片組成，盤片分別交錯布置，盤片上根據不同的工況鉆不同大小和數量的孔從而組成所述迷宮流道。

優選地，所述閥座與所述閥體間通過纏繞墊片一密封。

優選地，所述閥體與所述閥蓋間通過纏繞墊片二密封。

優選地，在所述閥芯中間開有用于平衡閥芯上下壓力差的平衡孔。

優選地，在所述閥芯上部開有溝槽，在溝槽內鑲嵌有密封環。

本實用新型提供的調節閥實現了迷宮流道軸向流動，大大提高了調節閥的阻力系數、可調比和調節精度，提高了調節閥的動態穩定性及使用壽命，有效解決了傳統調節閥在高溫、高壓、高壓差工況下易氣蝕、噪音及震動等問題，滿足用戶越來越高的高參數、大壓差、低噪音及高精度大范圍調節等方面的需求，適用于600MW、1000MW超臨界、超超臨界機組減溫水、疏水調節閥等領域。

附圖說明

圖1為本實用新型提供的一種調節閥示意圖；

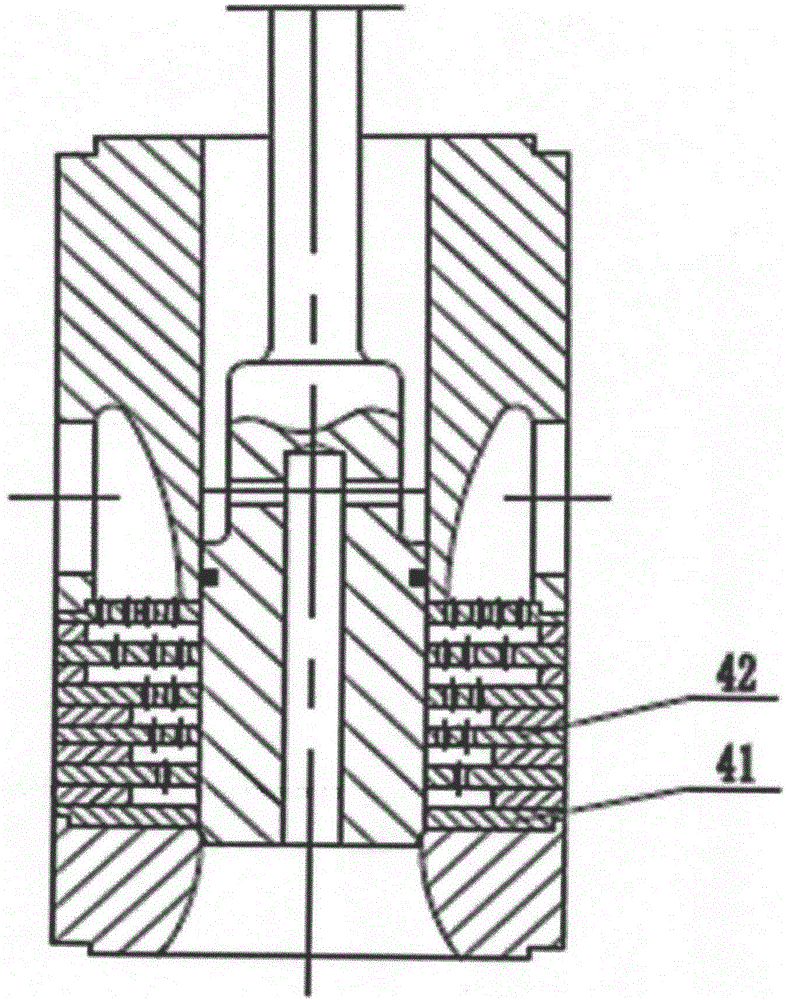

圖2為本實用新型提供的一種調節閥局部示意圖；

圖3為本實用新型提供的一種調節閥局部橫截面示意圖。

具體實施方式

為使本實用新型更明顯易懂，茲以優選實施例，并配合附圖作詳細說明如下。

如圖1所示，本實用新型提供的一種軸流式迷宮調節閥包括閥體1、閥座3、纏繞密封墊片一2、迷宮套筒4、上套筒7、閥芯5、密封環6、閥蓋9、導套12、填料13、雙頭螺栓11、螺母10、填料壓蓋14、填料壓板15及執行機構等。

閥體1設有進口流道和出口流道，進口流道和出口流道可以布置成直通型式或90度直角連通型式，本實施例中布置成90度直角連通型式。在進口流道和出口流道的交匯處安放一閥座3。閥座3與閥體1間通過纏繞墊片一2密封。在閥3座孔上部開有一錐形密封面，可與閥芯5頭部的錐形密封面配合，兩個錐面有一定的角度差，形成線密封，到達可靠密封。在閥座3上方有一迷宮套筒4。結合圖2，迷宮套筒4由底板41及若干盤片42組成，如圖3所示的盤片42分別交錯布置，盤片42上根據不同的工況(流量系數及流量特性要求)鉆不同大小和數量的孔從而組成迷宮流道。在迷宮套筒4上面壓有上套筒7，在上套筒7四周開有和下面迷宮套筒4的迷宮流道相通的孔。在迷宮套筒4上方有用雙頭螺栓11和閥體1連接的閥蓋9。閥體1、閥蓋9通過纏繞墊片二8密封。在迷宮套筒4內有一上下動作的閥芯5，閥芯5頭部的錐形密封面和閥座3的密封面接觸，從而關閉閥門達到可靠密封。閥芯5上下動作時，不斷地打開或關閉迷宮套筒4的迷宮流道，可精確調節介質的流量、壓力、液位的參數。在閥芯5中間開有平衡孔，可平衡閥芯5上下的壓力差。在閥芯5上部開有溝槽，鑲嵌有密封環6。閥芯5與閥桿連接，在閥桿上部并閥蓋9的孔中間，分別布置有導套12、填料13、填料壓蓋14、填料壓板15，保證閥芯5上下動作過程中的同心，同時起到為閥桿密封的作用。在閥桿上頭部通過連接件與執行機構的推桿連接，為閥芯5的可靠動作提供保證。

本實用新型提供的軸流式迷宮調節閥采用軸向流態，即流體從閥體下側進入閥內，流向與閥芯軸向平行，從節流盤片的下層流到上層，由于采用軸向流態，壓力沿閥芯表面階段逐漸降低，從而消除高壓降在閥座密封面產生的可能，從而避免閥芯5密封面的過早損傷，大大提高調節閥的使用壽命。

本實用新型的迷宮盤片42采用交錯布置方式，流路面積隨著閥芯行程伸長而放大，克服了其他產品因盤片厚度產生的調節死區現象，延長調節閥使用壽命，提高流體的調節精度。

本實用新型的迷宮套筒4的迷宮流道面積逐漸擴大，提高調節閥的可調比，可達100∶1，同時由于采用軸向流，在小開度時更能分配高壓降，滿足一般高壓降小流量，大開度時大流量要求。

本實用新型的軸流式迷宮調節閥采用流開結構，其動態穩定性更好，避免了其他閥門小開度振動、振蕩的缺陷。
