本實用新型涉及機械設計技術領域，特別涉及一種應用于光伏組件跟蹤系統的驅動器。

背景技術：

隨著傳統的能源如石油、煤炭的日益枯竭以及燃燒產生的環境污染問題越來越受到人們的重視，清潔能源的開發和使用得到了快速的發展。太陽能作為一種取之不盡、無污染的綠色能源是其中一種重要的清潔能源。利用太陽電池組件將太陽能轉換成電能可以在很多場合得到應用，比如可以建成獨立的光伏發電系統，也可以建成大型的光伏發電電站與電網連接走進千家萬戶。不管是何種形式，目前影響光伏發電應用的最重要因素就是發電成本，而提高發電效率就是降低光伏發電成本的一個重要方面。我們知道，當光伏組件與太陽光成垂直照射狀態時，其收集的太陽光是最多的，也即其發電效率是最大的。因此，為了最大可能的提高光伏組件的發電效率，人們實用新型了光伏組件跟蹤系統，其可以帶動光伏組件陣列隨著太陽的移動跟著轉動，使光伏組件與太陽光照射保持最佳角度，從而提高其發電效率。

由于一個跟蹤系統的驅動器往往要同時驅動光伏陣列的多個光伏組件一起轉動，要考慮到動力傳動的效率和光伏組件轉動的平穩性；而且，光伏發電系統一般都設在戶外，要考慮驅動器的密封問題，防止內部的零件受損，保證驅動器的使用壽命。

技術實現要素：

針對上述光伏組件跟蹤系統的使用需求，本實用新型提出一種光伏組件跟蹤系統驅動器，其具備優異的密封性能以及動力傳動效率。

為達到本實用新型的目的，本實用新型的光伏組件跟蹤系統驅動器包括外殼，與外殼的一端通過螺絲連接固定的蓋板，外殼內設置有蝸輪以及與蝸輪配合的蝸桿；蝸輪的兩側設有傳動輸出端，蝸輪與蓋板之間以及與蝸輪與外殼的另一端部之間設有深溝球軸承，蓋板的內側以及外殼的另一端部內側設有定位槽內置O型密封圈；蝸桿的兩端套設有圓錐滾子軸承，蝸桿的兩端通過前端蓋以及后端蓋與外殼的底座螺絲固定，前端蓋的內側設有密封槽內置 骨架油封。

優選的，所述蝸輪與傳動輸出端設計為一整體結構。

本實用新型的有益效果是，所述光伏組件跟蹤系統驅動器采用雙軸承設置，使蝸輪受力更為均勻，減少傳動過程中的磨損，提高傳動效率，也延長了零件的使用壽命；所有密封件都設置在零件內部，防紫外線性能更好，避免密封件的快速老化，使驅動器的使用壽命更長。

附圖說明

通過下面結合附圖的詳細描述，本實用新型前述的和其他的目的、特征和優點將變得顯而易見。其中：

圖1所示為本實用新型的光伏組件跟蹤系統驅動器的裝配結構示意圖；

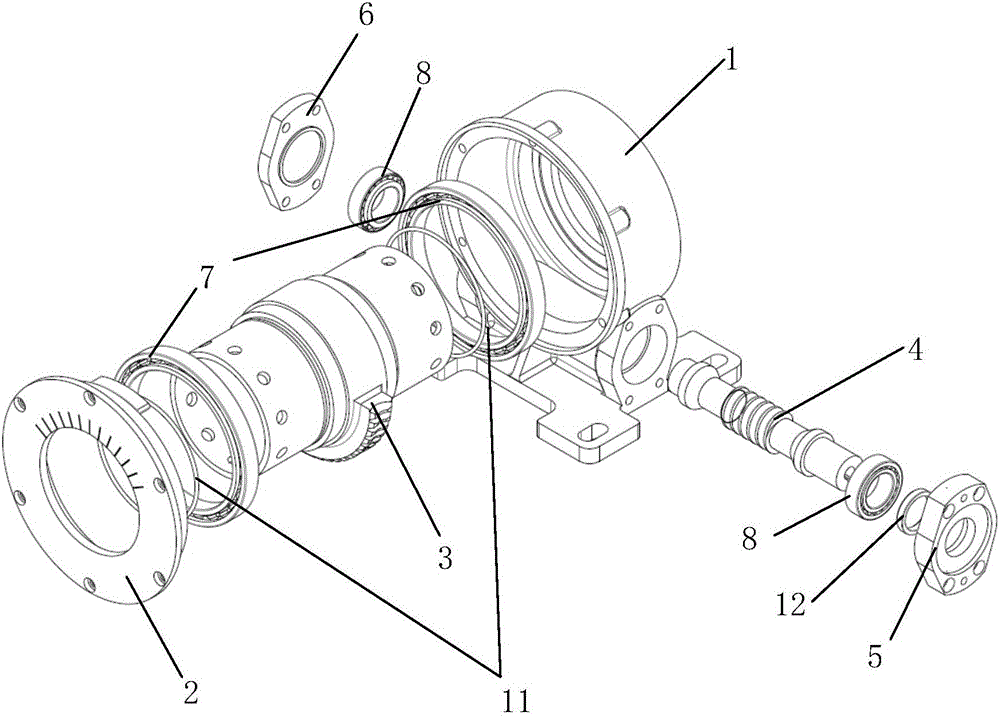

圖2所示為圖1的光伏組件跟蹤系統驅動器的爆炸示意圖。

具體實施方式

結合附圖，本實用新型的結構、特征及優點詳述如下。

參照圖1及圖2所示的本實用新型的一實施例的光伏組件跟蹤系統驅動器的結構示意圖，所述驅動器包括外殼1，與外殼1的一端通過螺絲連接固定的蓋板2，外殼內設置有蝸輪3以及與蝸輪3配合的蝸桿4；蝸輪3的兩側設有傳動輸出端20,再一較佳的實施方式中，蝸輪3與傳動輸出端20為整體結構設計，蝸輪3與蓋板2之間以及與蝸輪3與外殼1的另一端部之間設有深溝球軸承7，蓋板2的內側以及外殼1的另一端部內側設有定位槽內置O型密封圈；蝸桿4的兩端套設有圓錐滾子軸承8，蝸桿4的兩端通過前端蓋5以及后端蓋6與外殼1的底座螺絲固定，前端蓋5的內側設有密封槽內置骨架油封12。

參照圖1，在工作時，電機的輸出端與蝸桿4的輸入端連接，光伏組件旋轉連接圓管(未圖示)與蝸輪3側端的傳動輸出端20固定連接，控制系統控制電機驅動蝸桿蝸輪將動力傳至光伏組件旋轉連接圓管從而驅動光伏組件跟隨太陽轉動獲得最佳照射角度。

在裝配時，所述軸承和蝸輪、蝸桿上加足量的潤滑油脂以起到抗老化以及防水的目的；在前、后端蓋與外殼裝配時需添加密封膠，所有緊固件(固定螺絲)加螺紋膠。

本實用新型的光伏組件跟蹤系統驅動器采用雙軸承設置，使蝸輪受力更為均勻，減少傳動過程中的磨損，提高傳動效率，也延長了零件的使用壽命； 另外，將所有密封件都設置在零件內部，如此，在戶外工作時防紫外線性能更好，避免密封件的快速老化從而降低密封性能，使驅動器的使用壽命更長。

本實用新型并不局限于所述的實施例，本領域的技術人員在不脫離本實用新型的精神即公開范圍內，仍可作一些修正或改變，故本實用新型的權利保護范圍以權利要求書限定的范圍為準。
