本實用新型涉及連接器技術領域，更具體地說是涉及一種公母頭連接器。

背景技術：

現有技術中大都是通過手機掛繩將手機掛到墻面上，手機掛繩由粘固在手機殼上的圓形公頭，橢圓形母頭以及與橢圓形母頭連接的硅膠掛繩構成。但是手機掛繩存在的缺點在于圓形公頭與橢圓形母頭的連接不牢固，手機易晃動。

技術實現要素：

為解決上述現有技術中存在的問題，本實用新型提供一種公母頭連接器，增加了連接的牢固性。

本實用新型的技術方案為：一種公母頭連接器，包括公頭連接件和母頭連接件，所述公頭連接件上繞其側面設有一圈凹槽，所述母頭連接件上設有插口，所述公頭連接件上的凹槽套嵌于所述母頭連接件的插口上將所述公頭連接件與所述母頭連接件相互連接。

所述凹槽由第一底壁、第一左側壁和第一右側壁構成，其中一側壁的高度大于另一側壁的高度。

所述插口由第二底壁、第二左側壁和第二右側壁構成，所述第二左側壁與所述第二右側壁平行，所述第二左側壁、所述第二右側壁上半部分之間的間距大于該第二左側壁、該第二右側壁下半部分的間距，使得所述第二左側壁、所述第二右側壁上形成臺階面，將該插口分為上半部分和下半部分，所述公頭連接件上的凹槽套嵌于所述插口下半部分上。

所述第二左側壁、所述第二右側壁的下半部分上設有向其相對側壁方向延伸的凸部。

所述凸部設置在所述臺階面與所述第二左側壁、所述第二右側壁下半部分的連接處。

所述凸部呈弧形。

所述第二底壁中間設有缺口。

所述缺口呈圓弧形。

所述公頭連接件為方形，所述第二左側壁、所述第二右側壁的下半部分與所述底壁之間構成方形插口與公頭連接件相配合。

本實用新型提出的公母頭連接器通過公頭連接件上的凹槽與母頭連接件上的插口套嵌配合，從而增加了公頭連接件與母頭連接件相互連接的牢固性。

附圖說明

圖1為本實用新型公母頭連接器拆開后的示意圖；

圖2為本實用新型公頭連接件從側面看的示意圖；

圖3a本實用新型公母頭連接器從正面看的示意圖；

圖3b本實用新型公母頭連接器從背面看的示意圖；

圖3c本實用新型公母頭連接器從側面看的示意圖。

具體實施方式

如圖1，本實用新型提出的公母頭連接器，包括公頭連接件10和母頭連接件20。母頭連接件20呈扁平狀，母頭連接件20上設有插口21。插口21由第二底壁22、第二左側壁23和第二右側壁24構成，第二左側壁與第二右側壁平行。第二左側壁23、第二右側壁24上半部分之間的間距大于該第二左側壁23、該第二右側壁24下半部分的間距，使得第二左側壁23、第二右側壁24上形成臺階面25，將該插口分為上半部分和下半部分。

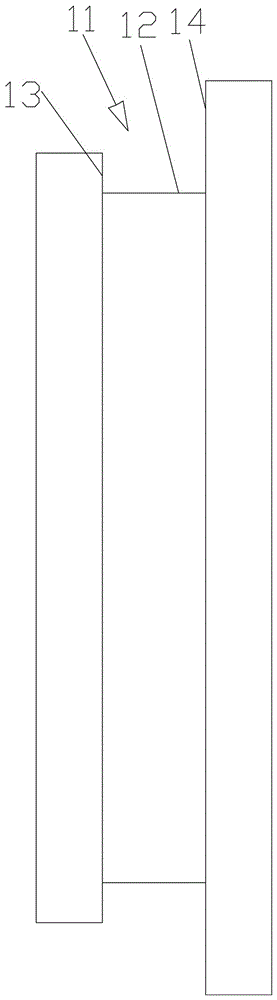

如圖2，公頭連接件呈扁平狀，公頭連接件上繞其側面設有一圈凹槽11。凹槽11由第一底壁12、第一左側壁13和第一右側壁14構成，其中一側壁的高度大于另一側壁的高度。本實施例中，第一右側壁14的高度大于第一左側壁13的高度，第一右側壁14對應于公頭連接件10上的表面為背面，第一左側壁13對應于公頭連接件10上的表面為正面。

如圖3a、圖3b和圖3c，公頭連接件10上的凹槽套嵌于母頭連接件20的插口上將公頭連接件10與母頭連接件20相互連接。本實施例中，公頭連接件10上的凹槽套嵌于插口下半部分上。

再如圖2，第二左側壁23、第二右側壁24的下半部分上設有向其相對側壁方向延伸的凸部26。凸部26設置在臺階面25與第二左側壁23、第二右側壁24下半部分的連接處，凸部26呈弧形。弧形凸部的作用在于便于公頭連接件套嵌到第二左側壁23、第二右側壁24的下半部分上以及卡緊公頭連接件。

第二底壁22中間設有缺口27，缺口27呈圓弧形，通過該圓弧形缺口可以方便的將公頭連接件與母頭連接件分開。

本實施例中，公頭連接件為方形，第二左側壁23、第二右側壁24的下半部分與底壁22之間構成方形插口與公頭連接件相配合，使得公頭連接件與母頭連接件連接的牢固性進一步增加。

在使用本實用新型的公母頭連接器時，將公頭連接件的一背面通過3M膠粘固在手機殼或手機保護殼的背面，而母頭連接件可以固定在車載支架、墻面支架、臂帶支架上等，從而將手機通過該公母頭連接器安裝在車載支架、墻面支架、臂帶支架上。

本實用新型提出的公母頭連接器通過公頭連接件上的凹槽與母頭連接件上的插口套嵌配合，從而增加了公頭連接件與母頭連接件相互連接的牢固性。另外，公頭連接件為方形使得公頭連接件與母頭連接件連接的牢固性進一步增加。

以上的具體實施例僅用以舉例說明本實用新型的構思，本領域的普通技術人員在本實用新型的構思下可以做出多種變形和變化，這些變形和變化均包括在本實用新型的保護范圍之內。
