本實用新型涉及醫療設備組件技術領域，尤其是一種用于醫療機構的候診器連接支架。

背景技術：

為了提高醫療機構的候診秩序和環境，越來越多的醫療機構開始采用候診叫號裝置，傳統的叫號裝置通過顯示器加揚聲器來提醒候診患者，為了提升顯示效果和范圍，顯示器和揚聲器大多安裝在墻壁較高位置，采用連接支架來將其固定安裝，市面上的連接支架結構簡單，安裝方式單一，角度調節范圍較小，裝卸十分麻煩。

技術實現要素：

本實用新型要解決的技術問題是：為了解決上述背景技術中存在的問題，提供一種改進的用于醫療機構的候診器連接支架，解決市面上的連接支架結構簡單，安裝方式單一，角度調節范圍較小，裝卸十分麻煩的問題。

本實用新型解決其技術問題所采用的技術方案是：一種用于醫療機構的候診器連接支架，包括固定底框，所述的固定底框正面位于四個頂角位置均開設有具有固定內螺孔的固定槽，所述的固定底框左側內壁上固定連接有第一外螺紋連接軸，所述的第一外螺紋連接軸上螺紋連接有外側面具有限位齒塊的第一限位套，所述的固定底框內部設置有第一連桿、第二連桿、第三連桿和第四連桿，所述的第一連桿下端、第二連桿下端、第三連桿下端和第四連桿下端均開設有具有限位齒槽的連接孔，所述的第一連桿右側面近上端、第二連桿右側面近上端和第三連桿右側面近上端均固定連接有向右凸起的第二外螺紋連接軸，所述的第二外螺紋連接軸上均螺紋連接有具有限位齒塊的第二限位套，所述的第二連桿通過下端連接孔套在第一連桿的第二限位套上與第一連桿相連接，所述的第三連桿通過下端連接孔套在第二連桿的第二限位套上與第二連桿相連接，所述的第四連桿通過下端連接孔套在第三連桿的第二限位套上與第三連桿相連接，所述的第一外螺紋連接軸和第二外螺紋連接軸右端均螺紋連接有限位蓋，所述的第一連桿、第二連桿和第三連桿下端均開設有內置拉伸彈簧的開槽，所述的第四連桿頂端均焊接固定具有連接內螺孔的連接板，所述的第四連桿側面開設有側向連接孔。

優選地，為了便于使用和擴大調節范圍，所述的第二連桿和第三連桿大小相同。

優選地，為了降低成本，所述的第一外螺紋連接軸和第二外螺紋連接軸大小相同。

優選地，為了方便安裝，所述的第一限位套和第二限位套大小相同。

本實用新型的有益效果是，本實用新型的一種用于醫療機構的候診器連接支架通過采用外螺紋連接軸、限位套和限位蓋相結合來分別連接多根連桿，通過限位套上的限位齒塊和連接孔內的限位齒槽來對角度進行限定，大大提升整個連接位置的穩定性，并且利用開槽內的拉伸彈簧來提升整個設備的穩定性和安全性，連桿之間裝卸簡單方便，安裝方便多樣，調節角度和范圍大大提升。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

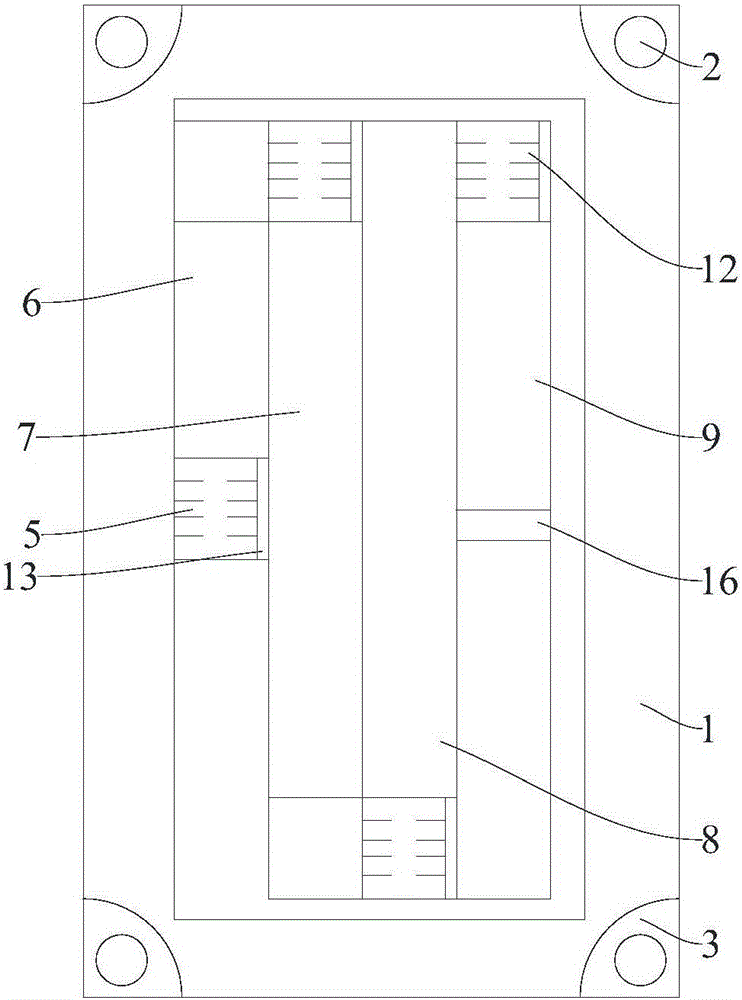

圖1是本實用新型的結構示意圖。

圖2是本實用新型的俯視圖。

圖中:1.固定底框，2.固定內螺孔，3.固定槽，4.第一外螺紋連接軸，5.第一限位套，6.第一連桿，7.第二連桿，8.第三連桿，9.第四連桿，10.連接孔，11.第二外螺紋連接軸，12.第二限位套，13.限位蓋，14.拉伸彈簧，15.開槽，16.連接板，17.側向連接孔。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

圖1和圖2所示的一種用于醫療機構的候診器連接支架，包括固定底框1，固定底框1正面位于四個頂角位置均開設有具有固定內螺孔2的固定槽3，固定底框1左側內壁上固定連接有第一外螺紋連接軸4，第一外螺紋連接軸4上螺紋連接有外側面具有限位齒塊的第一限位套5，固定底框1內部設置有第一連桿6、第二連桿7、第三連桿8和第四連桿9，第一連桿6下端、第二連桿7下端、第三連桿8下端和第四連桿9下端均開設有具有限位齒槽的連接孔10，第一連桿6右側面近上端、第二連桿7右側面近上端和第三連桿8右側面近上端均固定連接有向右凸起的第二外螺紋連接軸11，第二外螺紋連接軸11上均螺紋連接有具有限位齒塊的第二限位套12，第二連桿7通過下端連接孔10套在第一連桿6的第二限位套12上與第一連桿6相連接，第三連桿8通過下端連接孔10套在第二連桿7的第二限位套12上與第二連桿7相連接，第四連桿9通過下端連接孔10套在第三連桿8的第二限位套12上與第三連桿8相連接，第一外螺紋連接軸4和第二外螺紋連接軸11右端均螺紋連接有限位蓋13，第一連桿6、第二連桿7和第三連桿8下端均開設有內置拉伸彈簧14的開槽15，第四連桿9頂端均焊接固定具有連接內螺孔的連接板16，第四連桿9側面開設有側向連接孔17。

優選地，為了便于使用和擴大調節范圍，第二連桿7和第三連桿8大小相同，優選地，為了降低成本，第一外螺紋連接軸4和第二外螺紋連接軸11大小相同，優選地，為了方便安裝，第一限位套5和第二限位套12大小相同，本實用新型的一種用于醫療機構的候診器連接支架通過采用外螺紋連接軸、限位套和限位蓋13相結合來分別連接多根連桿，通過限位套上的限位齒塊和連接孔內的限位齒槽來對角度進行限定，大大提升整個連接位置的穩定性，并且利用開槽15內的拉伸彈簧14來提升整個設備的穩定性和安全性，連桿之間裝卸簡單方便，安裝方便多樣，調節角度和范圍大大提升。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
