本實用新型涉及顯示裝置領域，特別涉及一種用于轉動連接電視機的顯示屏和底座的連接組件。
背景技術：

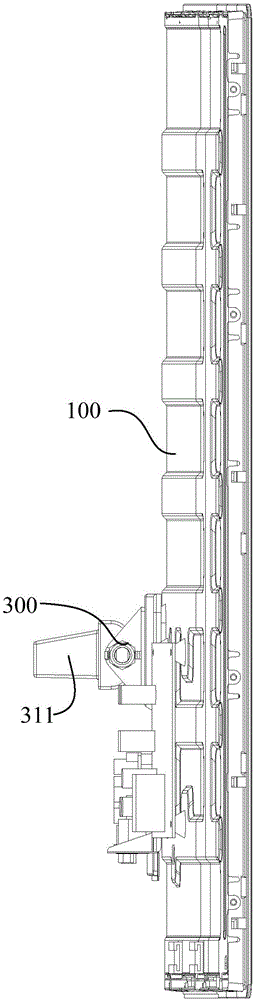

：目前，電視機、顯示器等顯示裝置的顯示屏和底座之間通常都是通過轉軸結構轉動連接，用戶一般通過上下轉動顯示屏來調節其角度。但是，由于底座與轉軸結構只依靠一個平面固定，在上下轉動顯示屏時，底座和轉軸結構的相對位置容易發生偏移，使得顯示屏出現晃動的情形，給用戶帶來諸多不便。技術實現要素：本實用新型的主要目的是提出一種連接組件，旨在有效地固定連接件和底座的相對位置，當連接件轉動時，不會產生晃動。為實現上述目的，本實用新型提出的連接組件，所述連接組件包括用以與底座連接的連接件和用以與顯示屏固定連接的轉軸支耳：所述連接件的一端設有轉動部，所述轉動部與轉軸支耳轉動連接；所述連接件的另一端為用以與所述底座固定連接的安裝端，所述安裝端向外延伸設有凸臺，所述凸臺用以與設于所述底座的安裝槽配合。優選地，所述凸臺具有位于所述轉動部的軸線方向上的第一側面和第二側面，所述凸臺在沿所述第一側面朝向所述第二側面的方向上呈漸縮設置。優選地，所述第二側面上開設有螺紋孔，所述螺紋孔用以與穿過所述底座的螺接件連接，以將所述連接件與所述底座固定連接。優選地，所述凸臺沿垂直于其延伸方向的橫截面為梯形。優選地，所述凸臺沿其延伸方向上呈漸縮設置。優選地，所述轉動部包括固定設置所述連接件上的轉軸，所述轉軸支耳套裝在所述轉軸上圍繞所述轉軸轉動。優選地，所述轉軸還上設有螺母，用于限制所述轉軸支耳在所述轉軸軸向方向移動。優選地，所述轉動部朝向所述顯示屏的一端向外延伸設有限位部，所述限位部與所述顯示屏具有間隙，當所述轉軸支耳轉動至設定角度，所述限位部與顯示屏抵接，以限制所述顯示器繼續轉動。本實用新型還提出一種顯示裝置，所述顯示裝置為電視機或顯示器，包括底座、顯示屏和上述所述的連接組件，所述連接組件包括用以與底座連接的連接件和用以與顯示屏固定連接的轉軸支耳：所述連接件的一端設有轉動部，所述轉動部與轉軸支耳轉動連接；所述連接件的另一端為用以與所述底座固定連接的安裝端，所述安裝端向外延伸設有凸臺，所述凸臺用以與設于所述底座的安裝槽配合。優選地，所述顯示屏包括前殼組件和后殼，所述轉軸支耳與所述前殼組件固定連接，所述后殼上對應所述凸臺位置處開設有缺口，所述凸臺穿過所述缺口與所述底座固定連接。本實用新型技術方案通過采用將連接件上的凸臺固定在底座的安裝槽內，增大了連接件與底座的固定接觸面積，有效地固定連接件和底座的相對位置，當連接件轉動時，不會產生晃動。附圖說明為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖示出的結構獲得其他的附圖。圖1為本實用新型連接組件的位置示意圖；圖2為本實用新型連接組件與顯示屏的連接示意圖；圖3為本實用新型連接組件與底座連接的分解爆炸示意圖；圖4為本實用新型連接組件的結構示意圖；圖5為本實用新型中連接件的結構示意圖；圖6為本實用新型連接組件與底座連接的結構示意圖；圖7為圖6中沿C-C線的剖視圖；圖8為圖6中沿D-D線的剖視圖；圖9為本實用新型連接組件與顯示屏連接的分解示意圖；附圖標號說明：標號名稱標號名稱100顯示屏311凸臺110前殼組件311a第一側面120后殼311b第二側面121缺口312轉動部200底座312a轉軸210安裝槽313限位部220安裝孔314螺紋孔230裝飾蓋320轉軸支耳230a凹槽400螺接件300連接組件500螺母310連接件本實用新型目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。具體實施方式下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。需要說明，若本實用新型實施例中有涉及方向性指示(諸如上、下、左、右、前、后……)，則該方向性指示僅用于解釋在某一特定姿態(如附圖所示)下各部件之間的相對位置關系、運動情況等，如果該特定姿態發生改變時，則該方向性指示也相應地隨之改變。另外，若本實用新型實施例中有涉及“第一”、“第二”等的描述，則該“第一”、“第二”等的描述僅用于描述目的，而不能理解為指示或暗示其相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。另外，各個實施例之間的技術方案可以相互結合，但是必須是以本領域普通技術人員能夠實現為基礎，當技術方案的結合出現相互矛盾或無法實現時應當認為這種技術方案的結合不存在，也不在本實用新型要求的保護范圍之內。本實用新型提出一種連接組件，主要用于轉動連接顯示裝置的顯示屏和底座，以防止顯示屏在在相對底座上下轉動時，顯示屏發生左右晃動。該顯示裝置一般為電視機或顯示器，當然，上述連接結構也可應用在其他需要進行防治晃動的設備中。如圖1、圖2和圖3所示，該連接組件300包括用以與底座200連接的連接件310和用以與顯示屏100固定連接的轉軸支耳320：所述連接件310的一端設有轉動部312，所述轉動部312與轉軸支耳320轉動連接；所述連接件310的另一端為用以與所述底座200固定連接的安裝端，所述安裝端向外延伸設有凸臺311，所述凸臺311用以與設于所述底座200的安裝槽210配合。在上述的連接組件300中，轉軸支耳320設有用于固定和定位的安裝通孔，螺釘或螺栓通過該安裝通孔將轉軸支耳320固定在顯示屏100上。當然，在一些其他的實施例中，轉軸支耳320可以是通過卡扣結構與顯示屏100連接，此處不作具體限定。連接件310可以是由工程塑料注塑形成，或者金屬材料制成，連接件310固定在底座200上，連接件310的一端設有轉動部312，轉動部312的軸線呈水平方向設置，轉動部312與轉軸支耳320轉動連接，轉軸支耳320可以繞著轉動部312上下轉動。連接件310的另一端為用以與底座200固定連接的安裝端，安裝端向外延伸設有凸臺311，凸臺311用以與設于底座200的安裝槽210配合。安裝槽210的形狀大小與凸臺311的形狀大小是相適應的，凸臺311的形狀為柱狀，當凸臺311伸入安裝槽210內時，可以和安裝槽210配合，形成較大的固定接觸面。需要說明的是，凸臺311與安裝槽210配合時，凸臺311相對安裝槽210的位置被牢牢固定，凸臺311不能相對安裝槽210發生偏移。凸臺311和安裝槽210之間，可以通過膠粘方式固定，也可以是通過過盈配合實現，還可以是通過一些固定件(如銷釘、螺釘、螺栓等)來固定凸臺311和安裝槽210，使得連接件310不能相對底座200發生偏移，產生晃動。具體的，如圖4和圖5所示，轉動部312包括固定設置連接件310上的轉軸312a，轉軸312a貫穿并凸出于轉動部312，轉動部312的寬度可以限定相鄰轉軸支耳320的間距，轉軸支耳320套裝在轉軸312a上圍繞轉軸312a轉動，轉軸312a還上設有螺母500，螺母500可以限制轉軸支耳320在轉軸312a軸向方向移動。在本實施例中，轉動部312開設有一水平軸向的通孔，轉軸312a貫穿通孔220設置，其中通孔和轉軸312a的形狀適配，其兩者的橫截面均為非圓面，轉軸312a在通孔內不能旋轉轉動。上述的轉軸312a可以為一螺栓，螺栓的一端為螺帽，另一端設有螺母500，通過擰緊螺母500，可以限制轉軸支耳320在螺栓的螺柱軸線方向的移動，保證顯示屏100在轉動過程中，不會相對底座200發生左右偏移。本實用新型技術方案通過采用將連接件310上的凸臺311固定在底座200的安裝槽210內，增大了連接件310與底座200的固定接觸面積，有效地固定連接件310和底座200的相對位置，當連接件310轉動時，不會產生晃動。進一步地，如圖所示凸臺311具位于轉動部312的軸線方向上的第一側面311a和第二側面311b，第一側面311a與第二側面311b呈相對設置，第一側面311a朝向第二側面311b的方向與凸臺311的延伸方向垂直，第一側面311a朝向第二側面311b的方向與轉動部312的軸線方向平行。當然，在其他的一些實施例中，第一側面311a朝向第二側面311b的方向與轉動部312的軸線方向在豎直平面內的投影呈較小的銳角夾角。同時，凸臺311在沿第一側面311a朝向第二側面311b的方向上呈漸縮設置，此時凸臺311具有多個斜面，當顯示屏100上下轉動時，凸臺311的斜面會消除凸臺311在安裝槽210內轉動的趨勢，使連接件310和顯示屏100不會產生晃動。作為優選方案的是，凸臺311所述凸臺311沿垂直于其延伸方向的橫截面為梯形，在梯形的凸臺311，梯形上底面為第二側面311b，下底面為第一側面311a，該凸臺311具有兩個斜面，凸臺311在安裝槽210內無法轉動，不會產生晃動，因而可以保證顯示屏100在上下轉動過程中，不會相對底座200發生晃動。在本實施例中，如圖3至圖8所示，第二側面311b上開設有螺紋孔314，螺紋孔314用以與穿過底座200的螺接件400連接，以將連接件與底座200固定連接。底座200上設有安裝孔220，螺接件400穿過安裝孔220與螺紋孔314配合，預緊螺接件400，通過螺紋的咬合，螺接件400使第二側面311b與安裝槽210的間隙逐漸減小，直至第二側面311b與安裝槽210的槽壁充分抵接，此時凸臺311的第二側面311b一側貼合固定在底座200的安裝槽210內，凸臺311同時通過螺接件400牢牢鎖死固定在底座200上，不能在安裝槽210內發生偏移。上述的螺接件400可以為螺釘或者螺栓。此時，由于凸臺311的一側完全固定貼合在安裝槽210的槽壁上，當顯示屏100上下轉動時，連接件310被牢牢鎖死在底座200上，不能發生左右的晃動。進一步地，底座200對應螺紋孔314的位置設置有裝飾蓋230，此時該裝飾蓋230可以遮蓋住螺接件400和安裝孔220，底座200上對應裝飾蓋230的位置設有凹槽230a，凹槽230a的大小形狀與裝飾蓋230的大小形狀相對應，裝飾蓋230可以通過膠粘固定在凹槽230a內，也可以通過卡扣結構固定在凹槽230a內，還可以通過裝飾蓋230和凹槽230a的過盈配合將裝飾蓋230固定在凹槽230a內，此處不作具體限定。通過設置裝飾蓋230，可以將裸露在底座200上的螺接件400以及安裝孔220遮蓋住，防止螺接件400在空氣中腐蝕生銹，同時也使得底座200更加美觀。如圖5和圖6所示，在本實施中，凸臺311沿其延伸方向上呈漸縮設置，即凸臺311的自由端較小，容易插入至安裝槽210內，有利于方便、快速地將連接件安裝在底座200上。進一步地，在本實施例中，轉軸部312朝向顯示屏100的一端向外延伸設有限位部313，限位部313與顯示屏100具有間隙，當轉軸支耳320帶動顯示屏100發生轉動時，限位件與顯示屏100的距離不斷變化，當轉軸支耳320轉動到設定角度，限位部313與顯示屏100抵接，形成干涉定位，以限制所述顯示屏100繼續轉動。上述的限位部313可以是朝外凸設的凸塊或擋板，可以與連接件310一體成型，也可以是焊接或膠粘在連接件310上，此處不作具體限定。本實用新型還提出一種顯示裝置，該顯示裝置為電視機或顯示器，包括底座200、顯示屏100和上述所述的連接組件300，其中，該連接組件300的具體結構參照上述實施例，由于本電視機采用了上述所有實施例的全部技術方案，因此至少具有上述實施例的技術方案所帶來的所有有益效果，在此不再一一贅述。進一步地，如圖9所示，顯示屏100包括前殼組件110和后殼120，轉軸支耳320與前殼組件110固定連接，后殼120上對應凸臺311位置處開設有缺口121，凸臺311穿過所述缺口121與底座200固定連接。在組裝電視機的過程中，預先將連接件310與前殼組件110連接，然后再對前殼組件110和后殼120進行組裝，將凸臺311穿過上述的缺口121，然后再將凸臺311插入固定到安裝槽210內，實現連接件310和底座200的固定連接。這樣的結構，可以使連接結構隱藏在電視機顯示屏100內，提升產品的美觀效果。當然，在一些其他的實施例中，連接組件300是固定在顯示屏100的后殼120上，即轉軸支耳320與電視機的后殼120直接固定連接。以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是在本實用新型的發明構思下，利用本實用新型說明書及附圖內容所作的等效結構變換，或直接/間接運用在其他相關的
技術領域：
均包括在本實用新型的專利保護范圍內。當前第1頁1 2 3
