本發明涉及電子及通信設備，尤其涉及一種安裝緊固套件及安裝緊固組件。

背景技術：

1、設備的安裝場景包括面板式安裝、墻體安裝。對于面板安裝場景，很多面板材料不適合攻螺牙，而使用自攻螺釘多次拆裝后容易失效。市面上現有的面板類安裝緊固件，對板厚有要求，一種緊固件無法適應不同板厚的安裝場景。對于墻體安裝場景，墻體亦無法攻牙，通常使用膨脹螺栓先鑲入墻內，再擰緊螺母緊固，墻體安裝與面板安裝緊固件不同，無法兼顧。

2、現有技術的普通膨脹螺栓僅適合墻體安裝，且需要扳手擰螺母，扳手操作對操作空間也有一定要求。花瓣膨脹螺栓和飛機膨脹螺栓僅適合面板安裝，且每種厚度的面板都需選擇相應的厚度規格的螺栓。公開號為cn110005060a的中國專利公開一種木結構鋼榫連接件，其僅適用于兩木制件的連接，無法用于面板類的安裝及掛墻類安裝。公開號為cn217107748u的中國專利公開一種膨脹螺栓，其僅適用于墻體安裝，無法用于面板類安裝。

技術實現思路

1、本發明要解決的技術問題在于，提供一種安裝緊固套件及安裝緊固組件。

2、本發明解決其技術問題所采用的技術方案是：一種安裝緊固套件，可用于面板及墻體安裝，安裝緊固套件包括中空套筒、從動件、壓圈以及主動件；

3、中空套筒的側壁設有活動槽；從動件和壓圈均設在中空套筒內，壓圈沿著從動件的運動方向設置；壓圈的數量為至少一個，壓圈上設有至少兩個側翼，側翼從活動槽穿出；

4、中空套筒、從動件和壓圈的中軸線重合，主動件軸向貫穿中空套筒、壓圈和從動件；

5、主動件與從動件螺紋配合，主動件轉動以帶動從動件沿主動件的軸線方向做直線運動，從動件抵壓壓圈，側翼抵接于安裝面板或墻體。

6、優選地，從動件的橫截面外輪廓為由圓弧和相互平行的直線首尾相連形成的封閉形狀，中空套筒的橫截面內輪廓與從動件的橫截面外輪廓的形狀配合一致。

7、優選地，從動件的橫截面外輪廓與壓圈和從動件的抵壓面外輪廓的形狀和尺寸配合一致。

8、優選地，側翼自壓圈的邊緣背離從動件向外延伸設置，側翼的端部設有齒部。

9、優選地，從動件抵壓壓圈，以驅動側翼相對于壓圈向外展開，側翼的內側面抵接于安裝面板的內表面。

10、優選地，活動槽的延伸方向與中空套筒的長度方向一致，側翼在活動槽內移動；活動槽的寬度與側翼的寬度相適配，活動槽的數量與單個壓圈的側翼的數量相等。

11、優選地，中空套筒遠離從動件的一端側壁上設有凸環，凸環抵接于安裝面板或墻體的外表面。

12、優選地，中空套筒靠近從動件的一端設有至少一個向內延伸的爪部，以避免從動件從中空套筒內脫出。

13、優選地，壓圈的數量至少為兩個，至少兩個壓圈依次疊置在中空套筒內。

14、一種安裝緊固組件，包括上述中空套筒以及從動件和壓圈。

15、本發明的有益效果：本發明的安裝緊固套件包括中空套筒、從動件、壓圈和主動件，通過主動件帶動從動件作用于壓圈，使壓圈固定于面板或墻體，實現免攻牙安裝，僅需打孔，適用于脆性材料無法攻牙安裝的場景，兼容各種厚度的面板安裝及墻體安裝場景。安裝緊固套件結構簡單易實現，生產成本低廉，可靠性高，可適應反復拆裝。

技術特征：

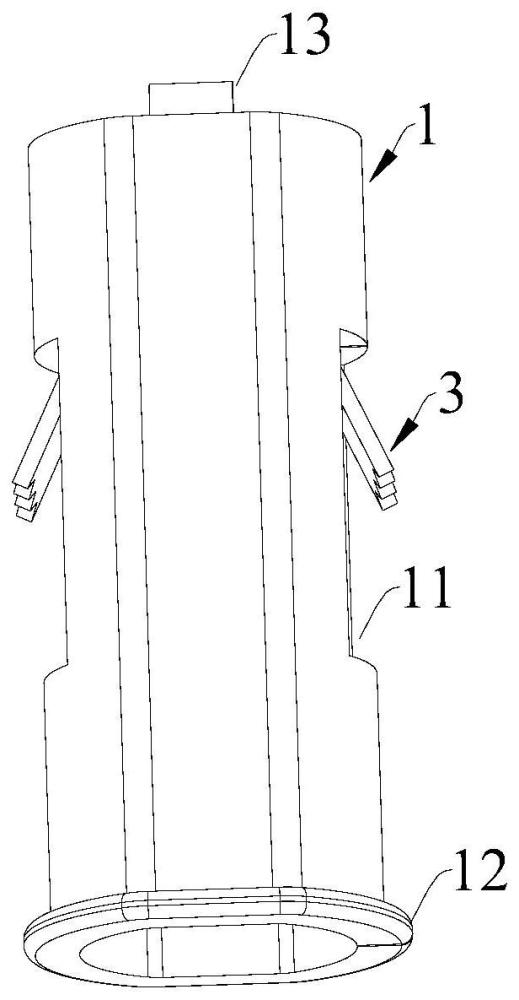

1.一種安裝緊固套件，其特征在于，可用于面板及墻體安裝，所述安裝緊固套件包括中空套筒(1)、從動件(2)、壓圈(3)以及主動件(4)；

2.根據權利要求1所述的安裝緊固套件，其特征在于，所述從動件(2)的橫截面外輪廓為由圓弧和相互平行的直線首尾相連形成的封閉形狀，所述中空套筒(1)的橫截面內輪廓與所述從動件(2)的橫截面外輪廓的形狀配合一致。

3.根據權利要求1或2所述的安裝緊固套件，其特征在于，所述從動件(2)的橫截面外輪廓與所述壓圈(3)和所述從動件(2)的抵壓面外輪廓的形狀和尺寸配合一致。

4.根據權利要求1所述的安裝緊固套件，其特征在于，所述側翼(31)自所述壓圈(3)的邊緣背離所述從動件(2)向外延伸設置，所述側翼(31)的端部設有齒部(32)。

5.根據權利要求1所述的安裝緊固套件，其特征在于，所述從動件(2)抵壓所述壓圈(3)，以驅動所述側翼(31)相對于所述壓圈(3)向外展開，所述側翼(31)的內側面抵接于所述安裝面板(5)的內表面。

6.根據權利要求1所述的安裝緊固套件，其特征在于，所述活動槽(11)的延伸方向與所述中空套筒(1)的長度方向一致，所述側翼(31)在所述活動槽(11)內移動；所述活動槽(11)的寬度與所述側翼(31)的寬度相適配，所述活動槽(11)的數量與單個所述壓圈(3)的所述側翼(31)的數量相等。

7.根據權利要求1所述的安裝緊固套件，其特征在于，所述中空套筒(1)遠離所述從動件(2)的一端側壁上設有凸環(12)，所述凸環(12)抵接于所述安裝面板(5)或所述墻體(7)的外表面。

8.根據權利要求1所述的安裝緊固套件，其特征在于，所述中空套筒(1)靠近所述從動件(2)的一端設有至少一個向內延伸的爪部(13)，以避免所述從動件(2)從所述中空套筒(1)內脫出。

9.根據權利要求1所述的安裝緊固套件，其特征在于，所述壓圈(3)的數量至少為兩個，所述至少兩個壓圈(3)依次疊置在所述中空套筒(1)內。

10.一種安裝緊固組件，其特征在于，包括權利要求1至9任一項所述的中空套筒(1)以及所述從動件(2)和所述壓圈(3)。

技術總結
本發明公開了一種安裝緊固套件及安裝緊固組件，可用于面板及墻體安裝，該安裝緊固套件包括中空套筒、從動件、壓圈以及主動件；中空套筒的側壁設有活動槽；從動件和壓圈均設在中空套筒內，壓圈沿著從動件的運動方向設置；壓圈的數量為至少一個，壓圈上設有至少兩個側翼，側翼從活動槽穿出；中空套筒、從動件和壓圈的中軸線重合，主動件軸向貫穿中空套筒、壓圈和從動件；主動件與從動件螺紋配合。本發明通過主動件帶動從動件作用于壓圈，使壓圈固定于面板或墻體，實現免攻牙安裝，僅需打孔，兼容各種厚度的面板安裝及墻體安裝場景。

技術研發人員：彭翔云
受保護的技術使用者：海能達通信股份有限公司
技術研發日：
技術公布日：2025/4/28
