本發明屬于倒流防止器領域，尤其涉及一種自鎖型倒流防止器。

背景技術：

1、倒流防止器在現狀生活飲用水管道中主要起到倒流預防功能，防止出現回流污染，現有的倒流防止器結構上多停留在兩個止回閥簡單拼接而成的形式，在實際應用過程中，發現存在以下問題：

2、1.雙止回閥結構導致內部止回閥故障維修困難；

3、2.在止回閥故障出現回水情況下，無法及時的針對止回閥進行鎖定，從而容易出現倒流污染；

4、3.目前有部分倒流防止器故障鎖死結構，但都需要人工進行操作，無法根據倒流情況自動鎖死。

技術實現思路

1、本發明的目的是針對現有技術中存在的上述問題，提出了一種自鎖型倒流防止器。

2、為了實現上述目的，本發明采用以下技術方案：一種自鎖型倒流防止器，包括閥體，所述閥體的上部設有工作殼體，所述工作殼體上連接有頂蓋，所述閥體內部一側設有第一止回閥，所述閥體內部另一側設有第二止回閥，所述閥體遠離頂蓋的外壁上設有排水管，所述排水管的底部設有堵頭，所述排水管上固定設置有第一排水罩，所述第一排水罩中部轉動連接轉動軸，所述轉動軸上連接有第二排水罩，所述第二排水罩相對于第一排水罩轉動能夠進行排水管的封閉與通水。實際使用時，取出堵頭，將排水管底部與排水系統進行連接。

3、優選的，所述閥體兩側設有法蘭盤，所述頂蓋中部設有排氣管，所述頂蓋上還設有第一測試閥，所述閥體位于第一止回閥前側位置上設有第二測試閥，所述閥體位于第二止回閥后側位置設有第三測試閥。第一測試閥、第二測試閥、第三測試閥為現有技術，不做贅述。排氣管外接排氣閥。

4、優選的，所述第一止回閥包括固定設置在閥體上的第一密封環，所述第一密封環通過多個連接桿連接有閥體組件；所述閥體組件包括與連接桿固定連接的固定套筒，所述固定套筒中部滑動連接有閥桿，所述閥桿通過彈簧與固定套筒底部連接，所述固定套筒外部滑動設置有滑動套筒，所述閥桿一端穿出固定套筒的底部連接至滑動套筒，所述滑動套筒的外圓周面上固定連接有閥板，所述閥板與第一密封環配合實現密封。

5、優選的，所述第二止回閥包括固定設置在閥體上的第二密封環，所述第二密封環上連接有閥體組件。

6、優選的，所述第一排水罩上開設有多個圓周分布的第一排水口，所述第二排水罩上開設有多個能夠一一對應連通第一排水口的第二排水口。

7、優選的，所述轉動軸上端固定連接有齒輪，所述第一止回閥的滑動套筒上固定設置有連接板，所述連接板上固設有齒條，所述齒條與齒輪嚙合傳動。

8、優選的，所述第二排水口的一側設有斜面。該斜面的設計使得水流落下時產生的螺旋力能夠給齒條朝向第一密封環運動趨勢的推動力。

9、優選的，所述排水管上側固設有兩根支撐桿，兩根所述支撐桿上端固定連接保護箱體，所述齒條伸入保護箱體與齒輪配合傳動。

10、優選的，所述齒條通過密封圈與保護箱體滑動密封連接，所述轉動軸通過密封圈與保護箱體轉動密封連接，所述保護箱體內遠離齒條的一端滑動密封設置有滑塊，所述滑塊上固設有齒形鎖止塊，所述保護箱體端部設有對滑塊進行限位的擋板。

11、本申請相對于傳統的倒流防止器，能夠實現當第二止回閥漏水回流時，通過水流流下的狀態進一步的鎖定第一止回閥，避免對進水水源造成污染。

技術特征：

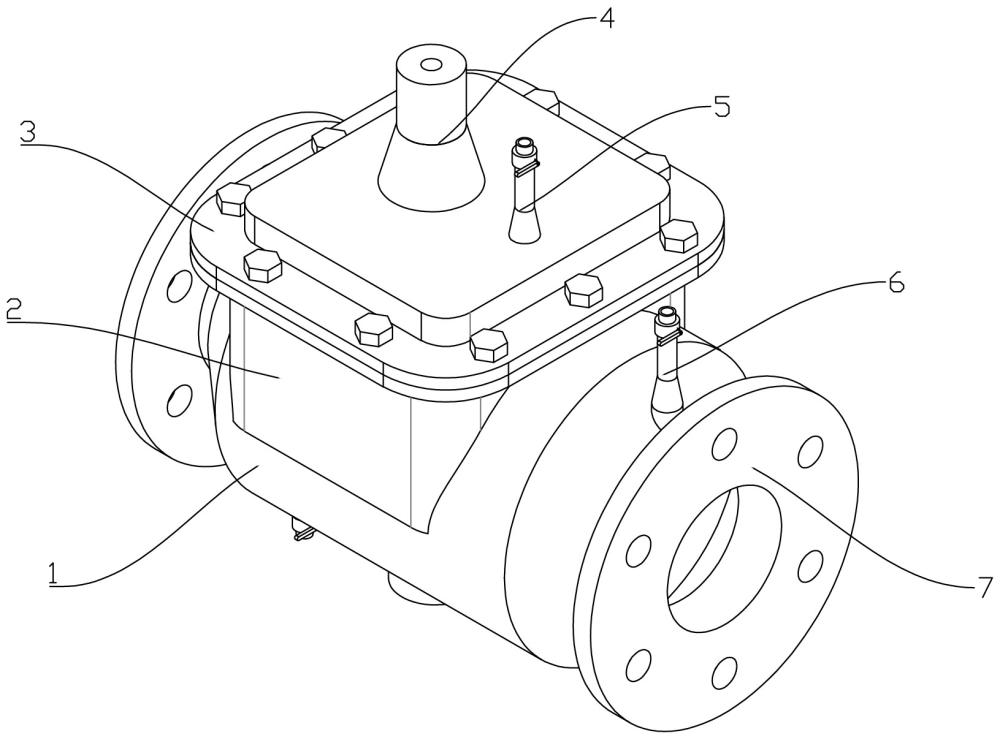

1.一種自鎖型倒流防止器，包括閥體(1)，所述閥體(1)的上部設有工作殼體(2)，所述工作殼體(2)上連接有頂蓋(3)，其特征在于，所述閥體(1)內部一側設有第一止回閥，所述閥體(1)內部另一側設有第二止回閥，所述閥體(1)遠離頂蓋(3)的外壁上設有排水管(17)，所述排水管(17)的底部設有堵頭(26)，所述排水管(17)上固定設置有第一排水罩(22)，所述第一排水罩(22)中部轉動連接轉動軸(28)，所述轉動軸(28)上連接有第二排水罩(24)，所述第二排水罩(24)相對于第一排水罩(22)轉動能夠進行排水管(17)的封閉與通水。

2.根據權利要求1所述的一種自鎖型倒流防止器，其特征在于，所述閥體(1)兩側設有法蘭盤(7)，所述頂蓋(3)中部設有排氣管(4)，所述頂蓋(3)上還設有第一測試閥(5)，所述閥體(1)位于第一止回閥前側位置上設有第二測試閥(8)，所述閥體(1)位于第二止回閥后側位置設有第三測試閥(6)。

3.根據權利要求1所述的一種自鎖型倒流防止器，其特征在于，所述第一止回閥包括固定設置在閥體(1)上的第一密封環(9)，所述第一密封環(9)通過多個連接桿(10)連接有閥體組件；所述閥體組件包括與連接桿(10)固定連接的固定套筒(11)，所述固定套筒(11)中部滑動連接有閥桿(12)，所述閥桿(12)通過彈簧(13)與固定套筒(11)底部連接，所述固定套筒(11)外部滑動設置有滑動套筒(14)，所述閥桿(12)一端穿出固定套筒(11)的底部連接至滑動套筒(14)，所述滑動套筒(14)的外圓周面上固定連接有閥板(29)，所述閥板(29)與第一密封環(9)配合實現密封。

4.根據權利要求3所述的一種自鎖型倒流防止器，其特征在于，所述第二止回閥包括固定設置在閥體(1)上的第二密封環(16)，所述第二密封環(16)上連接有閥體組件。

5.根據權利要求3所述的一種自鎖型倒流防止器，其特征在于，所述第一排水罩(22)上開設有多個圓周分布的第一排水口(23)，所述第二排水罩(24)上開設有多個能夠一一對應連通第一排水口(23)的第二排水口(27)。

6.根據權利要求5所述的一種自鎖型倒流防止器，其特征在于，所述轉動軸(28)上端固定連接有齒輪(20)，所述第一止回閥的滑動套筒(14)上固定設置有連接板(18)，所述連接板(18)上固設有齒條(19)，所述齒條(19)與齒輪(20)嚙合傳動。

7.根據權利要求5所述的一種自鎖型倒流防止器，其特征在于，所述第二排水口(27)的一側設有斜面(25)。

8.根據權利要求6所述的一種自鎖型倒流防止器，其特征在于，所述排水管(17)上側固設有兩根支撐桿(21)，兩根所述支撐桿(21)上端固定連接保護箱體(15)，所述齒條(19)伸入保護箱體(15)與齒輪(20)配合傳動。

9.根據權利要求8所述的一種自鎖型倒流防止器，其特征在于，所述齒條(19)通過密封圈與保護箱體(15)滑動密封連接，所述轉動軸(28)通過密封圈與保護箱體(15)轉動密封連接，所述保護箱體(15)內遠離齒條(19)的一端滑動密封設置有滑塊(30)，所述滑塊(30)上固設有齒形鎖止塊(31)，所述保護箱體(15)端部設有對滑塊(30)進行限位的擋板(32)。

技術總結
本發明屬于倒流防止器領域，尤其涉及一種自鎖型倒流防止器，包括閥體，所述閥體的上部設有工作殼體，所述工作殼體上連接有頂蓋，所述閥體內部一側設有第一止回閥，所述閥體內部另一側設有第二止回閥，所述閥體遠離頂蓋的外壁上設有排水管，所述排水管的底部設有堵頭，所述排水管上固定設置有第一排水罩，所述第一排水罩中部轉動連接轉動軸，所述轉動軸上連接有第二排水罩，所述第二排水罩相對于第一排水罩轉動能夠進行排水管的封閉與通水。實際使用時，取出堵頭，將排水管底部與排水系統進行連接。能夠實現當第二止回閥損壞回流時，鎖定第一止回閥，避免倒流污染。

技術研發人員：何建榮,宣海白,吳東旭,俞丹倩,黃瀚,王亞超,郭靜靜
受保護的技術使用者：寧波市水務環境集團股份有限公司
