本發明屬于換向閥，具體是一種溫度感應式換向閥。

背景技術：

1、換向閥，也稱為方向控制閥，是一種用于控制流體介質流向的閥門，它可以實現流體在管道中的正向、反向、停止等多種流向控制功能，換向閥廣泛應用于液壓系統、氣動系統、工程機械、重型機械、船舶等領域，是實現液壓傳動和氣動傳動的重要元件之一。

2、例如公開號為cn216479063u的實用新型提供了一種換向閥，換向閥包括筒體、多個接管和活塞，筒體的壁厚為h1，h1＝28mm～50mm；多個接管分別和筒體連接，多個接管用于與換向閥外部的管路連接，其中，壁厚最厚的接管的壁厚為h2，h1≥2h2；活塞可滑動地設置在筒體內，以切換不同接管的連通狀態。在該方案中，將筒體的壁厚設置為接管壁厚的至少2倍，并且將h1的值限定為28mm～50mm，這樣筒體的壁厚比較厚，在接管與外部管路焊接時，當焊接應力作用在筒體上時，由于筒體有足夠的抗變形能力，確保了筒體內部尺寸，能有效防止因筒體拉應力變形導致的內部活塞被卡死的問題；

3、上述裝置在使用時，通過對筒體的厚度和管道的連接進行設計，從而防止換向閥在使用過程中，因為筒體變形而導致的內部活塞卡死問題發生，但上述裝置在使用時，如果閥門突然關閉，水流會在慣性的作用下繼續向前流動，從而在管道內形成水錘效應，嚴重的水錘效應可能導致管道破裂、變形，甚至出現裂縫、滲漏等情況，進而增加了能源成本，因此，提出一種溫度感應式換向閥，以解決背景技術中所提出的問題。

技術實現思路

1、為解決上述背景技術中提出的不能對水錘效應來的壓力波進行緩沖，從而導致管道破裂或變形的問題，本發明提供了一種溫度感應式換向閥。

2、為實現上述目的，本發明提供如下技術方案：一種溫度感應式換向閥，包括溫度感應換向閥本體，所述溫度感應換向閥本體的內部設置有閥芯，所述溫度感應換向閥本體的頂部固定連接有輸入口，所述溫度感應換向閥本體的底部設置有兩個排氣口，所述排氣口的外壁固定連接有與排氣口相連通的空氣罐，所述空氣罐遠離排氣口的一端設置有密封組件，所述空氣罐的內部環形等一百八十度設置有移動組件，所述空氣罐的內部固定連接有彈簧桿，所述彈簧桿遠離密封組件的一端固定連接有移動板，所述移動板遠離彈簧桿的一端鉸接有第一連桿，所述第一連桿的底端鉸接有第二連桿，所述第二連桿的底部固定連接有限位板，所述限位板的中部固定連接有圓桿，所述排氣口的底部固定連接有管道組件,所述溫度感應換向閥本體的外壁設置有溫度傳感器；

3、其中，所述密封組件包含活動連接在空氣罐上的圓柱凸輪，所述圓柱凸輪的內壁環形等一百八十度開設有第一引導槽；

4、所述移動組件包含限位塊，所述限位塊遠離排氣口的一端固定連接有彈片，所述彈片固接于空氣罐內。

5、優選地，所述圓柱凸輪的頂部開設有出氣孔，所述出氣孔的直徑與圓槽的直徑相同，所述圓柱凸輪初始狀態下對圓槽進行密封，所述第一引導槽的弧度為九十度。

6、優選地，兩個所述限位塊相反的一側均設置有凸塊，所述凸塊活動卡接在第一引導槽的內部，所述彈片用于擠壓限位塊，并使限位塊保持朝排氣口移動的趨勢，所述限位塊呈l狀，所述限位塊的底端貫穿空氣罐的內壁，并延伸至空氣罐內部的空腔中。

7、優選地，所述限位塊朝密封組件移動時使凸塊沿著第一引導槽的軌跡進行滑動，所述凸塊滑動后帶動圓柱凸輪旋轉九十度，所述圓柱凸輪旋轉九十度后帶動出氣孔與圓槽重合，并解除對空氣罐的密封。

8、優選地，所述彈簧桿分為桿體和套設在其外部的彈簧，所述彈簧的兩端分別與空氣罐和移動板固定連接，所述移動板的外壁與空氣罐的內壁相貼合。

9、優選地，所述管道組件包含與排氣口固定連接的第一管道，所述第一管道的內部固定連接有第二管道，所述第二管道的外壁與排氣口的內壁相貼合，所述第二管道的內部環形等一百八十度設置有擋板。

10、優選地，所述第二管道的表面環形等一百八十度開設有方形槽，所述擋板呈弧形狀，所述擋板初始狀態下對方形槽進行密封，所述擋板的內壁開設有第二引導槽。

11、優選地，所述第二管道的內壁開設有與限位板相配合的限位槽，所述限位槽用于擋板在旋轉時對限位板的周向限位，所述第二引導槽呈七十度，所述圓桿的兩端分別卡接在兩個第二引導槽的內部。

12、優選地，所述移動板朝密封組件移動時通過第一連桿帶動第二連桿向上移動，所述第二連桿上移時通過限位板帶動圓桿向上移動。

13、優選地，所述圓桿上移時通過第二引導槽帶動擋板順時針旋轉七十度，所述擋板旋轉七十度后收縮至第二管道的內部，并解除對第二管道表面方形槽的密封。

14、與現有技術相比，本發明的有益效果如下：

15、本發明通過設置密封組件、移動組件和移動板等結構的配合，進而減少了水錘效益帶來的危害，通過壓力波擠壓限位塊朝密封組件移動，使得凸塊在第一引導槽內部滑動，并帶動圓柱凸輪旋轉，當圓柱凸輪旋轉九十度后，帶動出氣孔解除對空氣罐的密封，隨后壓力波擠壓移動板朝密封組件移動，從而擠壓空氣罐內部的空氣通過圓槽向外部排出，空氣排出的同時吸收一部分的壓力能量，從而對排氣口內部起到一定緩沖作用，進而降低水錘效益帶來的危害；

16、本發明通過設置圓桿和管道組件等結構的配合，從而進一步降低水錘壓力帶來的影響，進而提高裝置整體的穩定性，通過移動板和第一連桿的配合，從而使移動板移動時帶動第二連桿和其底部的限位板上移，限位板上移的同時，帶動圓桿的兩端分別沿著兩個第二引導槽的軌跡進行滑動，從而使擋板順時針旋轉七十度，進而使擋板收縮至第二管道的內部，并解除對方形槽的密封，隨后第二管道內部的水流通過方形槽流入第一管道的內部，從而使壓力波能量分散得更加廣泛，并降低了對排氣口的沖擊力度，進而提高了裝置整體的穩定性。

技術特征：

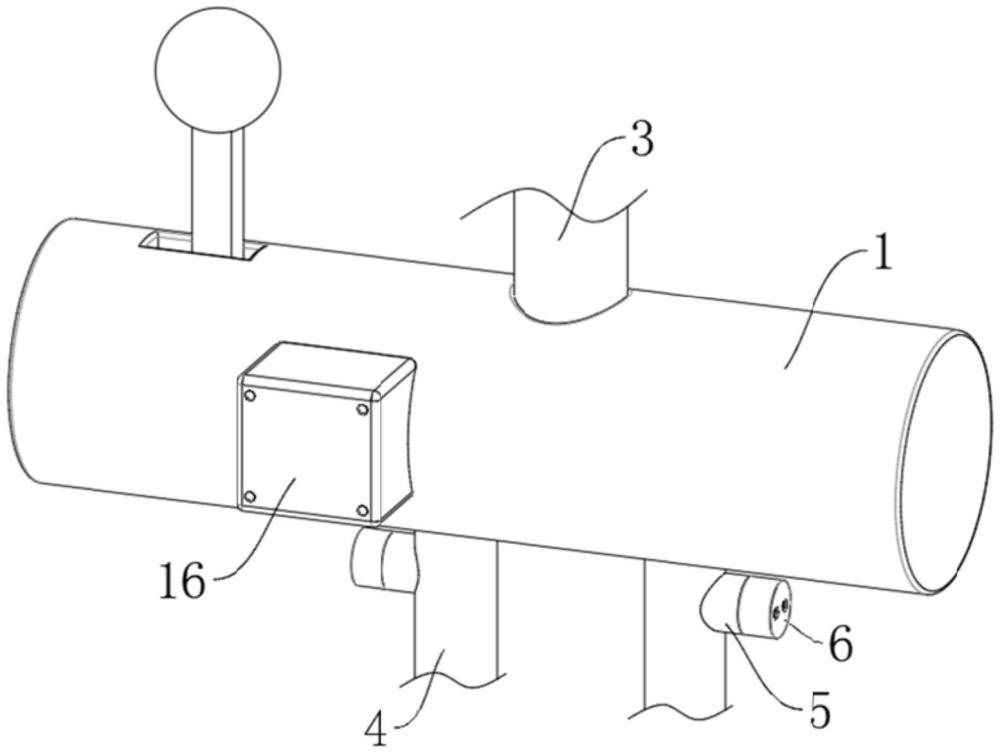

1.一種溫度感應式換向閥，包括溫度感應換向閥本體(1)，其特征在于：所述溫度感應換向閥本體(1)的內部設置有閥芯(2)，所述溫度感應換向閥本體(1)的頂部固定連接有輸入口(3)，所述溫度感應換向閥本體(1)的底部設置有兩個排氣口(4)，所述排氣口(4)的外壁固定連接有與排氣口(4)相連通的空氣罐(5)，所述空氣罐(5)遠離排氣口(4)的一端設置有密封組件(6)，所述空氣罐(5)的內部環形等一百八十度設置有移動組件(7)，所述空氣罐(5)的內部固定連接有彈簧桿(9)，所述彈簧桿(9)遠離密封組件(6)的一端固定連接有移動板(10)，所述移動板(10)遠離彈簧桿(9)的一端鉸接有第一連桿(11)，所述第一連桿(11)的底端鉸接有第二連桿(12)，所述第二連桿(12)的底部固定連接有限位板(13)，所述限位板(13)的中部固定連接有圓桿(14)，所述排氣口(4)的底部固定連接有管道組件(15)，所述溫度感應換向閥本體(1)的外壁設置有溫度傳感器(16)；

2.根據權利要求1所述的溫度感應式換向閥，其特征在于：所述圓柱凸輪(601)的頂部開設有出氣孔(603)，所述出氣孔(603)的直徑與圓槽(8)的直徑相同，所述圓柱凸輪(601)初始狀態下對圓槽(8)進行密封，所述第一引導槽(602)的弧度為九十度。

3.根據權利要求1所述的溫度感應式換向閥，其特征在于：兩個所述限位塊(701)相反的一側均設置有凸塊(702)，所述凸塊(702)活動卡接在第一引導槽(602)的內部，所述彈片(703)用于擠壓限位塊(701)，并使限位塊(701)保持朝排氣口(4)移動的趨勢，所述限位塊(701)呈l狀，所述限位塊(701)的底端貫穿空氣罐(5)的內壁，并延伸至空氣罐(5)內部的空腔中。

4.根據權利要求2所述的溫度感應式換向閥，其特征在于：所述限位塊(701)朝密封組件(6)移動時使凸塊(702)沿著第一引導槽(602)的軌跡進行滑動，所述凸塊(702)滑動后帶動圓柱凸輪(601)旋轉九十度，所述圓柱凸輪(601)旋轉九十度后帶動出氣孔(603)與圓槽(8)重合，并解除對空氣罐(5)的密封。

5.根據權利要求1所述的溫度感應式換向閥，其特征在于：所述彈簧桿(9)分為桿體和套設在其外部的彈簧，所述彈簧的兩端分別與空氣罐(5)和移動板(10)固定連接，所述移動板(10)的外壁與空氣罐(5)的內壁相貼合。

6.根據權利要求1所述的溫度感應式換向閥，其特征在于：所述管道組件(15)包含與排氣口(4)固定連接的第一管道(1501)，所述第一管道(1501)的內部固定連接有第二管道(1502)，所述第二管道(1502)的外壁與排氣口(4)的內壁相貼合，所述第二管道(1502)的內部環形等一百八十度設置有擋板(1503)。

7.根據權利要求6所述的溫度感應式換向閥，其特征在于：所述第二管道(1502)的表面環形等一百八十度開設有方形槽，所述擋板(1503)呈弧形狀，所述擋板(1503)初始狀態下對方形槽進行密封，所述擋板(1503)的內壁開設有第二引導槽(1504)。

8.根據權利要求7所述的溫度感應式換向閥，其特征在于：所述第二管道(1502)的內壁開設有與限位板(13)相配合的限位槽(1505)，所述限位槽(1505)用于擋板(1503)在旋轉時對限位板(13)的周向限位，所述第二引導槽(1504)呈七十度，所述圓桿(14)的兩端分別卡接在兩個第二引導槽(1504)的內部。

9.根據權利要求1所述的溫度感應式換向閥，其特征在于：所述移動板(10)朝密封組件(6)移動時通過第一連桿(11)帶動第二連桿(12)向上移動，所述第二連桿(12)上移時通過限位板(13)帶動圓桿(14)向上移動。

10.根據權利要求7所述的溫度感應式換向閥，其特征在于：所述圓桿(14)上移時通過第二引導槽(1504)帶動擋板(1503)順時針旋轉七十度，所述擋板(1503)旋轉七十度后收縮至第二管道(1502)的內部，并解除對第二管道(1502)表面方形槽的密封。

技術總結
本發明屬于換向閥技術領域，且公開了一種溫度感應式換向閥，包括溫度感應換向閥本體，所述溫度感應換向閥本體的內部設置有閥芯，所述溫度感應換向閥本體的頂部固定連接有輸入口。通過設置密封組件、移動組件和移動板等結構的配合，進而減少了水錘效益帶來的危害，通過壓力波擠壓限位塊朝密封組件移動，使得凸塊在第一引導槽內部滑動，并帶動圓柱凸輪旋轉，當圓柱凸輪旋轉九十度后，帶動出氣孔解除對空氣罐的密封，隨后壓力波擠壓移動板朝密封組件移動，從而擠壓空氣罐內部的空氣通過圓槽向外部排出，空氣排出的同時吸收一部分的壓力能量，從而對排氣口內部起到一定緩沖作用，進而降低水錘效益帶來的危害。
