本發明屬于變電站巡視，具體涉及一種變電站巡視裝置。

背景技術：

1、變電站巡視是確保變電站設備正常運行的重要工作，在巡視時要嚴格按照規定的路線和內容進行操作，并且做好詳細記錄，以便后續對設備的狀態進行分析和評估。

2、目前，電網工作人員對變電站巡視主要還是依靠人工完成，人工巡視過程中，需要依賴梯子攀爬至架高的設備位置處，通過測試儀表或人工讀取設備參數等方式對設備工作狀態進行現場記錄和必要的現場評估，整個巡視過程的工作質量與電網工作人員的工作經驗及其工作態度關聯很大，時常出現漏查、漏記、誤判等不好現象，且梯子攀爬存在人員及設備易掉落的安全隱患；為解決上述問題，開發一種變電站巡視裝置很有必要。

技術實現思路

1、本發明的目的是為了克服現有技術的不足，而提供一種結構簡單成本低、巡視工作適應性好、使用方便且安全程度高的變電站巡視裝置。

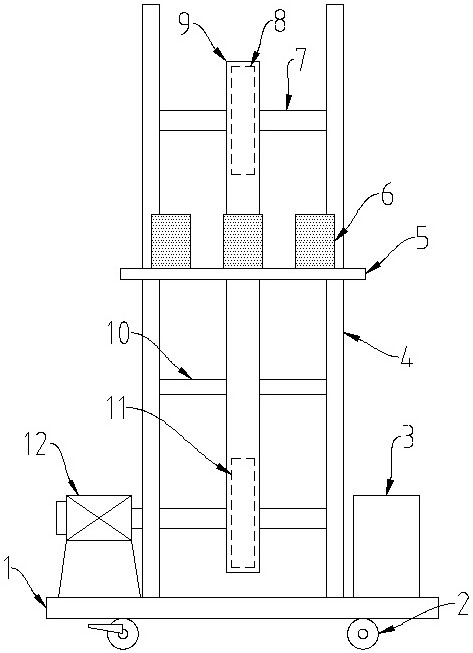

2、本發明的目的是這樣實現的：一種變電站巡視裝置，包括底座、正反電機、蓄電池和控制器，所述底座的下端設有多個均勻對稱的萬向滾輪，所述底座的上端設有兩個對稱的支撐板，兩個所述支撐板之間的上部和下部分別設有上鏈輪和下鏈輪，所述底座上位于所述下鏈輪的一側設有為其提供轉動動力的所述正反電機，所述底座上位于所述下鏈輪的另一側設有所述蓄電池，所述上鏈輪和所述下鏈輪的外側套設有共同的鏈條，所述鏈條的一側設有升降平臺，所述升降平臺上設有多個巡視設備，兩個所述支撐板上位于所述升降平臺的一側設有滑軌，所述升降平臺的兩側通過滑塊連接于對應側的所述滑軌上，兩個所述支撐板上位于所述升降平臺的另一側設有扶手，所述扶手上設有所述控制器，所述控制器分別與所述蓄電池、所述正反電機以及所述多個巡視設備電連接。

3、優選的，所述上鏈輪和所述下鏈輪分別通過軸承和轉軸轉動連接于兩個所述支撐板之間。

4、優選的，所述滑軌的上下兩端均設有擋板，所述擋板的內側設有彈性緩沖墊。

5、優選的，所述滑軌上位于其與所述升降平臺的下端之間設有加強支撐，所述加強支撐的下端通過加強滑塊與所述滑軌滑動連接。

6、優選的，所述滑塊和所述加強滑塊為匹配所述滑軌內滑槽設置的一體式長方體結構。

7、優選的，所述控制器上設有控制所述升降平臺的上升按鈕和下降按鈕。

8、優選的，所述控制器內設有用于存儲所述多個巡視設備所產生巡視數據的存儲器、用于巡視數據處理的處理器以及用于數據異常的現場告警模塊。

9、優選的，所述控制器上設有用于讀取所述存儲器存儲數據的usb接口。

10、由于采用了上述技術方案，本發明的有益效果是：本發明采用底座、正反電機、支撐板、上鏈輪、下鏈輪、鏈條和升降平臺，升降平臺上設置巡視設備，可使巡視設備在正反電機和鏈條等傳動機構的驅動下跟隨升降平臺進行上下位置調整，結構簡單成本低，適應不同高度位置處的變電站設備巡視工作使用，且無需工作人員攀爬，無需工作人員背負或手持多個巡視設備，消除了潛在的安全隱患；本發明采用萬向滾輪、蓄電池、扶手和控制器，萬向滾輪和蓄電池方便裝置移動使用，扶手方便工作人員移動整個裝置，控制器方便無需整個裝置的自動化操作實施；本使用新型采用滑軌和滑塊，輔助升降平臺上下位置調整過程中平穩升降，進一步提高設備的安全性；總的，本發明具有結構簡單成本低、巡視工作適應性好、使用方便且安全程度高的優點。

技術特征：

1.一種變電站巡視裝置，其特征在于：包括底座、正反電機、蓄電池和控制器，所述底座的下端設有多個均勻對稱的萬向滾輪，所述底座的上端設有兩個對稱的支撐板，兩個所述支撐板之間的上部和下部分別設有上鏈輪和下鏈輪，所述底座上位于所述下鏈輪的一側設有為其提供轉動動力的所述正反電機，所述底座上位于所述下鏈輪的另一側設有所述蓄電池，所述上鏈輪和所述下鏈輪的外側套設有共同的鏈條，所述鏈條的一側設有升降平臺，所述升降平臺上設有多個巡視設備，兩個所述支撐板上位于所述升降平臺的一側設有滑軌，所述升降平臺的兩側通過滑塊連接于對應側的所述滑軌上，兩個所述支撐板上位于所述升降平臺的另一側設有扶手，所述扶手上設有所述控制器，所述控制器分別與所述蓄電池、所述正反電機以及所述多個巡視設備電連接。

2.根據權利要求1所述的變電站巡視裝置，其特征在于：所述上鏈輪和所述下鏈輪分別通過軸承和轉軸轉動連接于兩個所述支撐板之間。

3.根據權利要求1所述的變電站巡視裝置，其特征在于：所述滑軌的上下兩端均設有擋板，所述擋板的內側設有彈性緩沖墊。

4.根據權利要求1所述的變電站巡視裝置，其特征在于：所述滑軌上位于其與所述升降平臺的下端之間設有加強支撐，所述加強支撐的下端通過加強滑塊與所述滑軌滑動連接。

5.根據權利要求4所述的變電站巡視裝置，其特征在于：所述滑塊和所述加強滑塊為匹配所述滑軌內滑槽設置的一體式長方體結構。

6.根據權利要求1所述的變電站巡視裝置，其特征在于：所述控制器上設有控制所述升降平臺的上升按鈕和下降按鈕。

7.根據權利要求1所述的變電站巡視裝置，其特征在于：所述控制器內設有用于存儲所述多個巡視設備所產生巡視數據的存儲器、用于巡視數據處理的處理器以及用于數據異常的現場告警模塊。

8.根據權利要求7所述的變電站巡視裝置，其特征在于：所述控制器上設有用于讀取所述存儲器存儲數據的usb接口。

技術總結
本發明公開了一種變電站巡視裝置，包括底座、正反電機、蓄電池和控制器，底座下端設有萬向滾輪，底座上端設有兩個支撐板，兩個支撐板之間的上部和下部分別設有上鏈輪和下鏈輪，底座上位于下鏈輪一側設有為其提供轉動動力的正反電機，底座上位于下鏈輪另一側設有蓄電池，上鏈輪和下鏈輪外側套設有共同的鏈條，鏈條一側設有升降平臺，升降平臺上設有多個巡視設備，兩個支撐板上位于升降平臺一側設有滑軌，升降平臺兩側通過滑塊連接于對應側滑軌上，兩個支撐板上位于升降平臺另一側設有扶手，扶手上設有控制器，控制器分別與蓄電池、正反電機以及多個巡視設備電連接；本發明具有結構簡單成本低、巡視工作適應性好、使用方便且安全程度高的優點。

技術研發人員：常利娟,丁海濤,耿照南,李翰,張國恒
受保護的技術使用者：國網河南省電力公司襄城縣供電公司
技術研發日：
技術公布日：2025/4/28
