本技術屬于注塑制品，更具體地說，特別涉及一種帶有倒扣結構的注塑件。

背景技術：

1、注塑件是日常使用的常用連接件，一般以子母扣或者固定扣的形式使用，按照需要設置不同的連接方式進行相應的組裝，常用于綁腹帶的連接，繩線結構的連接或者不同工件之間的連接。

2、基于上述，目前使用的注塑件形式諸多，一種注塑件僅提供一種作用，更換連接方式十分繁瑣，不便通過一套注塑件實現連接，且單獨連接容易松脫，缺乏防誤解鎖的雙重鎖定結構，不便保證鎖定。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種帶有倒扣結構的注塑件，以解決上述背景技術中提出的現有注塑件形式諸多，一種注塑件僅提供一種作用，更換連接方式十分繁瑣，不便通過一套注塑件實現連接，且單獨連接容易松脫，缺乏防誤解鎖的雙重鎖定結構，不便保證鎖定的問題。

2、本實用新型一種帶有倒扣結構的注塑件的目的與功效，由以下具體技術手段所達成：

3、一種帶有倒扣結構的注塑件，包括注塑子扣和注塑母扣；所述注塑子扣和注塑母扣均為注塑的塑料件，注塑子扣和注塑母扣的邊側均一體式設置有橫紋裝的手搓輔助結構；注塑子扣的下端一體式設置有兩組連接倒扣，注塑母扣的兩側內壁設置為能夠與連接倒扣自鎖的倒扣結構，注塑子扣和注塑母扣通過連接倒扣固定連接；所述注塑子扣和注塑母扣的外端邊緣均一體式設置有兩組凸板；凸板的中間均開設有兩組用于穿過螺絲釘?shù)亩ㄎ豢住?/p>

4、進一步的，所述凸板中均開設有用于穿設綁帶的穿帶孔。

5、進一步的，所述注塑母扣的兩側一體式設置有兩組控制觸塊；兩組控制觸塊的外部上方均設置為倒置的楔形結構，楔形結構外一體式設置有增加摩擦力用的橫紋；兩側控制觸塊的相鄰面上方均一體式設置有半圓形的凸塊結構。

6、進一步的，所述注塑母扣的中間兩側均開設有對接孔，其中一組對接孔的中間兩側一體式設置有卡臺，另一組對接孔的外部設置為肩臺結構。

7、進一步的，所述對接孔中配合肩臺結構吻合設置有t形注塑件，t形注塑件的外部中間開設有豎槽；t形注塑件的窄端固定設置有鎖定片，鎖定片能夠配合卡臺鎖定。

8、進一步的，所述注塑子扣和注塑母扣的中間位置均開設有用于穿接繩線的穿線孔。

9、進一步的，所述t形注塑件的寬徑部位能夠與兩組連接倒扣的中間吻合。

10、與現有技術相比，本實用新型具有如下有益效果：

11、本申請?zhí)峁┝巳剡B接方式，可以施行不同的安裝連接，采用螺栓穿過定位孔的方式，將注塑子扣和注塑母扣固定在不同工件外部，來提供連接鎖定功能，將帶狀物穿過注塑子扣和注塑母扣外的穿帶孔，然后利用縫合或粘粘的方式固定，作為子母扣使用，提供連接背包等作用，將繩線穿過注塑子扣和注塑母扣中間的對接孔，然后安裝打結結構來進行連接，通過注塑子扣和注塑母扣來進行可拆繩線結構的連接；通過不同的裝配方式，提供了可以多重選擇的適應性安裝功能，能夠適應不同類型的連接。

12、設置t形注塑件，提供了防松脫結構，安裝t形注塑件，將t形注塑件穿過對接孔，將鎖定片穿過兩組卡臺之間，然后轉動t形注塑件，利用鎖定片貼合卡臺交錯產生鎖定效果，通過塑料的摩擦力進行固定。

13、設置控制觸塊，方便間歇性解鎖，解鎖的時候，按壓兩組控制觸塊，利用兩組控制觸塊將兩組連接倒扣向中間靠攏，進而連接倒扣脫離注塑母扣的倒扣結構完成解鎖，相比直接按壓連接倒扣，連接倒扣收到的壓力得到緩沖不容易斷裂。

技術特征：

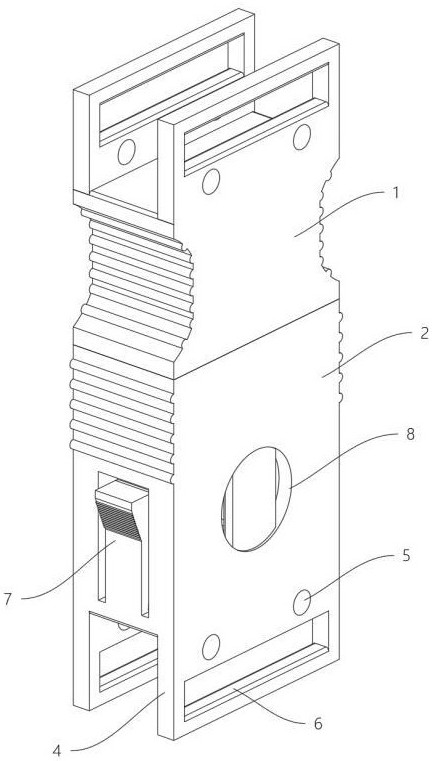

1.一種帶有倒扣結構的注塑件，包括：注塑子扣（1）和注塑母扣（2）；所述注塑子扣（1）和注塑母扣（2）均為注塑的塑料件，注塑子扣（1）和注塑母扣（2）的邊側均一體式設置有橫紋裝的手搓輔助結構；注塑子扣（1）的下端一體式設置有兩組連接倒扣（3），注塑母扣（2）的兩側內壁設置為能夠與連接倒扣（3）自鎖的倒扣結構，注塑子扣（1）和注塑母扣（2）通過連接倒扣（3）固定連接；其特征在于，所述注塑子扣（1）和注塑母扣（2）的外端邊緣均一體式設置有兩組凸板（4）；凸板（4）的中間均開設有兩組用于穿過螺絲釘?shù)亩ㄎ豢祝?）。

2.如權利要求1所述一種帶有倒扣結構的注塑件，其特征在于：所述凸板（4）中均開設有用于穿設綁帶的穿帶孔（6）。

3.如權利要求1所述一種帶有倒扣結構的注塑件，其特征在于：所述注塑母扣（2）的兩側一體式設置有兩組控制觸塊（7）；兩組控制觸塊（7）的外部上方均設置為倒置的楔形結構，楔形結構外一體式設置有增加摩擦力用的橫紋；兩側控制觸塊（7）的相鄰面上方均一體式設置有半圓形的凸塊結構。

4.如權利要求1所述一種帶有倒扣結構的注塑件，其特征在于：所述注塑母扣（2）的中間兩側均開設有對接孔（8），其中一組對接孔（8）的中間兩側一體式設置有卡臺（801），另一組對接孔（8）的外部設置為肩臺結構。

5.如權利要求4所述一種帶有倒扣結構的注塑件，其特征在于：所述對接孔（8）中配合肩臺結構吻合設置有t形注塑件（9），t形注塑件（9）的外部中間開設有豎槽；t形注塑件（9）的窄端固定設置有鎖定片（901），鎖定片（901）能夠配合卡臺（801）鎖定。

6.如權利要求1所述一種帶有倒扣結構的注塑件，其特征在于：所述注塑子扣（1）和注塑母扣（2）的中間位置均開設有用于穿接繩線的穿線孔（10）。

7.如權利要求5所述一種帶有倒扣結構的注塑件，其特征在于：所述t形注塑件（9）的寬徑部位能夠與兩組連接倒扣（3）的中間吻合。

技術總結
本技術提供一種帶有倒扣結構的注塑件，涉及注塑制品技術領域，包括注塑子扣和注塑母扣；所述注塑子扣和注塑母扣均為注塑的塑料件，注塑子扣和注塑母扣的邊側均一體式設置有橫紋裝的手搓輔助結構；注塑子扣的下端一體式設置有兩組連接倒扣，注塑母扣的兩側內壁設置為能夠與連接倒扣自鎖的倒扣結構，注塑子扣和注塑母扣通過連接倒扣固定連接；本申請?zhí)峁┝巳剡B接方式，可以施行不同的安裝連接，通過不同的裝配方式，提供了可以多重選擇的適應性安裝功能，能夠適應不同類型的連接，解決了現有注塑件連接方式單一不便靈活安裝應用的問題。

技術研發人員：黃偉,王明明,王敬偉,周通,覃昌偉
受保護的技術使用者：青島涵毅精密模具有限公司
技術研發日：20240718
技術公布日：2025/4/28
