本技術涉及安防監控領域，尤其涉及一種數字安防監控系統。

背景技術：

1、數字監控系統是指通過軟硬件將監控攝像頭采集到的圖像處理成數字信號，傳送到電腦進行處理，隨著科技的快速發展，數字安防監控系統在日常生活和工作中扮演著越來越重要的角色，然而，傳統的數字安防監控系統在安裝、固定、調節角度以及配置攝像頭數量等方面存在著諸多不便，具體來說，安裝過程往往繁瑣復雜，需要額外工具和專業技能，固定不夠穩固，容易受到外界干擾導致攝像頭移位，調節角度不靈活，難以滿足多樣化的監控需求，使得攝像頭無法方便地調整角度以滿足不同的監控需求，攝像頭的監控范圍受到限制，配置攝像頭數量時缺乏靈活性，無法根據實際需要進行擴展或縮減。

2、因此，有必要提供一種新的數字安防監控系統解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種數字安防監控系統。

2、本實用新型提供的數字安防監控系統包括：

3、攝像頭，攝像頭用于監控取像；

4、支撐座，支撐座用于安裝于墻面上以提供支撐；

5、連接架，連接架用于連接支撐攝像頭與支撐座；

6、連接架包括上板、下板、定位孔、滑筒、卡桿、彈簧、螺紋桿、套筒和擠壓套，上板和下板的表面均等距開設定位孔，上板表面位于定位孔上方均固定連接滑筒，滑筒內部滑動連接卡桿，卡桿頂端固定連接套殼，卡桿外側套設彈簧，彈簧兩端分別與對應的套殼和滑筒固定連接，上板和下板之間對稱設有螺紋桿，螺紋桿頂端固定嵌入上板內部，螺紋桿底端與下板滑動插接，螺紋桿外側套設套筒，且套筒位于上板和下板之間，螺紋桿底端外側螺紋連接擠壓套，且擠壓套頂部與下板擠壓接觸；

7、插接頭，插接頭分別安裝于攝像頭一側與支撐座一側，插接頭一端開設卡孔，插接頭插接在上板表面和下板表面的對應定位孔之間，且卡孔滑動連接在對應卡桿的一端外側。

8、優選的，攝像頭的插接頭和支撐座的插接頭分別插接在連接架的兩端。

9、優選的，攝像頭對稱設有兩個，兩個攝像頭的插接頭分別插接在連接架的兩端，支撐座的插接頭插接連接架的中心處。

10、優選的，擠壓套外側對稱設有延長條。

11、優選的，卡桿底端均設有倒角。

12、優選的，攝像頭外側固定連接有防護殼。

13、優選的，支撐座表面等距開設有小孔。

14、與相關技術相比較，本實用新型提供的數字安防監控系統具有如下有益效果：

15、本實用新型提供一種數字安防監控系統，通過連接架與插接頭的配合，實現了攝像頭與支撐座之間的穩定連接，不僅安裝方便，而且固定牢固，卡桿與卡孔的結合，使得攝像頭可以方便地調整角度，滿足不同監控需求，可以根據監控需求的不同，靈活配置攝像頭的數量，調整監控取像的區域范圍，讓數字安防監控在進行取像時更便捷。

技術特征：

1.一種數字安防監控系統，其特征在于，包括：

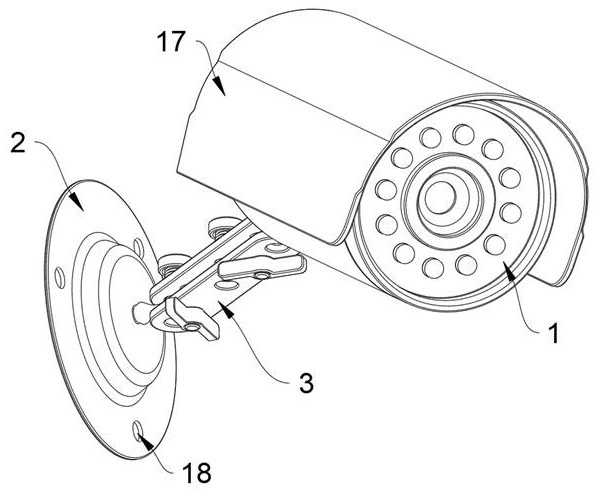

2.根據權利要求1所述的數字安防監控系統，其特征在于，攝像頭（1）的插接頭（14）和支撐座（2）的插接頭（14）分別插接在連接架（3）的兩端。

3.根據權利要求1所述的數字安防監控系統，其特征在于，攝像頭（1）對稱設有兩個，兩個攝像頭（1）的插接頭（14）分別插接在連接架（3）的兩端，支撐座（2）的插接頭（14）插接連接架（3）的中心處。

4.根據權利要求1所述的數字安防監控系統，其特征在于，擠壓套（12）外側對稱設有延長條（15）。

5.根據權利要求1所述的數字安防監控系統，其特征在于，卡桿（8）底端均設有倒角。

6.根據權利要求1所述的數字安防監控系統，其特征在于，攝像頭（1）外側固定連接有防護殼（17）。

7.根據權利要求1所述的數字安防監控系統，其特征在于，支撐座（2）表面等距開設有小孔（18）。

技術總結
本技術涉及安防監控領域，尤其涉及一種數字安防監控系統。所述數字安防監控系統包括攝像頭、支撐座和連接架，攝像頭用于監控取像，支撐座用于安裝于墻面上以提供支撐，連接架用于連接支撐攝像頭與支撐座，連接架包括上板、下板、定位孔、滑筒、卡桿、彈簧、螺紋桿、套筒和擠壓套，上板和下板的表面均等距開設定位孔，上板表面位于定位孔上方均固定連接滑筒。本技術提供的數字安防監控系統，通過連接架與插接頭的配合，實現了攝像頭與支撐座之間的穩定連接，不僅安裝方便，而且固定牢固，攝像頭可以方便地調整角度，滿足不同監控需求，可以根據監控需求的不同，靈活配置攝像頭的數量，調整監控取像的區域范圍。

技術研發人員：朱小平,王楊
受保護的技術使用者：杭州顯宏信息工程咨詢有限公司
技術研發日：20240409
技術公布日：2025/4/28
