本技術涉及供暖管道，具體為一種供暖管道支架的輔助結構。

背景技術：

1、供暖管道，也稱為熱力管道，是一種專門用于輸送熱能介質（如熱水或蒸汽）的管道系統。這些管道通常從熱源（如鍋爐房或供熱中心）出發，延伸至各個建筑物的熱力入口，為了確保這些系統的高效和安全運行，需要用到管道支架來維持結構的整體完整性，管道支架的首要功能是支撐這些重量，防止管道因自重而產生過大的彎曲或變形。

2、根據現有的供暖管道支架在使用時，當管道中的流體溫度變化時，管道會熱脹冷縮，管道在膨脹時存在管道或支架損壞的情況，管道在縮小時管道與支架之間會存在縫隙，導致管道不穩與支架進行摩擦，對管道與支架造成損傷，影響其使用壽命。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種供暖管道支架的輔助結構，具備了穩定的優點，解決了現有的供暖管道支架在使用時，當管道中的流體溫度變化時，管道會熱脹冷縮，管道在膨脹時存在管道或支架損壞的情況，管道在縮小時管道與支架之間會存在縫隙，導致管道不穩與支架進行摩擦，對管道與支架造成損傷，影響其使用壽命的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種供暖管道支架的輔助結構，包括底座和支撐架，所述支撐柱固定連接在底座的頂部，所述底座的頂部固定連接有承接板，所述承接板頂部的左側通過合頁固定連接有半圓板，所述承接板內壁的底部和半圓板內壁的頂部固定連接有壓縮彈簧，所述壓縮彈簧的另一端固定連接有夾持板，所述半圓板的右側固定連接有固定組件。

3、作為本實用新型優選的，所述固定組件包括固定塊，所述固定塊固定連接在半圓板的右側，所述固定塊右側底部的前側和后側開設有通孔，所述承接板的右側固定連接有連接塊，所述連接塊右側的前側和后側開設有螺紋孔，所述通孔的內部設置有螺栓，所述螺栓貫穿通孔與螺紋孔螺紋連接。

4、作為本實用新型優選的，所述夾持板的內壁固定連接有夾持墊，所述夾持墊為橡膠材質。

5、作為本實用新型優選的，所述承接板頂部的右側固定連接有防撞墊。

6、作為本實用新型優選的，所述固定塊的右側固定連接有把手，所述把手的表面開設有防滑槽，所述防滑槽開設有若干個且呈等距離分布。

7、作為本實用新型優選的，所述螺栓的底部設置有墊片，所述螺栓貫穿墊片和通孔與螺紋孔螺紋連接。

8、作為本實用新型優選的，所述支撐架的左側和右側固定連接有加強筋，所述加強筋的底部與底座固定連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置夾持板，使用者將供暖管道放置在承接板的內部，再通過把手將半圓板關閉，再通過螺栓貫穿通孔與螺紋孔螺紋連接，通過夾持板夾持供暖管道，通過加持塊底部的壓縮彈簧對供暖管道進行自適應夾持，解決了現有的供暖管道支架在使用時，當管道中的流體溫度變化時，管道會熱脹冷縮，管道在膨脹時存在管道或支架損壞的情況，管道在縮小時管道與支架之間會存在縫隙，導致管道不穩與支架進行摩擦，對管道與支架造成損傷，影響其使用壽命的問題，達到了穩定的效果。

11、2、本實用新型通過設置固定組件，使固定塊與半圓板進行固定，使用者通過握持握把使半圓板按照合頁進行圓弧移動，使半圓板與承接板閉合，通過固定塊與連接塊接觸，將螺栓貫穿墊片和固定塊的通孔與連接塊的螺紋孔螺紋連接，使半圓板與承接板連接穩定。

12、3、本實用新型通過設置夾持墊，使夾持板與夾持墊進行固定，夾持墊為橡膠材質，橡膠材質的柔韌性和彈性使其能夠適應不同形狀和尺寸的供暖管道進行夾持，且還具有良好的隔音性能，能有效減少流體流動時產生的噪聲和振動的傳播。

技術特征：

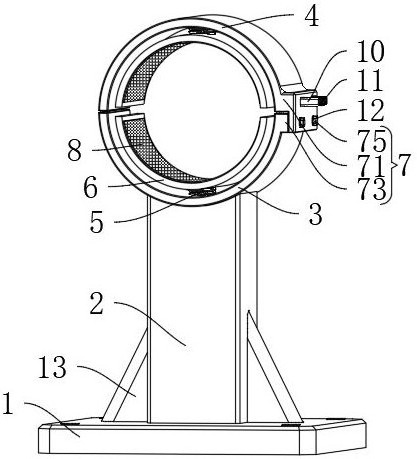

1.一種供暖管道支架的輔助結構，包括底座（1）和支撐架（2），其特征在于：所述支撐架（2）固定連接在底座（1）的頂部，所述底座（1）的頂部固定連接有承接板（3），所述承接板（3）頂部的左側通過合頁固定連接有半圓板（4），所述承接板（3）內壁的底部和半圓板（4）內壁的頂部固定連接有壓縮彈簧（5），所述壓縮彈簧（5）的另一端固定連接有夾持板（6），所述半圓板（4）的右側固定連接有固定組件（7）。

2.根據權利要求1所述的一種供暖管道支架的輔助結構，其特征在于：所述固定組件（7）包括固定塊（71），所述固定塊（71）固定連接在半圓板（4）的右側，所述固定塊（71）右側底部的前側和后側開設有通孔（72），所述承接板（3）的右側固定連接有連接塊（73），所述連接塊（73）右側的前側和后側開設有螺紋孔（74），所述通孔（72）的內部設置有螺栓（75），所述螺栓（75）貫穿通孔（72）與螺紋孔（74）螺紋連接。

3.根據權利要求1所述的一種供暖管道支架的輔助結構，其特征在于：所述夾持板（6）的內壁固定連接有夾持墊（8），所述夾持墊（8）為橡膠材質。

4.根據權利要求1所述的一種供暖管道支架的輔助結構，其特征在于：所述承接板（3）頂部的右側固定連接有防撞墊（9）。

5.根據權利要求2所述的一種供暖管道支架的輔助結構，其特征在于：所述固定塊（71）的右側固定連接有把手（10），所述把手（10）的表面開設有防滑槽（11），所述防滑槽（11）開設有若干個且呈等距離分布。

6.根據權利要求2所述的一種供暖管道支架的輔助結構，其特征在于：所述螺栓（75）的底部設置有墊片（12），所述螺栓（75）貫穿墊片（12）和通孔（72）與螺紋孔（74）螺紋連接。

7.根據權利要求1所述的一種供暖管道支架的輔助結構，其特征在于：所述支撐架（2）的左側和右側固定連接有加強筋（13），所述加強筋（13）的底部與底座（1）固定連接。

技術總結
本技術公開了一種供暖管道支架的輔助結構，包括底座和支撐架，所述支撐柱固定連接在底座的頂部，所述底座的頂部固定連接有承接板，所述承接板頂部的左側通過合頁固定連接有半圓板，所述承接板內壁的底部和半圓板內壁的頂部固定連接有壓縮彈簧，所述壓縮彈簧的另一端固定連接有夾持板。本技術通過設置夾持板，使用者將供暖管道放置在承接板的內部，再通過把手將半圓板關閉，再通過螺栓貫穿通孔與螺紋孔螺紋連接，通過夾持板夾持供暖管道，通過加持塊底部的壓縮彈簧對供暖管道進行自適應夾持，解決了現有的供暖管道支架在使用時，當管道中的流體溫度變化時，管道會熱脹冷縮，對管道與支架造成損傷，影響其使用壽命的問題。

技術研發人員：王志勇,曹冬梅,滕智楚,姚瑞卿,謝爽,王浚菘
受保護的技術使用者：中國三峽新能源（集團）股份有限公司
技術研發日：20240815
技術公布日：2025/4/28
