本技術涉及機械連接件，具體而言，涉及一種異型螺桿連接組件。

背景技術：

1、機械設備種類繁多，機械設備運行時，其一些部件甚至其本身可進行不同形式的機械運動。機械設備由驅動裝置、變速裝置、傳動裝置、工作裝置、制動裝置、防護裝置、潤滑系統、冷卻系統等部分組成。

2、在機械設備配置中，螺桿連接組件作為重要的連接部件，其穩定性直接影響到機械設備的運行效率和安全性。然而，現有的螺桿連接組件大多設計結構簡單，在長時間使用后，會因設備振動等原因導致螺母松動甚至脫落，穩定性不足，影響設備的正常運行，且在潮濕環境中，螺桿上的螺母會銹蝕，不易拆卸，為后期設備維修維護帶來不便，無法滿足復雜多變的機械設備配置需求。因此，如何提高螺桿連接組件的穩定性且方便安裝拆卸已成為當前亟待解決的問題。

技術實現思路

1、針對現有的不足，本實用新型提供了一種異型螺桿連接組件，解決了上述背景技術中提出的問題，本實用新型采用雙重螺母設計，雙重螺母均可進行鎖定與拆卸，有效提高了螺桿連接組件與機械設備之間的連接穩定性，同時方便安裝拆卸，為后期設備維修維護提供便利，能夠更好地滿足復雜多變的機械設備配置需求。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種異型螺桿連接組件，包括螺桿與螺母一，所述螺母一裝配于螺桿上，且與其通過螺紋旋合連接，所述螺桿右端通過螺紋旋合裝配有螺母二，所述螺桿環面內部開設有凹槽，所述凹槽內壁前后兩側均等距設置有多組限位卡齒，所述限位卡齒之間設置有鎖定組件。

4、進一步地，所述螺母一與螺母二的內側面上均固設有墊片，且所述墊片表面均勻設置有多組防滑凸起。

5、進一步地，所述螺桿內部靠近右端處貫穿開設有定位銷孔一，所述螺母二內部貫穿開設有定位銷孔二，所述定位銷孔一與定位銷孔二內部插設有銷釘。

6、進一步地，所述鎖定組件由限位擋板、鎖桿與卡板組成，所述鎖桿插設于凹槽內部，所述鎖桿上前后兩側靠近右端處均設置由兩組弧形結構的卡板，且相鄰兩組所述卡板之間的間距大于限位卡齒的寬度，所述鎖桿左端固設由豎向結構的限位擋板。

7、進一步地，所述限位擋板左側面上固設有撥片。

8、與現有技術相比，本實用新型具有如下有益效果：

9、1、本實用新型采用雙重螺母設計，雙重螺母均可進行鎖定與拆卸，有效提高了螺桿連接組件與機械設備之間的連接穩定性，同時方便安裝拆卸，為后期設備維修維護提供便利，能夠更好地滿足復雜多變的機械設備配置需求。

10、2、本實用新型中螺母一與螺母二的內側面上均固設有墊片，通過設置的墊片能夠在使用時增大螺母與設備之間的接觸面接，將螺母產生的擠壓力均勻分散，有效防止設備接觸面受力集中產生變形損壞。且墊片表面均勻設置有多組防滑凸起，設置的多組防滑凸起能夠增大螺母與設備接觸面間的摩擦力，提供更穩固的連接力，減少螺母與設備之間的松動，提高了連接可靠性。

11、3、螺桿內部靠近右端處貫穿開設有定位銷孔一，螺母二內部貫穿開設有定位銷孔二，定位銷孔一與定位銷孔二內部插設有銷釘，通過銷釘插入定位銷孔一和定位銷孔二，能夠對螺母二進行鎖定，確保螺母二在螺桿上的準確位置，提高了連接的抗振性和抗沖擊性，可以防止螺母二在裝配或使用過程中發生松動位移，從而確保連接的精確性和穩定性,且方便后期設備維護時進行拆卸。

12、4、通過設置的鎖定組件能夠配合凹槽中的限位卡齒實現對螺母一的限位鎖定，能夠在螺母一旋緊后提供額外的鎖定力，有助于防止螺母因設備振動或其他外部因素而松動或脫落。當鎖桿插入凹槽時，卡板會卡在限位卡齒之間，形成一個牢固的鎖定狀態，同時限位擋板會貼合在螺母一左端面，通過限位擋板從左側對螺母一進行鎖定限位，有效防止螺母一松動滑脫。

技術特征：

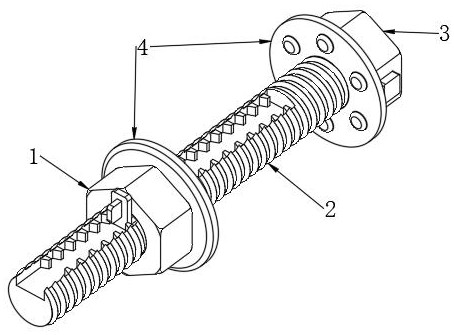

1.一種異型螺桿連接組件，包括螺桿（2）與螺母一（1），其特征在于：所述螺母一（1）裝配于螺桿（2）上，且與其通過螺紋旋合連接，所述螺桿（2）右端通過螺紋旋合裝配有螺母二（3），所述螺桿（2）環面內部開設有凹槽（6），所述凹槽（6）內壁前后兩側均等距設置有多組限位卡齒（7），所述限位卡齒（7）之間設置有鎖定組件（8）。

2.根據權利要求1所述的異型螺桿連接組件，其特征在于：所述螺母一（1）與螺母二（3）的內側面上均固設有墊片（4），且所述墊片（4）表面均勻設置有多組防滑凸起（41）。

3.根據權利要求1所述的異型螺桿連接組件，其特征在于：所述螺桿（2）內部靠近右端處貫穿開設有定位銷孔一（9），所述螺母二（3）內部貫穿開設有定位銷孔二（10），所述定位銷孔一（9）與定位銷孔二（10）內部插設有銷釘（5）。

4.根據權利要求1所述的異型螺桿連接組件，其特征在于：所述鎖定組件（8）由限位擋板（82）、鎖桿（83）與卡板（84）組成，所述鎖桿（83）插設于凹槽（6）內部，所述鎖桿（83）上前后兩側靠近右端處均設置由兩組弧形結構的卡板（84），且相鄰兩組所述卡板（84）之間的間距大于限位卡齒（7）的寬度，所述鎖桿（83）左端固設由豎向結構的限位擋板（82）。

5.根據權利要求4所述的異型螺桿連接組件，其特征在于：所述限位擋板（82）左側面上固設有撥片（81）。

技術總結
本技術涉及機械連接件技術領域，尤其涉及一種異型螺桿連接組件，包括螺桿與螺母一，螺母一裝配于螺桿上，且與其通過螺紋旋合連接，螺桿右端通過螺紋旋合裝配有螺母二，螺桿環面內部開設有凹槽，凹槽內壁前后兩側均等距設置有多組限位卡齒，限位卡齒之間設置有鎖定組件，該設計解決了現有螺桿連接組件結構簡單，在長時間使用后會因設備振動等原因導致螺母松動甚至脫落，且在潮濕環境中螺桿上的螺母會銹蝕，不易拆卸的問題。本技術采用雙重螺母設計，雙重螺母均可進行鎖定與拆卸，有效提高了螺桿連接組件與機械設備之間的連接穩定性，同時方便安裝拆卸，為后期設備維修維護提供便利，能夠更好地滿足復雜多變的機械設備配置需求。

技術研發人員：魏堯征,楊波
受保護的技術使用者：山東瀾喬標準件有限公司
技術研發日：20240411
技術公布日：2025/4/28
