本發明涉及機器人，具體為一種用于科技館的互動機器人。

背景技術：

1、機器人在科技館中的應用，如作為知識的傳播者、科學原理的演示者等，都需要依賴于其強大的交互能力和豐富的知識庫。

2、科技館中會有大量人群進行參觀，而參觀者站立參觀時，不同身高的人群觀看互動機器人上同一高度的顯示屏時，其視線與屏幕的角度會有所不同，身高較高的人可能需要稍微低頭，而身高較矮的人則可能需要抬頭，影響到實際觀感，為此，我們提出了一種用于科技館的互動機器人。

技術實現思路

1、本發明的目的在于提供一種用于科技館的互動機器人，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于科技館的互動機器人，包括機器人本體，所述機器人本體的側面設置有展示組件，所述展示組件包括與機器人本體固定連接的延長板，所述延長板上固定安裝有第一連接座，所述第一連接座上轉動連接有顯示屏，所述顯示屏的側面固定安裝有凸軸，所述顯示屏通過凸軸轉動連接有撐桿，所述延長板上還滑動設置有滑座，所述滑座上固定安裝有第二連接座，所述撐桿遠離顯示屏的端部與第二連接座轉動連接，所述滑座上還開設有螺紋孔；所述延長板上設置于連動組件，所述連動組件包括轉動設置于延長板內部的傳動軸和主動軸、以及滑動設置于延長板內部的驅動齒條，所述傳動軸的端部固定安裝有絲桿，且絲桿還與滑座螺紋連接，所述主動軸上設置有用于與傳動軸傳動連接的皮帶輪組，所述主動軸的端部固定安裝有與驅動齒條嚙合連接的傳動齒輪；所述延長板上還設置有操作組件，所述操作組件包括與驅動齒條固定連接的連接塊，所述連接塊上轉動設置有中心軸，且連接塊上還滑動設置有插塊，所述插塊與連接塊之間設置有復位彈簧，所述插塊的側面固定安裝有第四連接座，所述中心軸的外表面固定安裝有第三連接座，所述第三連接座與第四連接座之間設置有連桿。

3、優選的，所述第一連接座位于顯示屏的下端，所述凸軸位于顯示屏的上端。

4、優選的，所述撐桿共設有兩個，兩個所述撐桿對稱設置于顯示屏的兩側。

5、優選的，所述皮帶輪組的側面還設置有弧形擋條，所述弧形擋條固定安裝于延長板內腔側壁上。

6、優選的，所述弧形擋條可與皮帶輪組的皮帶接觸，且弧形擋條的接觸面為弧形設計。

7、優選的，所述傳動軸共設有兩個，所述絲桿的數量與傳動軸的數量一致。

8、優選的，所述延長板的底面開設有輔助滑槽，且輔助滑槽截面形狀為凸字形。

9、優選的，所述連接塊位于輔助滑槽的內部，且連接塊的寬度小于驅動齒條的寬度。

10、優選的，所述中心軸穿過輔助滑槽的下端固定安裝有旋鈕，且旋鈕的外表面設置有防滑紋。

11、優選的，所述連桿的兩端分別與第三連接座和第四連接座轉動連接，所述復位彈簧的兩端分別與插塊和連接塊固定連接。

12、與現有技術相比，本發明的有益效果是：

13、1、本發明，在機器人本體上設立展示組件，其中顯示屏可利用內含的部件，靈活的調整顯示屏的角度，使得用戶可以找到一個對自己眼睛和頸部最為舒適的觀看位置，這有助于減少長時間觀看屏幕帶來的眼睛疲勞和頸部不適，同時合適的屏幕角度不僅可以提高觀看的舒適度，還可以優化整體的觀看體驗，當屏幕角度與用戶的視線保持適當夾角時，用戶可以更加清晰地看到屏幕上的內容，減少反光和眩光的影響，從而提高整個機器人本體的互動效果。

14、2、本發明，增設連動組件與展示組件進行配合，因此可使得顯示屏角度調節步驟更加穩定，使得顯示屏可平穩的進行角度調節，以保障顯示屏自身的展示效果，提升整體裝置的性能。

15、3、本發明，還利用操作組件設立在延長板上，因此可利用插塊與復位彈簧相互配合，便可鎖定連動組件內部的結構，以此確保顯示屏角度調節后的穩定性，同時旋鈕設立在延長板的底面上，可避免機器人本體運行時，出現誤觸的現象，以進一步的提高整體結構的實用性。

技術特征：

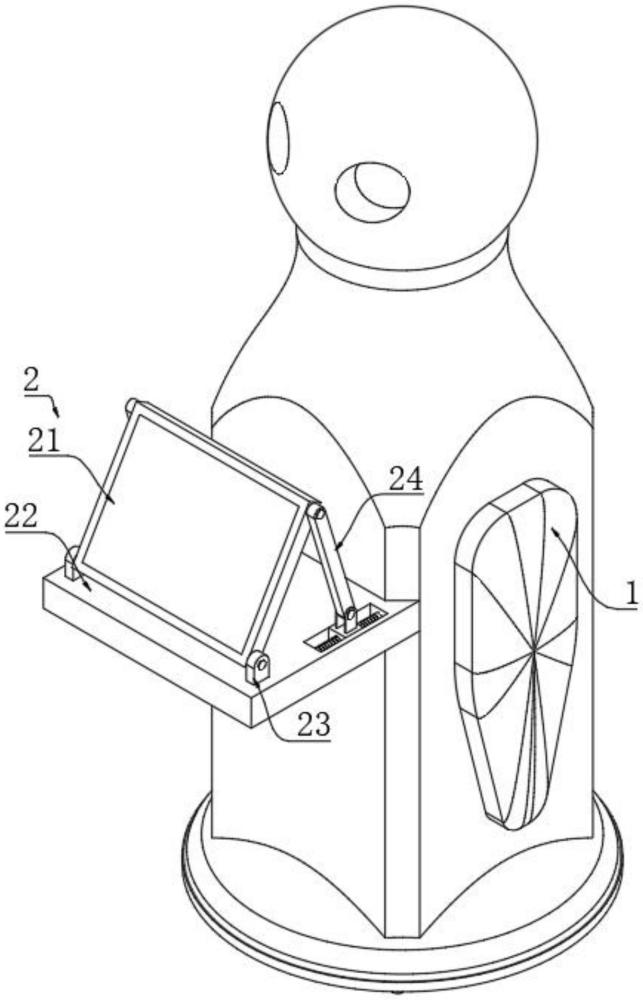

1.一種用于科技館的互動機器人，其特征在于：包括機器人本體(1)，所述機器人本體(1)的側面設置有展示組件(2)，所述展示組件(2)包括與機器人本體(1)固定連接的延長板(22)，所述延長板(22)上固定安裝有第一連接座(23)，所述第一連接座(23)上轉動連接有顯示屏(21)，所述顯示屏(21)的側面固定安裝有凸軸(27)，所述顯示屏(21)通過凸軸(27)轉動連接有撐桿(24)，所述延長板(22)上還滑動設置有滑座(26)，所述滑座(26)上固定安裝有第二連接座(25)，所述撐桿(24)遠離顯示屏(21)的端部與第二連接座(25)轉動連接，所述滑座(26)上還開設有螺紋孔(28)；

2.根據權利要求1所述的一種用于科技館的互動機器人，其特征在于：所述第一連接座(23)位于顯示屏(21)的下端，所述凸軸(27)位于顯示屏(21)的上端。

3.根據權利要求1所述的一種用于科技館的互動機器人，其特征在于：所述撐桿(24)共設有兩個，兩個所述撐桿(24)對稱設置于顯示屏(21)的兩側。

4.根據權利要求1所述的一種用于科技館的互動機器人，其特征在于：所述皮帶輪組(33)的側面還設置有弧形擋條(34)，所述弧形擋條(34)固定安裝于延長板(22)內腔側壁上。

5.根據權利要求4所述的一種用于科技館的互動機器人，其特征在于：所述弧形擋條(34)可與皮帶輪組(33)的皮帶接觸，且弧形擋條(34)的接觸面為弧形設計。

6.根據權利要求1所述的一種用于科技館的互動機器人，其特征在于：所述傳動軸(32)共設有兩個，所述絲桿(31)的數量與傳動軸(32)的數量一致。

7.根據權利要求1所述的一種用于科技館的互動機器人，其特征在于：所述延長板(22)的底面開設有輔助滑槽(44)，且輔助滑槽(44)截面形狀為凸字形。

8.根據權利要求7所述的一種用于科技館的互動機器人，其特征在于：所述連接塊(42)位于輔助滑槽(44)的內部，且連接塊(42)的寬度小于驅動齒條(37)的寬度。

9.根據權利要求7所述的一種用于科技館的互動機器人，其特征在于：所述中心軸(45)穿過輔助滑槽(44)的下端固定安裝有旋鈕(41)，且旋鈕(41)的外表面設置有防滑紋。

10.根據權利要求1所述的一種用于科技館的互動機器人，其特征在于：所述連桿(47)的兩端分別與第三連接座(48)和第四連接座(49)轉動連接，所述復位彈簧(46)的兩端分別與插塊(43)和連接塊(42)固定連接。

技術總結
本發明公開了一種用于科技館的互動機器人，包括機器人本體，所述機器人本體的側面設置有展示組件，所述展示組件包括與機器人本體固定連接的延長板，所述延長板上固定安裝有第一連接座，此用于科技館的互動機器人，通過在機器人本體上設立展示組件，其中顯示屏可利用內含的部件，靈活的調整顯示屏的角度，使得用戶可以找到一個對自己眼睛和頸部最為舒適的觀看位置，這有助于減少長時間觀看屏幕帶來的眼睛疲勞和頸部不適，同時合適的屏幕角度不僅可以提高觀看的舒適度，還可以優化整體的觀看體驗，當屏幕角度與用戶的視線保持適當夾角時，用戶可以更加清晰地看到屏幕上的內容，減少反光和眩光的影響，從而提高整個機器人本體的互動效果。

技術研發人員：孫峰,劉可
受保護的技術使用者：上海復旦上科多媒體股份有限公司
技術研發日：
技術公布日：2025/4/28
