本技術涉及血液分析儀，特別涉及一種血液分析儀的相機對焦調平機構。

背景技術：

1、光學顯微鏡是利用光學原理，能夠?qū)⑷搜蹮o法分辨的微小物體放大成像，從而能夠觀察到這些微細結構的精密光學儀器。比如醫學上使用到的血儀分析儀，通過對血液樣本拍照并分析圖像來對血液中各種細胞進行計數和分類，這種儀器對圖像的清晰度要求更高，從而要求相機的對焦更加精準。光學顯微鏡一般包括相機，所述相機包括上下連接的相機主體和鏡筒。光學顯微鏡在使用前，一般會調節相機上下運動，從而實現對焦調整，保證圖像質量。

2、如公告號為cn218728320u的中國專利提供一種快速精確的顯微鏡對焦裝置，包括:豎板，還包括相機和與相機連接的物鏡，所述豎板上安裝有豎直導軌，所述豎直導軌上連接有條形安裝板，所述條形安裝板遠離豎直導軌的側面與相機連接；還包括驅動條形安裝板升降的驅動機構，所述驅動機構包括絲桿組件、螺紋連接在絲桿組件上的螺母座和連接在絲桿組件一端的圓周計數器，所述螺母座與條形安裝板連接。上述顯微鏡雖然可以實現對焦調整，但是顯微鏡在批量生產裝配環節，仍然難以避免會出現拍到的畫面清晰度不一致的現象，這是由于加工、裝配誤差使得顯微鏡的相機傾斜而導致的。而現有技術一般通過重新拆裝相機的方式進行調整，操作工藝復雜。

3、故，現有技術具有較大的改進空間。

技術實現思路

1、本實用新型的目的是為了彌補現有技術的不足，提出一種血液分析儀的相機對焦調平機構，將相機和固定塊連接成一整體，在固定塊的第二角部和第三角部上分別設有調節件，使得通過調節所述調節件下端伸出的長度即可調平相機的傾斜角度，提高拍攝圖像的質量。

2、為了達到上述目的，本實用新型通過以下技術方案實現：

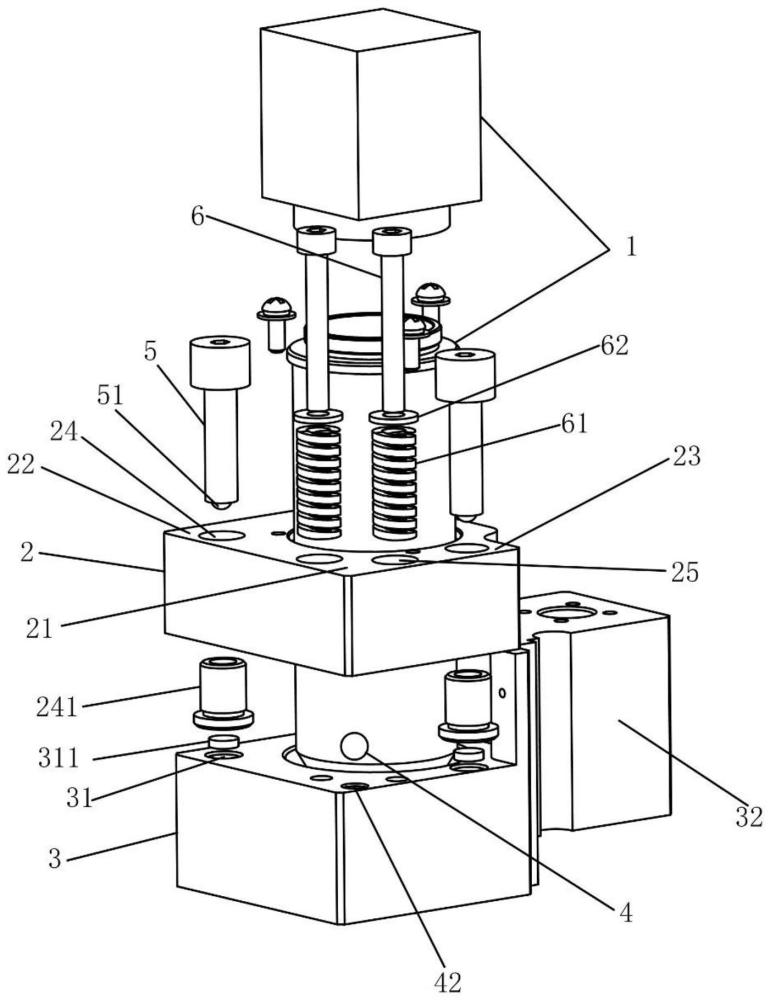

3、本實用新型提供一種血液分析儀的相機對焦調平機構，包括相機、調平機構和對焦機構；所述調平機構包括固定塊、運動塊、彈性連接組件和兩個調節件，所述運動塊設于所述固定塊的下方，所述相機的上部固定在所述固定塊上，所述相機的下部依次穿過所述固定塊和運動塊，所述對焦機構用于驅動所述運動塊上下運動；所述固定塊的第一角部的底面設有第一槽，所述運動塊上設有與所述第一槽對應的第二槽，所述第一槽和第二槽之間設有支撐球；兩個所述調節件分別設于所述固定塊上的與第一角部相鄰的第二角部、第三角部，所述調節件下端伸出所述固定塊并與所述運動塊抵接，通過調節所述調節件下端伸出的長度從而調節固定塊對應的角部以支撐球?yàn)橹c(diǎn)相對運動塊的上下距離；所述彈性連接組件設于固定塊和運動塊之間，并靠近所述支撐球設置。

4、在彈性連接組件彈性作用下將固定塊的第一角部朝運動塊方向拉緊，可防止支撐球脫落；相機和固定塊連接成一整體，在調節件、彈性連接組件和支撐球三者作用下使固定塊保持受力平衡，通過調節所述調節件下端伸出的長度使固定塊對應的角部以支撐球?yàn)橹c(diǎn)相對運動塊上下運動從而可以對固定塊進行調平，即可調平相機的傾斜角度，提高拍攝圖像的質量。

5、可以理解的是，所述支撐球被限位在第一槽和第二槽內，并可在第一槽和第二槽內自由轉動。所述運動塊上設有供相機下部穿過的通孔，所述通孔還可使得相機在調平時具有一定的運動空間。所述調節件可根據實際需要選用調節螺釘、可手動旋鈕的調節螺絲、微型電推桿等。所述第一槽、第二槽的形狀可以是錐形、球形，或其他形狀，只要能與支撐球配合即可，本實用新型對其形狀不做限定。

6、根據以上方案，本實用新型優選所述調節件為調節螺釘，所述調節螺釘與所述固定塊螺紋連接，所述調節螺釘?shù)南露松斐鏊龉潭▔K并與所述運動塊抵接。通過上述結構設置，當旋轉調節螺釘時可以調節所述調節螺釘下端伸出的長度，從而實現調節固定塊對應的角部以支撐球?yàn)橹c(diǎn)相對運動塊的上下距離。

7、根據以上方案，所述固定塊上的第二角部和第三角部分別開設有第一通孔，所述第一通孔內固定有調節螺母，所述調節螺釘與所述調節螺母螺紋連接；所述運動塊的上表面設有與所述調節螺釘對應的凹槽，所述凹槽內設有不銹鋼墊片，所述調節螺釘?shù)南露嗽O(shè)有鋼珠，所述鋼珠與所述不銹鋼墊片抵接。

8、通過在第一通孔內設有調節螺母，可以防止損壞固定塊；在運動塊上的凹槽內設有不銹鋼墊片可保護運動塊不被調節螺釘壓變形；在調節螺釘下端設置與不銹鋼墊片抵接的鋼珠，可以減少調節螺釘在調節時與不銹鋼墊片的摩擦力。

9、根據以上方案，所述彈性連接組件包括細牙螺釘和彈簧；所述固定塊上設有放置槽，所述彈簧設于所述放置槽內，所述細牙螺釘?shù)南露艘来未┻^螺釘墊片、彈簧和固定塊并與所述運動塊螺紋連接。

10、通過上述結構設置，彈簧的兩端分別與所述螺釘墊片和放置槽的底部抵靠設置，在彈簧的彈性作用下使得固定塊的第一角部朝運動塊方向拉緊；設置的螺釘墊片可增大與細牙螺釘與彈簧接觸面；通過調節細牙螺釘下端旋入運動塊的深度，還可以對彈簧的彈力進行調節。

11、根據以上方案，所述彈性連接組件設有兩組，一組彈性連接組件設于所述支撐球與第二角部上的調節件之間的連線上，另一組彈性連接組件設于所述支撐球與第三角部上的調節件之間的連線上。

12、根據以上方案，所述對焦機構包括滑動座和驅動機構，所述滑動座與所述運動塊固定連接，所述驅動機構驅動所述滑動座上下運動。

13、滑動座在驅動機構的作用下進行上下運動時，會帶動運動塊和固定塊同步上下運動，進而帶動相機上下運動實現對焦調整。

14、根據以上方案，所述驅動機構包括絲桿電機、絲桿和絲桿螺母，所述絲桿螺母固定連接在所述滑動座上，所述絲桿電機的輸出軸與所述絲桿固定連接，所述絲桿螺母與所述絲桿螺紋連接。絲桿電機驅動絲桿轉動，使得絲桿螺母能夠在絲桿上運動，從而帶動滑動座沿絲桿上下運動。

15、根據以上方案，所述對焦機構還包括支撐架，所述支撐架內設有滑動腔，所述滑動座的兩側均設置有交叉滾子導軌，所述交叉滾子導軌包括相互配合的運動軌和固定軌，所述固定軌固定在所述滑動腔的兩側，所述運動軌與所述滑動座固定連接。通過設置兩個交叉滾子導軌，有利于提高滑動座在滑動腔內上下運動的穩定性。

16、根據以上方案，所述滑動座上固定有光耦擋片，所述支撐架上設有上光耦和下光耦。所述上光耦、下光耦與光耦擋片分別控制滑動座上下運動的上限與下限距離。

17、根據以上方案，所述支撐架上設置有調節孔，調節孔內設置有用于調節交叉滾子導軌的調節頂絲。可以通過擰緊調節從而消除交叉滾子導軌裝配時的間隙，從而提高結構的剛性。

18、本實用新型的有益效果在于：

19、本實用新型提供的一種血液分析儀的相機對焦調平機構，將相機和固定塊連接成一整體，在固定塊的第二角部和第三角部上分別設有用于調節固定塊對應的角部以支撐球?yàn)橹c(diǎn)相對運動塊的上下距離的調節件，在調節件、彈性連接組件和支撐球三者作用下使固定塊保持受力平衡，通過調節所述調節件下端伸出的長度使固定塊對應的角部以支撐球?yàn)橹c(diǎn)相對運動塊上下運動從而可以對固定塊進行調平，即可調平相機的傾斜角度，提高拍攝圖像的質量。
