本技術涉及管接頭，具體為一種帶鎖調速管接頭。

背景技術：

1、管接頭是連接管道或管道系統中兩根管子的元件，它們通常用于管道需要擴展、連接或修復時，管接頭有多種類型，包括螺紋接頭、焊接接頭和壓力接頭等。螺紋接頭通過螺紋連接管道，常用于低壓或非密封的應用。

2、如cn106678463b所公開的一種管接頭，其中，該發明的有益效果雖然是：在卡套上設置觀察孔二，在卡圈上設置觀察孔一，更好地判斷管子是否安裝到位，便于將沒有安裝到位的管子進行調整，從而降低管接頭連接時的廢品率。在接頭本體的連接部上設置凸環，在卡圈上設置凸起，有利于卡圈的軸向限位，減少卡圈、卡套和管子在安裝固定時的軸向移動，使管子安裝到位準確，從而降低廢品率。設置抵靠環，使管子定位準確。在卡圈上設置凸肩并在卡套上設置凸沿，使卡套的內端限制在凹槽內，限制卡套在連接部上的軸向移動，有利于廢品率的降低。在卡圈的圓周上設置多個觀察孔一，在卡套的圓周上設置多個觀察孔二，有利于在圓周上判定管子是否安裝到位，有利于廢品率的降低；但是上述專利中的管接頭不具備調速功能，在某些場景下，需要調整管道系統中液體或者氣體的流速，如果無法調速，可能會導致流速不匹配，并且固定流速可能會導致能源的浪費，當實際工作負載較小時，以固定速度運行的管道系統將消耗更多的能源，導致能耗不必要的增加；其次，上述專利不具備自鎖的功能，這可能存在一些潛在的問題，在特定條件下，管接頭可能易于松動或脫落，從而增加了管道系統泄漏、滲漏或斷裂的風險，這可能導致設備損壞、有害物質泄漏或甚至事故的發生；

3、因此，迫切需要一種帶鎖調速管接頭，解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種帶鎖調速管接頭，包括通過使用釋放環、銅套、卡簧、壓環和雙向密封圈等部件的配合，在連接管道時，可以將管道牢牢卡住，確保連接不發生泄漏，這種結構設計能夠提供可靠的穩固性，避免了液體或氣體的泄露問題，從而提高了管道系統的安全性，從而解決了背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶鎖調速管接頭，包括釋放環，所述釋放環表面的左側設置有銅套，所述釋放環的左側且位于銅套的內腔設置有卡簧，所述銅套內腔的左側貫穿設置有壓環，所述壓環的左側設置有雙向密封圈，所述銅套、壓環和雙向密封圈的表面共同設置有塑料本體，所述塑料本體表面的頂部螺紋連接有調節帽，所述調節帽的底部固定連接有閥桿，所述閥桿位于塑料本體的內腔并與塑料本體活動連接，所述閥桿表面的底部套設有o型圈一，所述塑料本體的表面套設有閥體，所述閥體的內腔設置有閥芯，且閥桿的底部延伸至閥芯的內腔，所述閥芯的表面從下至上依次設置有單向密封圈和支撐座。

3、進一步地，所述塑料本體表面的底部套設有o型圈二，所述o型圈二的表面與閥體相接觸。

4、進一步地，所述閥體表面的底部設置有外螺紋，所述閥體表面的底部且位于外螺紋的上方套設有o型圈三。

5、進一步地，所述調節帽的表面設置有防滑紋。

6、進一步地，所述塑料本體的底部設置為敞口結構，所述閥體的底部設置有敞口結構，所述塑料本體和閥體相連通。

7、進一步地，所述閥桿表面的底部設置有斜面，且斜面和閥芯配合使用。

8、與現有技術相比，本實用新型的有益效果如下：

9、本實用新型提供的一種帶鎖調速管接頭，具備可調速和可自鎖功能的管接頭具有許多優點，在實際使用中，通過使用釋放環、銅套、卡簧、壓環和雙向密封圈等部件的配合，在連接管道時，可以將管道牢牢卡住，確保連接不發生泄漏，這種結構設計能夠提供可靠的穩固性，避免了液體或氣體的泄露問題，從而提高了管道系統的安全性；

10、其次，在塑料本體、閥桿、o型圈一、閥體、閥芯、支撐座和單向密封圈配合使用下，在操作過程中可以實現對管接頭的流速進行調節，通過調整配合部件的狀態，可以控制流體或氣體的通過速度，以滿足實際工作需求；

11、綜上所述，具備可調速和可自鎖功能的管接頭在管道連接中具有明顯的優勢，它們通過合理的結構設計和配合使用的部件，實現了牢固的連接，確保不發生泄漏，并提供了調節流速的靈活性，這種管接頭還具備自動鎖定功能，避免了意外的松動或脫落，保障了管道系統的安全運行。

技術特征：

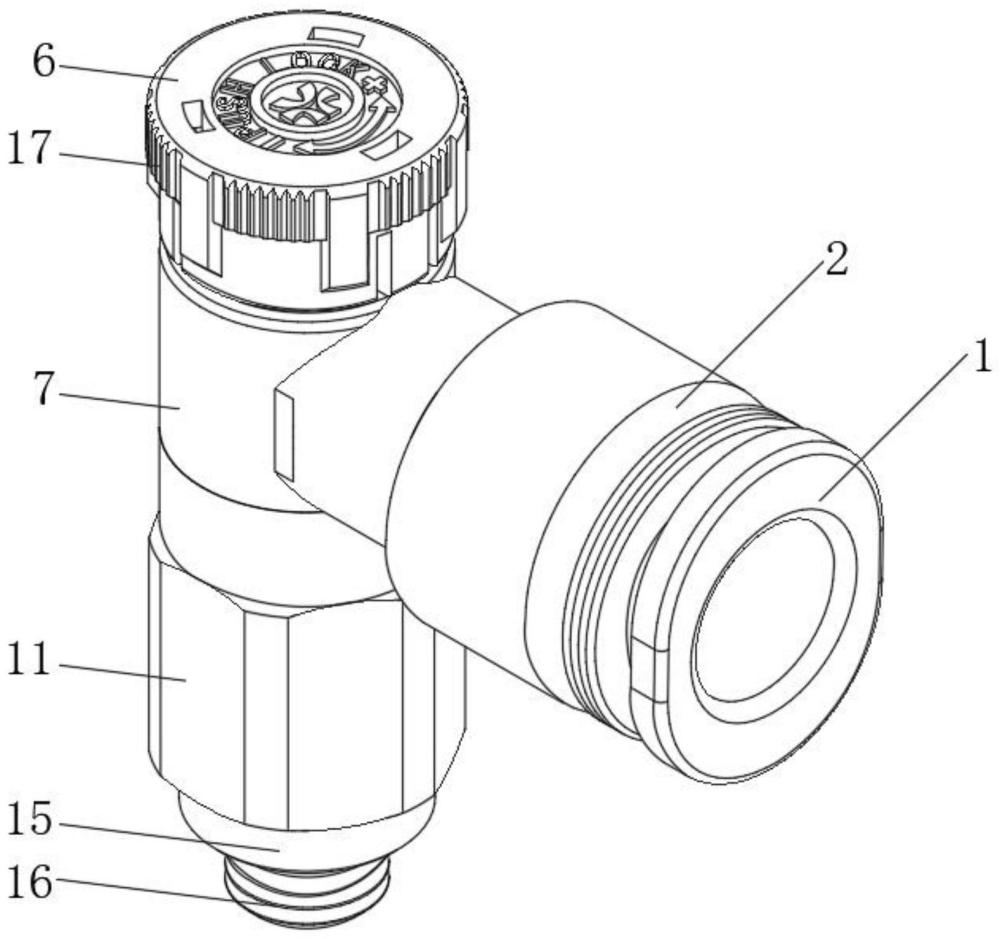

1.一種帶鎖調速管接頭，包括釋放環(1)，其特征在于：所述釋放環(1)表面的左側設置有銅套(2)，所述釋放環(1)的左側且位于銅套(2)的內腔設置有卡簧(3)，所述銅套(2)內腔的左側貫穿設置有壓環(4)，所述壓環(4)的左側設置有雙向密封圈(5)，所述銅套(2)、壓環(4)和雙向密封圈(5)的表面共同設置有塑料本體(7)，所述塑料本體(7)表面的頂部螺紋連接有調節帽(6)，所述調節帽(6)的底部固定連接有閥桿(8)，所述閥桿(8)位于塑料本體(7)的內腔并與塑料本體(7)活動連接，所述閥桿(8)表面的底部套設有o型圈一(9)，所述塑料本體(7)的表面套設有閥體(11)，所述閥體(11)的內腔設置有閥芯(12)，且閥桿(8)的底部延伸至閥芯(12)的內腔，所述閥芯(12)的表面從下至上依次設置有單向密封圈(14)和支撐座(13)。

2.根據權利要求1所述的一種帶鎖調速管接頭，其特征在于：所述塑料本體(7)表面的底部套設有o型圈二(10)，所述o型圈二(10)的表面與閥體(11)相接觸。

3.根據權利要求1所述的一種帶鎖調速管接頭，其特征在于：所述閥體(11)表面的底部設置有外螺紋(16)，所述閥體(11)表面的底部且位于外螺紋(16)的上方套設有o型圈三(15)。

4.根據權利要求1所述的一種帶鎖調速管接頭，其特征在于：所述調節帽(6)的表面設置有防滑紋(17)。

5.根據權利要求1所述的一種帶鎖調速管接頭，其特征在于：所述塑料本體(7)的底部設置為敞口結構，所述閥體(11)的底部設置有敞口結構，所述塑料本體(7)和閥體(11)相連通。

6.根據權利要求1所述的一種帶鎖調速管接頭，其特征在于：所述閥桿(8)表面的底部設置有斜面，且斜面和閥芯(12)配合使用。

技術總結
本技術公開了一種帶鎖調速管接頭，涉及管接頭技術領域，包括釋放環，所述釋放環表面的左側設置有銅套，所述釋放環的左側且位于銅套的內腔設置有卡簧，所述銅套內腔的左側貫穿設置有壓環，所述壓環的左側設置有雙向密封圈，所述銅套、壓環和雙向密封圈的表面共同設置有塑料本體，所述塑料本體表面的頂部螺紋連接有調節帽，所述調節帽的底部固定連接有閥桿。通過使用釋放環、銅套、卡簧、壓環和雙向密封圈等部件的配合，在連接管道時，可以將管道牢牢卡住，確保連接不發生泄漏，這種結構設計能夠提供可靠的穩固性，避免了液體或氣體的泄露問題，從而提高了管道系統的安全性，從而解決了背景技術中的問題。

技術研發人員：梁立軍,饒先怡
受保護的技術使用者：寧波艾菲特自動化科技有限公司
技術研發日：20240402
技術公布日：2025/4/28
